11
WESPAK 1.39 3.99 Руководство по монтажу и обслуживанию Дата изд. на рус. яз. июль 2003 г.
7 - ЭЛЕКТРОМОНТАЖ (ПРОДОЛЖЕНИЕ)

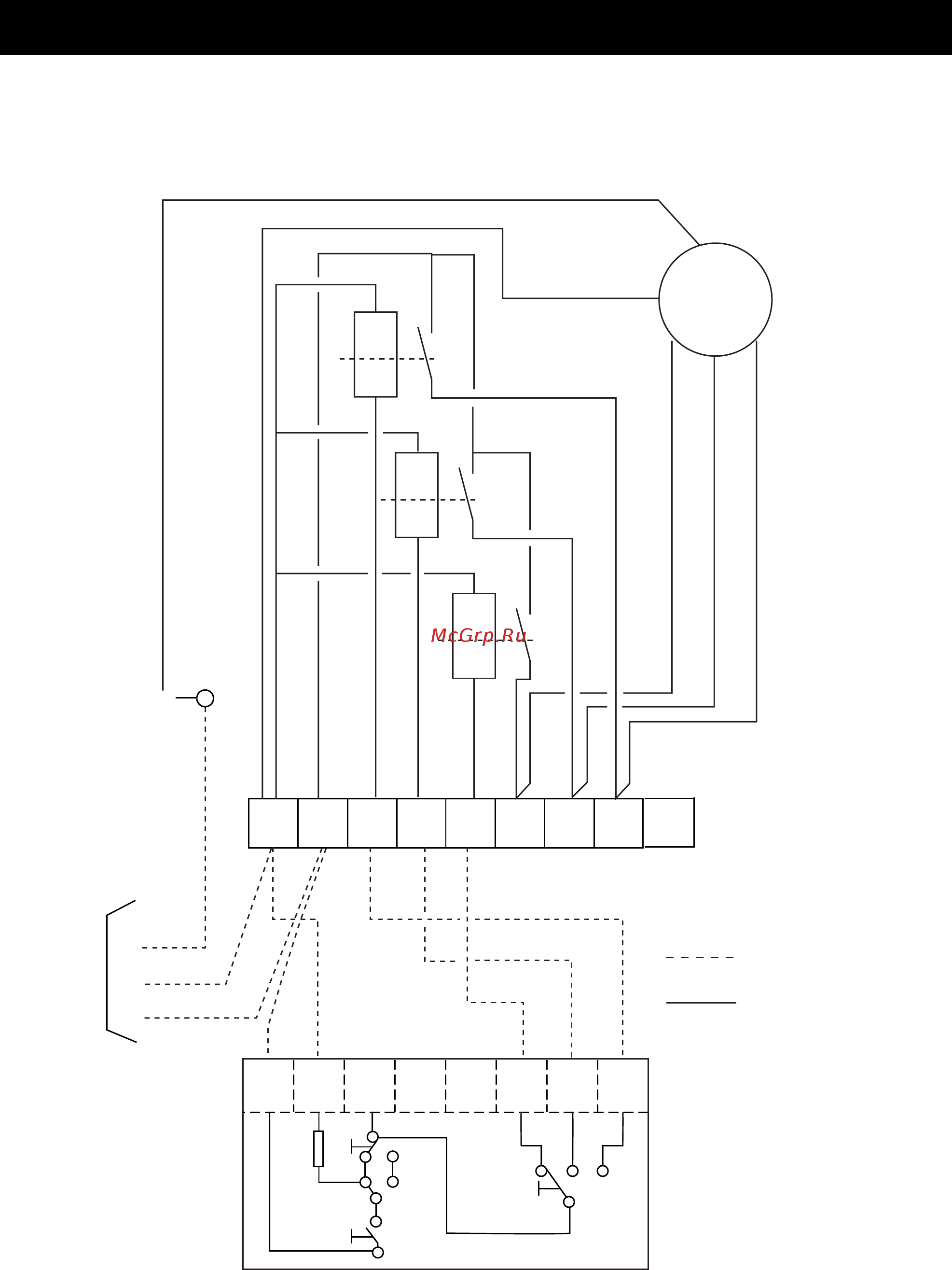

Схема электроподключения при использовании пульта управления CTIVС
(Вкл./Выкл., ручной регулятор скорости вентилятора 3 скорости, ручной переключатель режимов
нагрева/охлаждения Зима/Лето, регулирование температуры)
1 2 3 4
5 6 7 8
CTIVC
H
1
2
A
B C
3
4 5
R
LS
R
MS
R
HS
FMA
M
6
I II III
ПРОВОДКА,
ВЫПОЛНЯЕМАЯ НА МЕСТЕ
МОНТАЖА
ЗАВОДСКАЯ ПРОВОДКА
НАПРЯЖЕНИЕ ПИТАНИЯ
230 В / 1 Ф / 50 Гц
ЗЕМЛЯ
НЕЙТРАЛЬ
ФАЗА
Низкая скорость красный
Средняя скорость фиолетовый
Высокая скорость черный
Земля желтозеленый
Нейтраль голубой
Обозначения:
FMA вентилятор + электродвигатель
M контактный блок агрегата
R реле
LS низкая скорость вентилятора
MS средняя скорость вентилятора
HS высокая скорость вентилятора
