12
WESPAK 1.39 3.99 Руководство по монтажу и обслуживанию Дата изд. на рус. яз. июль 2003 г.
7 - ЭЛЕКТРОМОНТАЖ (ПРОДОЛЖЕНИЕ)

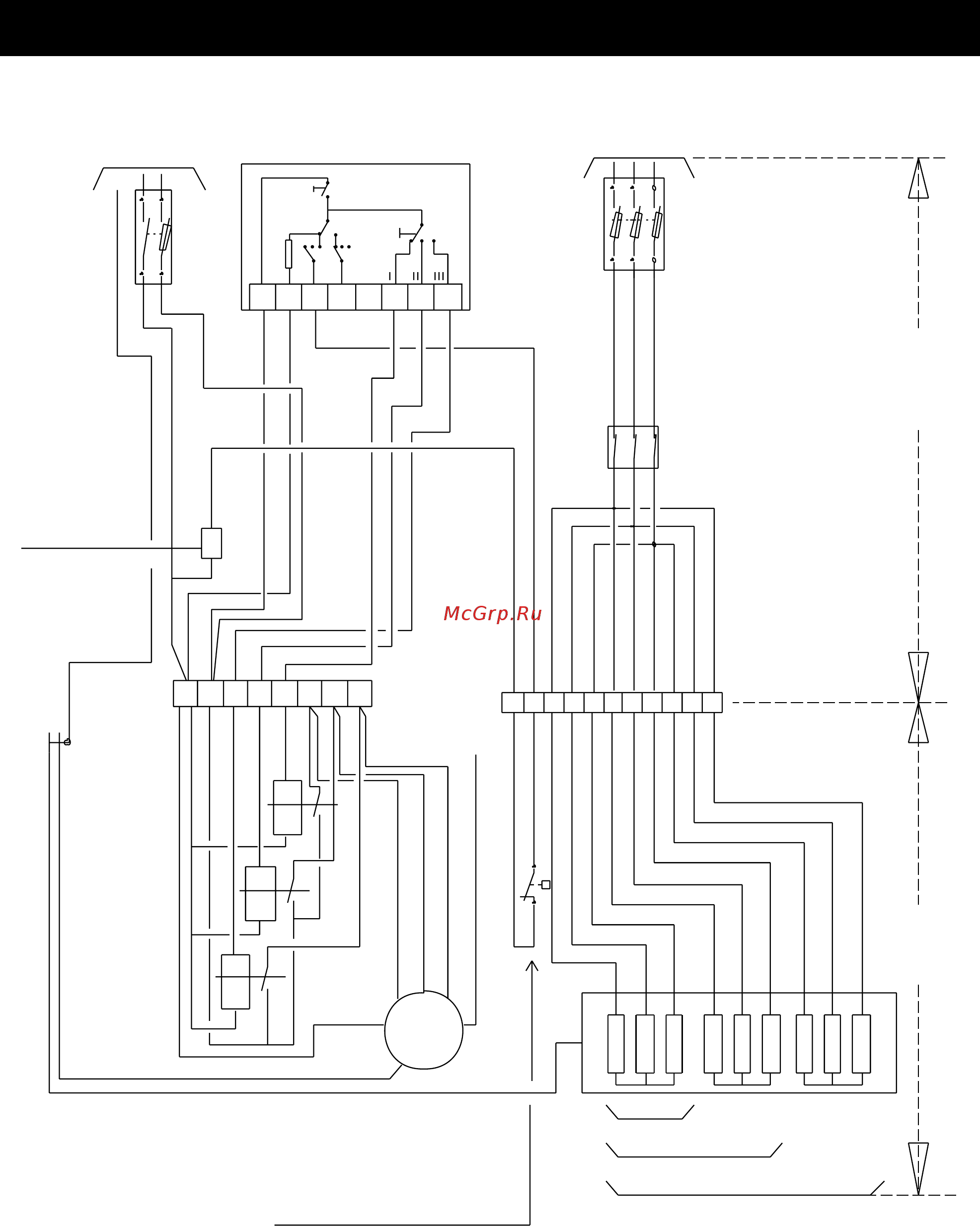

Схема электроподключения при использовании пульта управления CTIVA и электрокалорифера
N
N
CTIVA
ON/OFF
Heat
Cool
1 2 3 4 5 6 7 8
400/3/50
KR1
R R R
BE1
BE2
BE3
L. T.
FMA
9
19
18
17
1615
1413
12
1110
1 2 3 4 5 A B C
R
LS
R
MS
R
HS
KR1
ПРОВОДКА,
ВЫПОЛНЯЕМАЯ НА
МЕСТЕ МОНТАЖА
ЗАВОДСКАЯ
ПРОВОДКА
Электрокалорифер типа BE3 (3 ступени нагрева) используется только на стороне нагнетания вентилятора.
Электрокалориферы типов BE1 и BE2 могут устанавливаться перед секцией вентилятора только в том случае, если температура
воздуха не превышает 50
0
С.
Плавкий или иной
предохранитель 230/1/50
Контактор
электрокалорифера
Предохранительный термостат с
ручным перезапуском
Низкая скорость красный
Средняя скорость фиолетовый
Высокая скорость черный
Масса желтозеленый
Нейтраль голубой
Специальная адаптация коричневый
