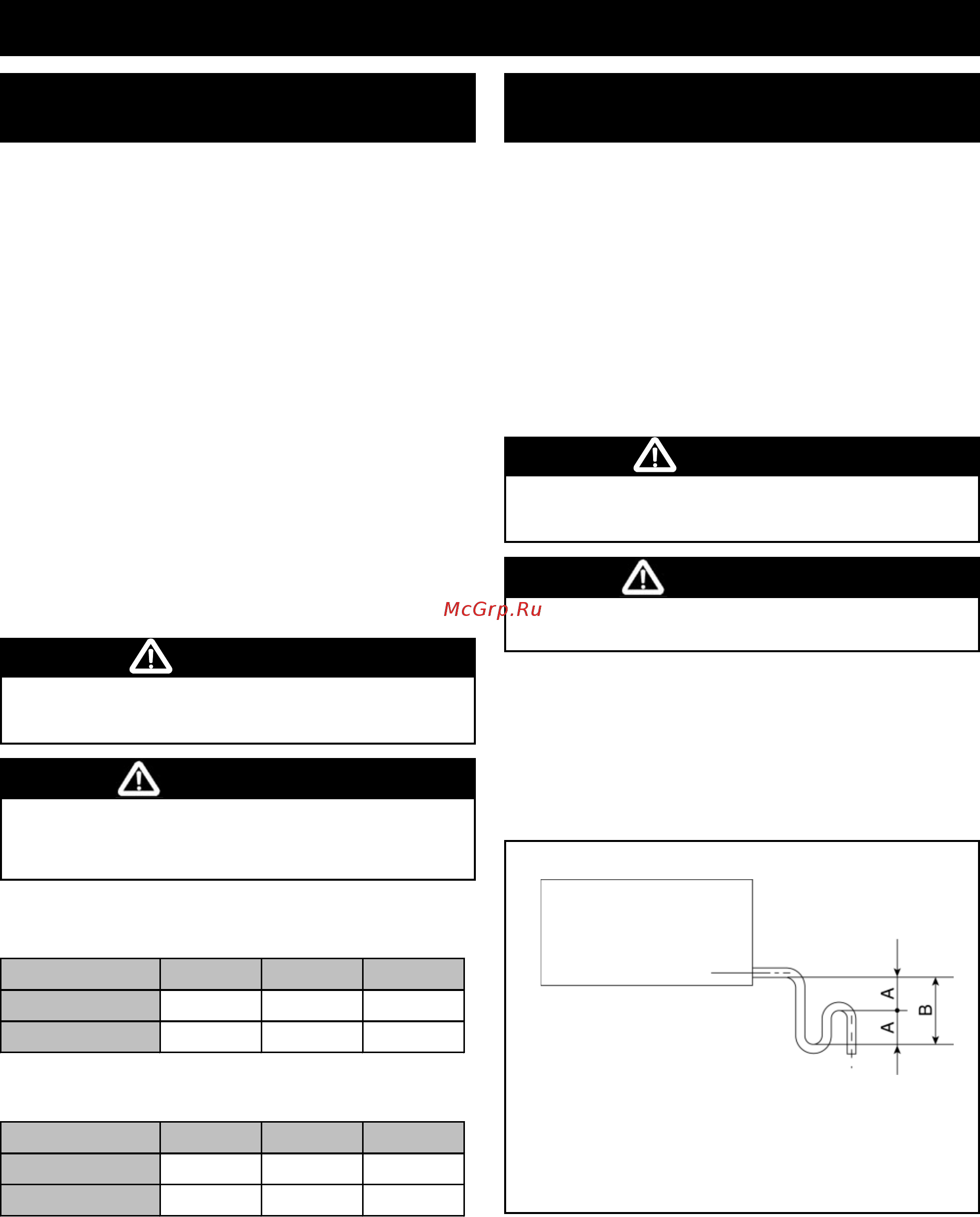

8
WESPAK 1.39 3.99 Руководство по монтажу и обслуживанию Дата изд. на рус. яз. июль 2003 г.
ОСТОРОЖНО!
6.1. Гидравлические соединения
теплообменников
Если агрегат не оснащен регулирующими водяными
клапанами, температура воздуха не должна превышать
50
0
С!
Водяные теплообменники кондиционера оборудованы
коллекторами, имеющими выведенные наружу патрубки 1" с
наружной резьбой для присоединения к прямому и обратному
гтдравлическим трубопроводам.
Гидравлическая линия должна иметь в верхней точке
выпускной воздушный клапан.
Для обеспечения оптимальной эффективности теплопередачи
направление входящей воды должно быть противоположным
направлению движения проходящего через теплообменник
воздуха, т.е. при выборе стороны подключения следует
руководствоваться принципом противотока.
Для присоединения к теплообменникам рекомендуется
использовать гибкие трубки. Соединения должны быть
надежно зафиксированы. Однако необходимо иметь в виду,
что чрезмерное затягивание соединительных патрубков
может привести к механической напряженности материала
при значительных колебаниях температуры.
Обе гидравлические линии должны быть
теплоизолированы для предотвращения тепловых потерь и
конденсатообразования на их поверхности.
6 - ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
Во избежание повреждения теплообменника при
затягивании соединений необходимо использовать два
гаечных ключа.
ВНИМАНИЕ!
6.2. Подключение к дренажной линии
Поддон для сбора конденсата имеет выходное отверстие с
патрубком 5/8" (наружный диаметр).
Конденсат должен беспрепятственно отводиться из поддона в
дренажную линию, подсоединенную к дренажному патрубку
агрегата.
Дренажная линия монтируется под уклоном вниз и
оборудуется гидравлическим сифономловушкой для
предотвращения возврата воды в линию.
На последнем этапе монтажных работ дренажная линия
должна быть теплоизолирована.
ОСТОРОЖНО!
Убедитесь в отсутствии обратного уклона , препятстующего
отводу конденсата.
Дренажный поддон должен быть очищен от какихлибо
посторонних частиц.
ВНИМАНИЕ!
Объем воды в воздухоохладительном
теплообменнике
Объем воды в воздухонагревательном
теплообменнике
Типоразмер
Типоразмер
Количество рядов
Количество рядов
Объем воды, л
Объем воды, л
Гидравлический сифонловушка
Для гарантированной герметичности гидравлического затвора высота
петли сифона (А) и разность уровней расположения соединительного
патрубка и дренажной линии на выходе из сифона (А) должны быть
равными удвоенной велчине отрицательного статического давления в
области дренажного поддона: например, если давление = 40 мм, то А
= 80 мм, B = 160 мм
