www.atmoFUX
RUS - 11
Руководство по обслуживанию - RUS
RUS
Свежая древесина горит плохо, сильно дымит и существенно снижает срок
службы котла и дымовых труб. Мощность котла снизится аж на 50% и по-
требление топлива увеличится в два раза.

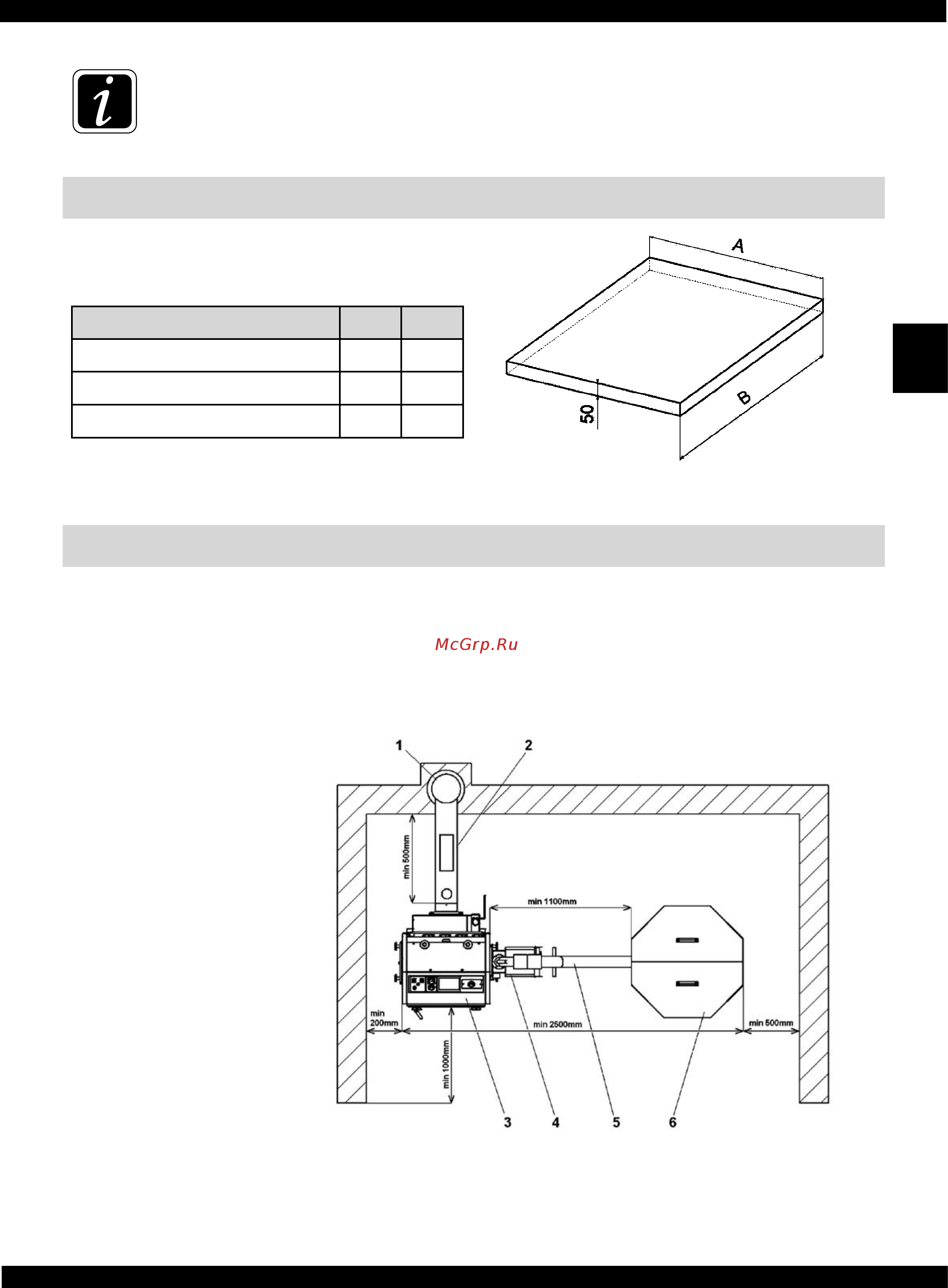

6. Фундаменты для котлов
Тип котла (мм) A B
D15P, D20P
600 600
D30P
600 800
D45P
600 1000
7. Вид среды и размещение котла в котельной
Котлы могут быть использованы в „исходной среде”, AA5/AB5, в соответствии с чешскими
государственными нормами ЧСН 3320001/1995. Котлы должны размещаться в котельной, в
которую обеспечивается достаточный приток воздуха, необходимого для процесса горения.
Размещение котлов в жилых помещениях (включая коридоры) является недопустимым. Сече-
ние проема для притока воздуха сгорания в помещение котельной для котла мощностью 4,5
- 48 кВт – должно быть минимально 300 см
2
.
1 - Дымовая труба
2 - Дымовой канал
3 - Котел
4 - Горелка
5 - Транспортер
6 - Бункер
Рекомендуем под котел подготовить
бетонный (металлический) фундамент
