Atmos D 30 P [4/34] Вид приборного щитка

www.atmoFUX

4 - RUS

Руководство по обслуживанию - RUS

RUS

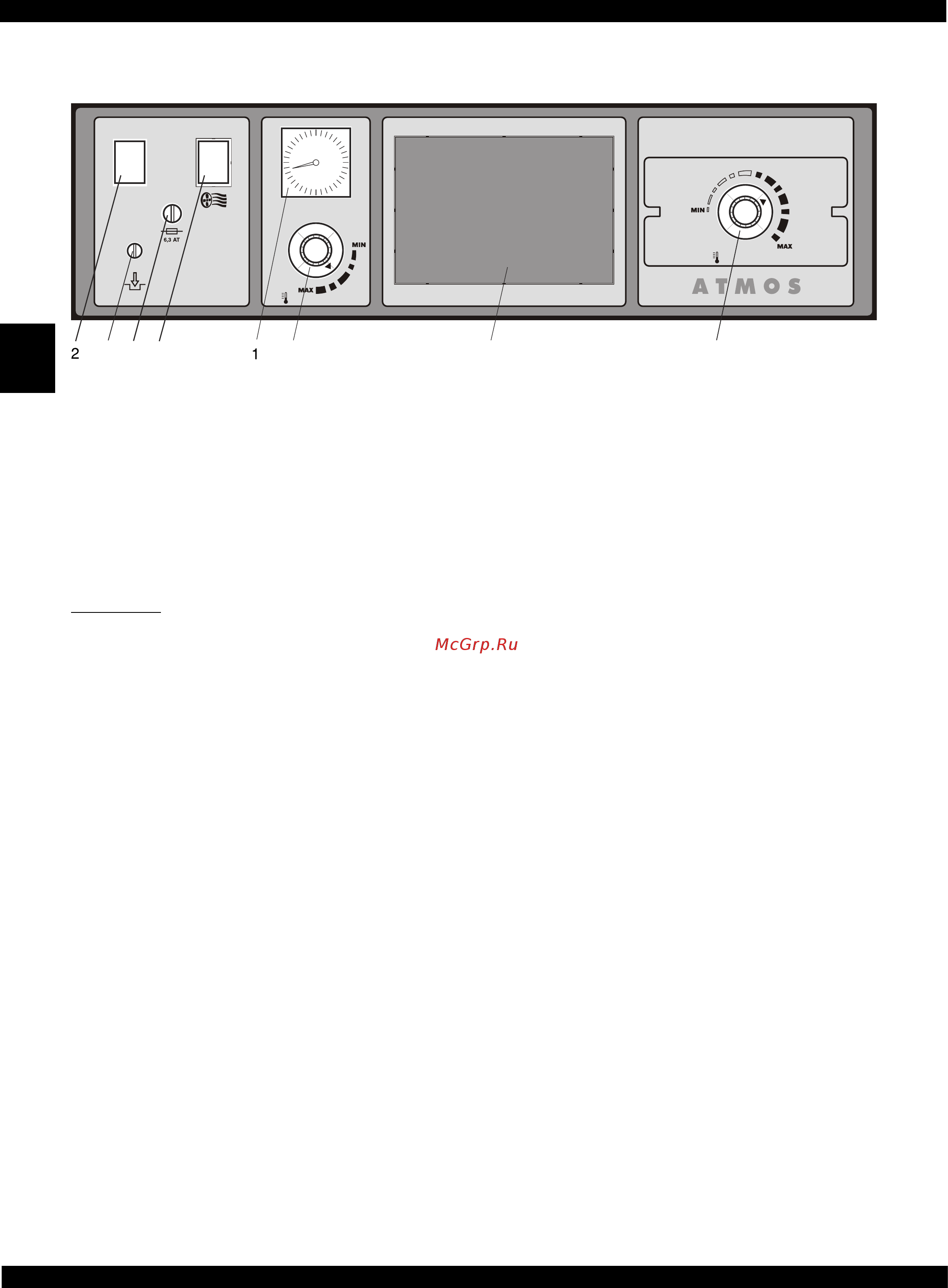

Вид приборного щитка

Описание:

1. Термометр – следит за температурой воды на выходе из котла.

2. Главный выключатель – создает возможность выключить весь котел, в случае необходи-

мости (запустить в работу горелку на пелеты) .

3. Регулирующий термостат – управляет ходом горелки на пелеты и, заодно, у типов кот-

лов D20P, D30P вытяжной вентилятор в соответствии с температурой воды на выходе из

котла.

4. Термостат для насоса – служит для включения насоса в схеме котла (наставить темпера-

туру 70 -80°C.

5. Предохранительный термостат необратимый – служит как охрана котла против пере-

грева при неисправности регулирующего термостата или, как сигнализация превышения

аварийной температуры – при превышении аварийной температуры необходимо вда-

вить.

6. Выключатель вытяжного вентилятора – служит для включения вытяжного вентилятора

у типов котлов D20P, D30P, D45P при отоплении на пелетах. При отоплении на древесине

он должен быть постоянно выключен.

7. Предохранитель (6,3A) – охрана электроники горелки на пелеты.

8. Место для электронной регуляции отопительной системы можем снабдить каким угод-

но регулятором, который войдет в отверстие (92x138 мм). Вывод электрических проводов

предварительно подготовлен к его подключению к электросети

ČERPADLO / PUMP

KOTLOVÝ / OPERATING

1. Термометр

2. Главный выключатель

3. Регулирующий термостат (котла)

4. Термостат для насоса.

5. Предохранительный термостат

6. Выключатель вытяжного вентилятора

(кроме котла типа D15P)

7. Предохранитель

8. Место для электронной регуляции

отопительной системы (92x138 мм)
