котлы должны быть немедленно остановлены перед возникновением такой опасности. На кот-
лы а также на расстоянии от котлов меньшем, чем расстояние безопасности, не должны от-
кладываться предметы из горючих материалов.
11. Подключение котлов к сетям электроэнергии
К электрической сети напряжением 230 V, 50 Hz котлы подключаются электрическим шну-
ром без вилки. Электрический блок питания типа M, при его вымене сервисной организаци-
ей должен быть установлен блок подобного типа. Подключение котлов к электросети имеет
право производить только профессиональный специалист, имеющий на это разрешение в со-
ответствии со всеми действующими в данной стране постановлениями и инструкциями.
ВНИМАНИЕ – вводной электрический шнур не должен заканчиваться вилкой,
включенной в штепсельную розетку. Он должен быть подключен непосредственно к
распределительному ящику или коробке, чтобы не произошла замена проводника

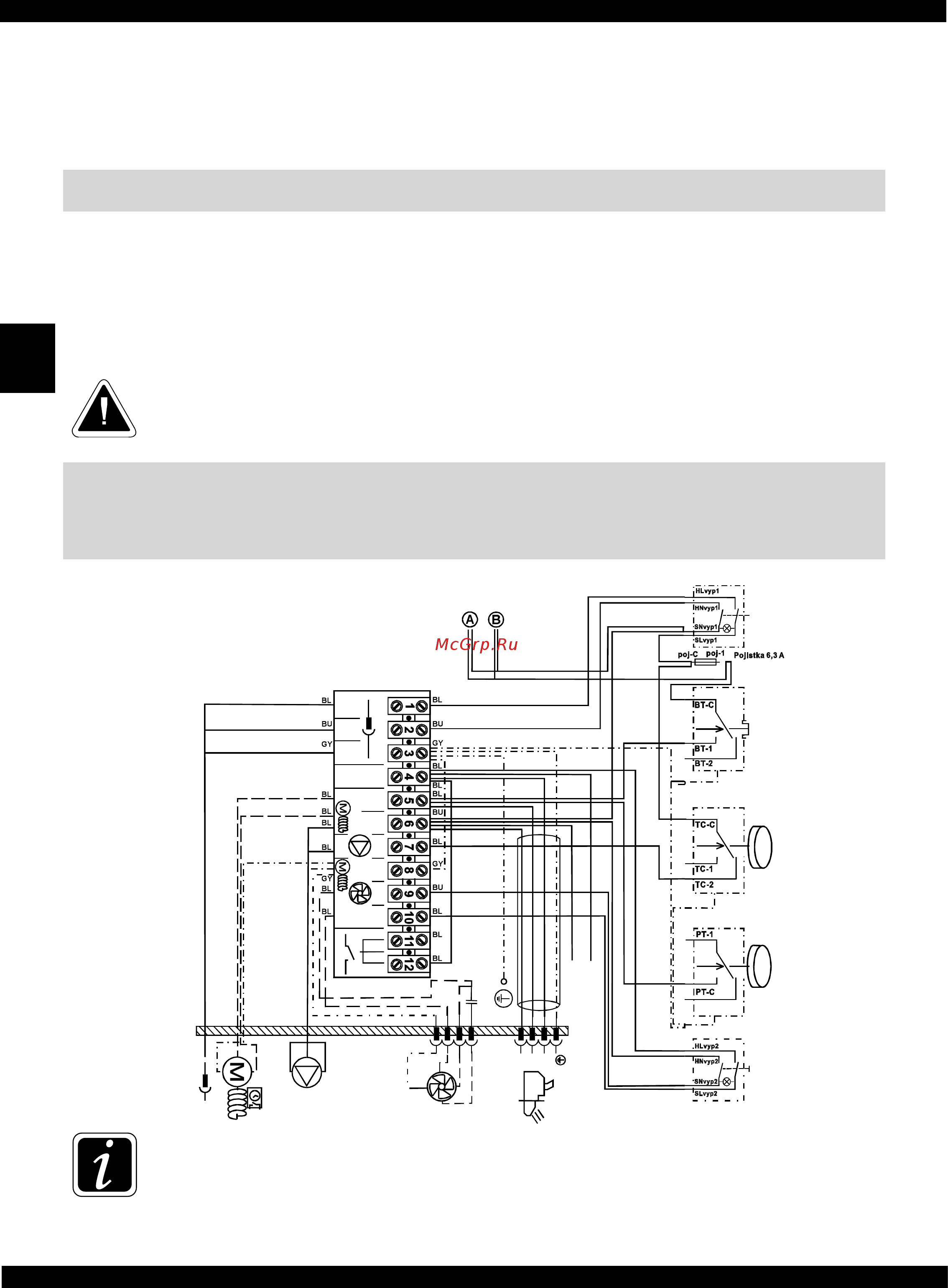

12. Электрическая схема подключения электромехани-
ческого регулятора с вытяжным вентилятором, типа
UCJ 4C52 (D20P)
Разъемы A и B служат для подключения электронного регулятора отопитель-
ной системы, который можно вставить в панель управления некоторых типов
котлов.
1 4 5 2
PE
PE
PE
REG-L
REG-N
REG-L
REG-N
BL -black
-schwarz
-černá
BU
-blue
-blau
-modrá
BR
-brown
-brau
ne
-hnědá
GY
-green/yellow
-grün/gelb
-zeleno/žlutá
R
-red
-rot
-červená
L
N
PE
L
N PE
L
N L
L2
L1
N
1µF
(D20P)
230V/50Hz
GY
BU
BL
GY
BU
BL
BL
GY
BU
R
GY
BL
BR
BU
BL
BU
BU
BL
BL
BL
BL
BL
BL
BL
BL
BL
BL
BU
BU
BU
BL
BU
1 4 5 2
t
tt
RELE - L
RELE - N
-чёрный
-синий
-коричневый
-жёлто-зелёный
-красный
