Atmos D 30 P [19/34] Рекомендуемая схема подключения котла с прибором laddomat 21 и аккумуляционными емкостями
![Atmos D 45 P [19/34] Рекомендуемая схема подключения котла с прибором laddomat 21 и аккумуляционными емкостями](/views2/1410231/page19/bg13.png)
www.atmoFUX
RUS - 19
Руководство по обслуживанию - RUS
RUS

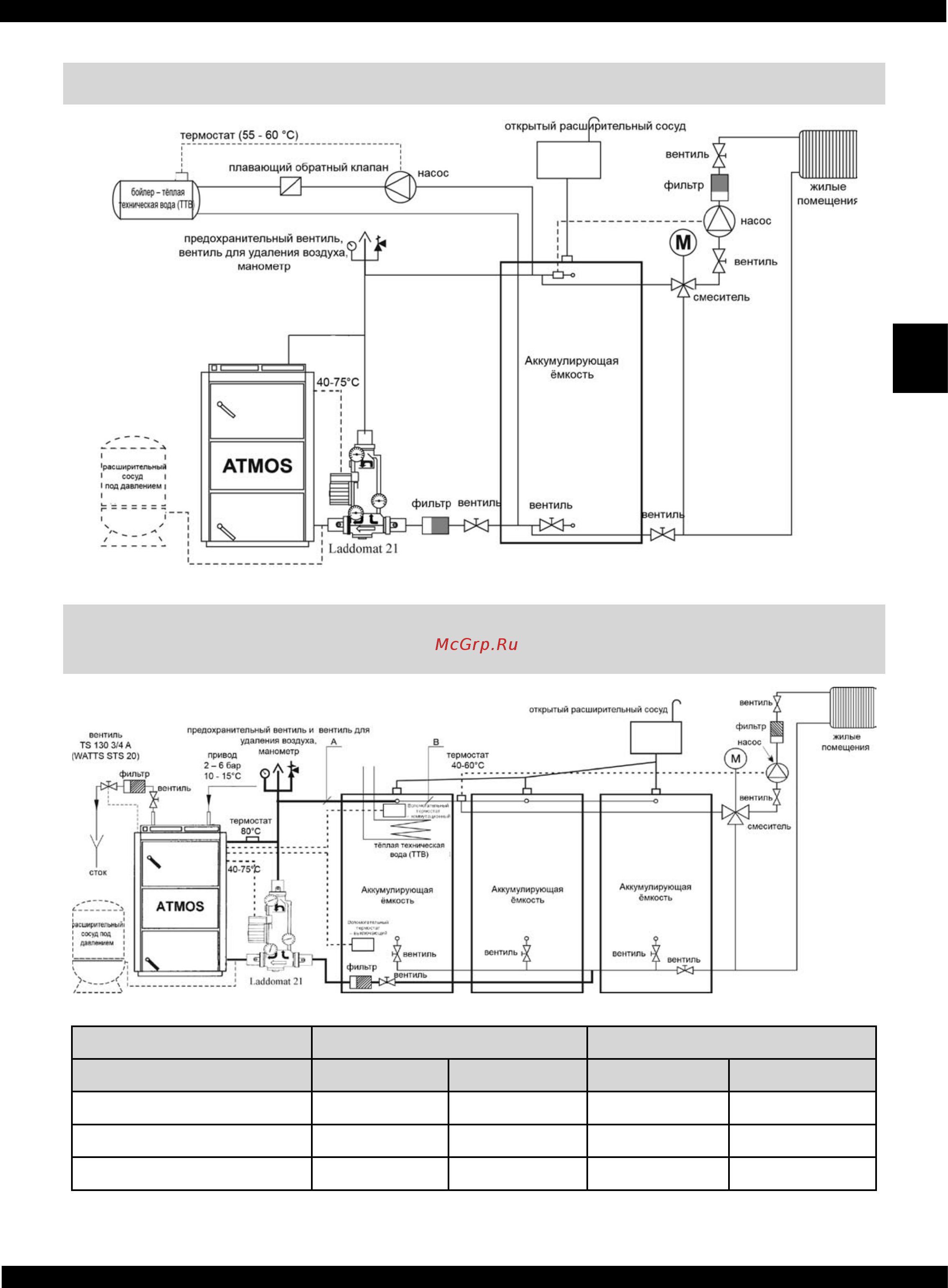

19. Рекомендуемое подключение котла с выравнивающей емкостью
20. Рекомендуемая схема подключения котла с прибором
Laddomat 21 и аккумуляционными емкостями
Диаметры труб при подключении с аккумуляционными емкостями
Тип и мощность котлов
Часть А Часть В
из меди из стали из меди из стали
D15P, D20P
28x1 25 (1”) 28x1 25 (1”)
D30P
35x1,5 32 (5/4”) 28x1 25 (1”)
D45P
54x2 50 (2”) 35x1,5 32 (5/4”)
