5
Планирование установки
Требования к водяной магистрали
Используйте трубы и фитинги диаметром не менее 3/4 дюйма.
Можно использовать трубы под пайку, под резьбу или водопроводные пластиковые трубы.
ПРИМЕНЯЙТЕ ТОЛЬКО ДОПУЩЕННЫЕ К КОНТАКТУ С ПИТЬЕВОЙ ВОДОЙ ЭЛЕМЕНТЫ.
Другие требования
Для сброса воды при регенерации фильтра необходим дренаж. Предпочтительно использование ка-
нализационного трапа в полу, также можно использовать дренажные линии умывальников, стиральных
машин, водостоки или канализационные стояки.
Предупреждение: при промывке вода вытекает из дренажного шланга с большой скоростью и под
давлением. Закрепите шланг у входа в канализационную систему во избежание разбрызгивания.
Необходимо наличие заземленной розетки с постоянно присутствующим напряжением 220 В - 50 Гц
не далее 2 м от фильтра.
Необходимые для монтажа фильтра материалы
• Байпасный вентиль (входит в комплект поставки).
• Трубы и фитинги по месту.
• Армированный шланг диаметром не менее 1/2 дюйма для дренажа.
Модель
SM-28
Объем фильтрующего материала, л 25
Емкость смолы, мг-экв/
расход соли, кг
34000/4,8
Производительность, м
3
/ч/потеря
давления, атм
1,4/0,5
Макс. жесткость воды, мг-экв/л 15
Макс. содержание железа, мг/л 10
Макс. содержание марганца, мг/л 1
Диапазон рабочего давления, атм 1,5-8,0
Диапазон рабочих температур, °С 2-42
Диаметр фильтра, дюйм 10
Высота фильтра, дюйм 35
Высота декоративного кожуха (C), мм 1100
Ширина декоративного кожуха (L), мм 350
Глубина декоративного кожуха (P), мм 512
Высота до патрубков (H), мм 955
Электропитание 220-12В
Присоединительный размер, дюйм 1

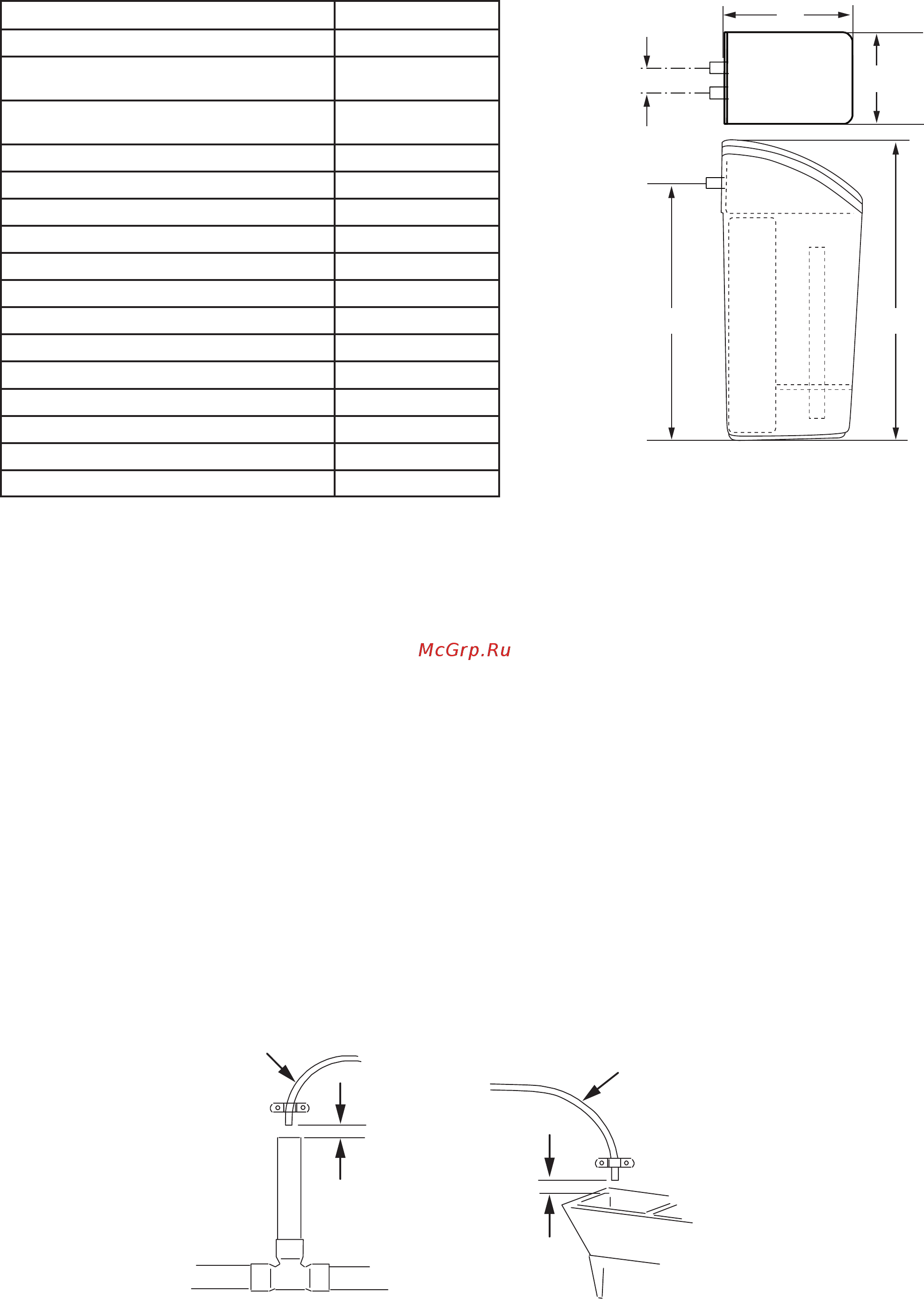

Спецификация
C
P
L
âõîä
âûõîä
H
55
Рис. 1
воздушный
зазор 4 см
воздушный
зазор 4 см
дренажный
шланг
дренажный
шланг
канализационная труба
сантехническое
устройство
с подключением
к канализации
Рис. 2
