6
Выбор места установки
При выборе места установки фильтра учитывайте следующие факторы:
• Для очистки всей воды, поступающей в дом, устанавливайте аппарат непосредственно у ввода маги-
страли, до разветвлений трубопровода, но после отбора воды для полива и технических нужд.
• Для сброса воды при регенерации фильтра необходим дренаж. Предпочтительно использование
канализационного трапа в полу, также можно использовать дренажные линии умывальников, стиральных
машин, водостоки или канализационные стояки.
• Фильтр работает только от переменного напряжения 12В. Для питания от сети 220В в комплект по-
ставки включен трансформатор. Расположите фильтр не более чем в 2 м от заземленной розетки.
• Размещайте фильтр, по крайней мере, в 15 см от стен, чтобы обеспечить доступ для добавления
соли и сервисного обслуживания.
• Устанавливайте фильтр в месте, где ущерб от возникновения течи будет минимальным.
• С целью защиты от атмосферных осадков и попадания прямых солнечных лучей размещайте фильтр
в закрытом помещении.
Çàôèêñèðóéòå äðåíàæíûé øëàíã
çàùèòà îò
ïåðåïîëíåíèÿ
ñîëåâîãî áàêà
âîçäóøíûé çàçîð 4 ñì
äðåíàæíûé
øëàíã
áàéïàñíûé
âåíòèëü
òðàíñôîðìàòîð
ê òàéìåðó
ÂÕÎÄ
ÂÛÕÎÄ
ÂÕÎÄÍÀß
ÂÎÄÀ
Î×ÈÙÅÍÍÀß
ÂÎÄÀ

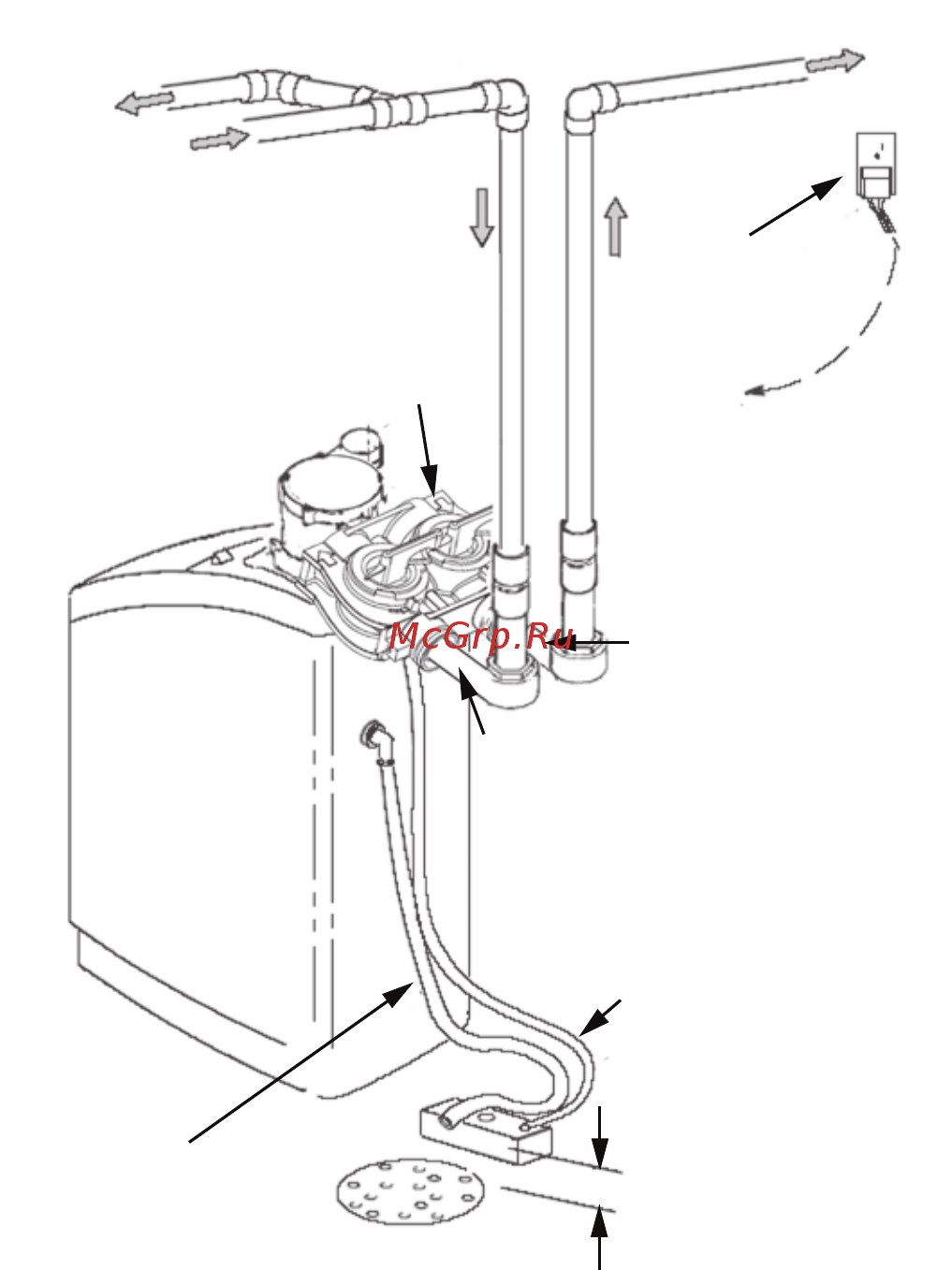

Рис. 3. Типовая схема установки
ЗАМЕЧАНИЕ: декоративные элементы на рисунке не показаны.
