8
11. Подключение трансформатора
а) Включите трансформатор в розетку 220В-50Гц. Аппарат работает только от напряжения 12В. Не под-
ключайте без трансформатора.
б) Подсоедините кабель трансформатора к разъему электронного блока управления.
12. Перезапуск водонагревателя
Включите водонагреватель.
13. Выполните программирование электронного блока управления

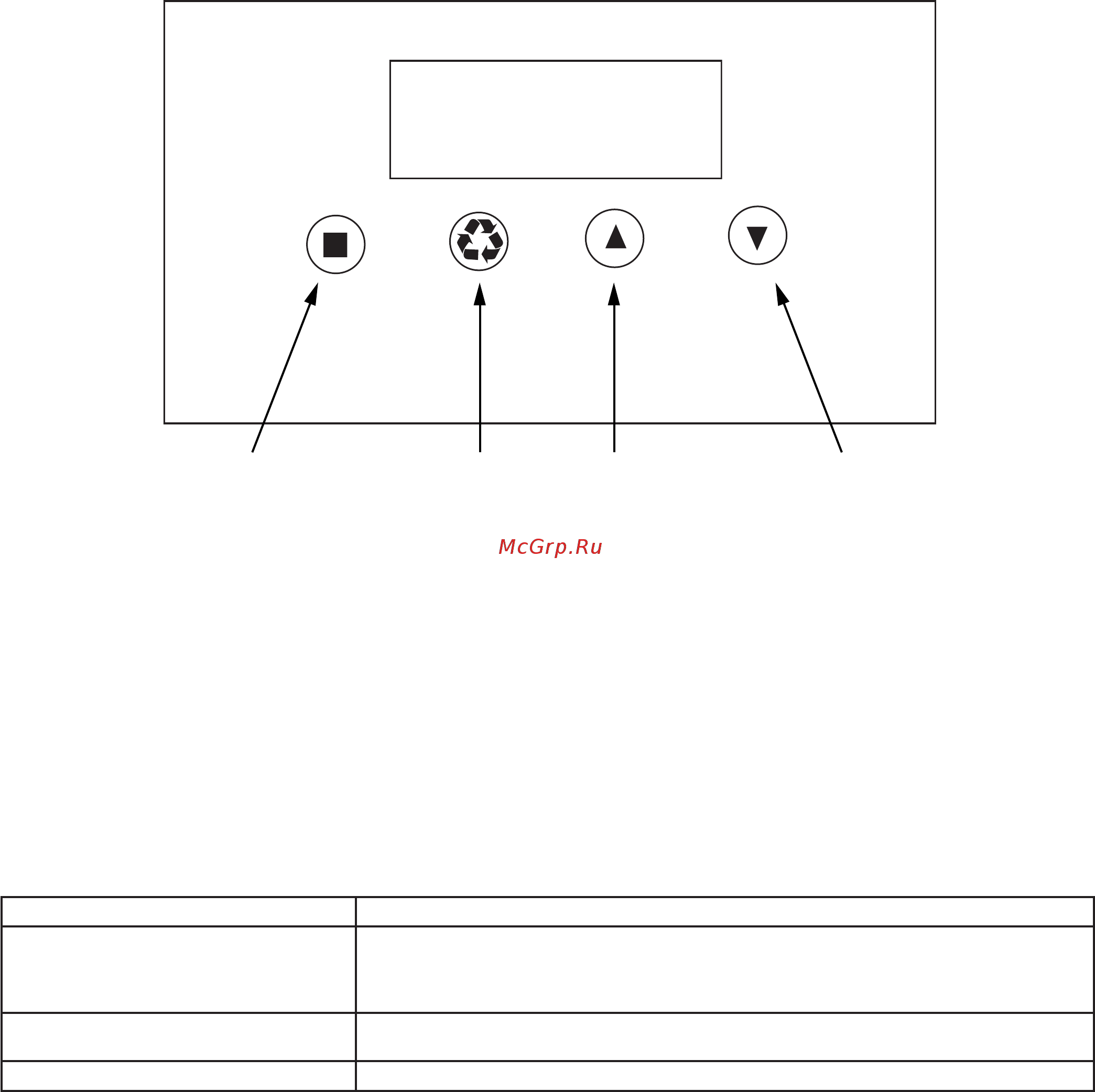

Программирование электронного таймера
ÌÅÍÞ
ÐÓ×ÍÀß
ÐÅÃÅÍÅÐÀÖÈß
ÂÂÅÐÕ ÂÍÈÇ
Функции кнопок
МЕНЮ: кнопка дает доступ к основным параметрам, которые устанавливаются в процессе первого за-
пуска системы.
РУЧНАЯ РЕГЕНЕРАЦИЯ: позволяет начать регенерацию немедленно либо назначить время отложенной
регенерации.
ВВЕРХ/ВНИЗ: увеличивают или уменьшают настраиваемое значение.
Уровни программирования
Для контроллера организованы 3 уровня программирования.
Расширенные настройки используются при программировании уже смонтированной системы с учетом
размеров системы и выполняемой задачи.
Пользовательские настройки – окончательные настройки работы, используются после установки филь-
тра на постоянное место работы.
Уровень программирования Доступ
Инженерный Эти настройки программируются на заводе и нуждаются в коррекции после уста-
новки контроллера. Они содержат важные параметры, которые при правильной
настройке обеспечивают корректную работу управляющего клапана. Настройки
должны быть изменены только квалифицированным специалистом.
Расширенный Программирование производится после сборки и установки фильтра. Настройки
должны быть изменены только квалифицированным специалистом.
Пользовательский Программирование производится после установки фильтра на место работы.
Функции главного дисплея
Главный дисплей отображает в течение 5с текущую дату и время, затем прокручивает по очереди все
экраны состояния. Выбор экранов зависит от типа управляющего клапана.
Для перемещения по экранам состояния используйте кнопки «вверх» и «вниз».
Для сброса значений ВСЕГО РЕГ., ВСЕГО ВОДЫ, ПЕРЕРАСХОД и ПИК нажмите и удерживайте кнопку
«Меню» до тех пока, пока значение не обнулится.
