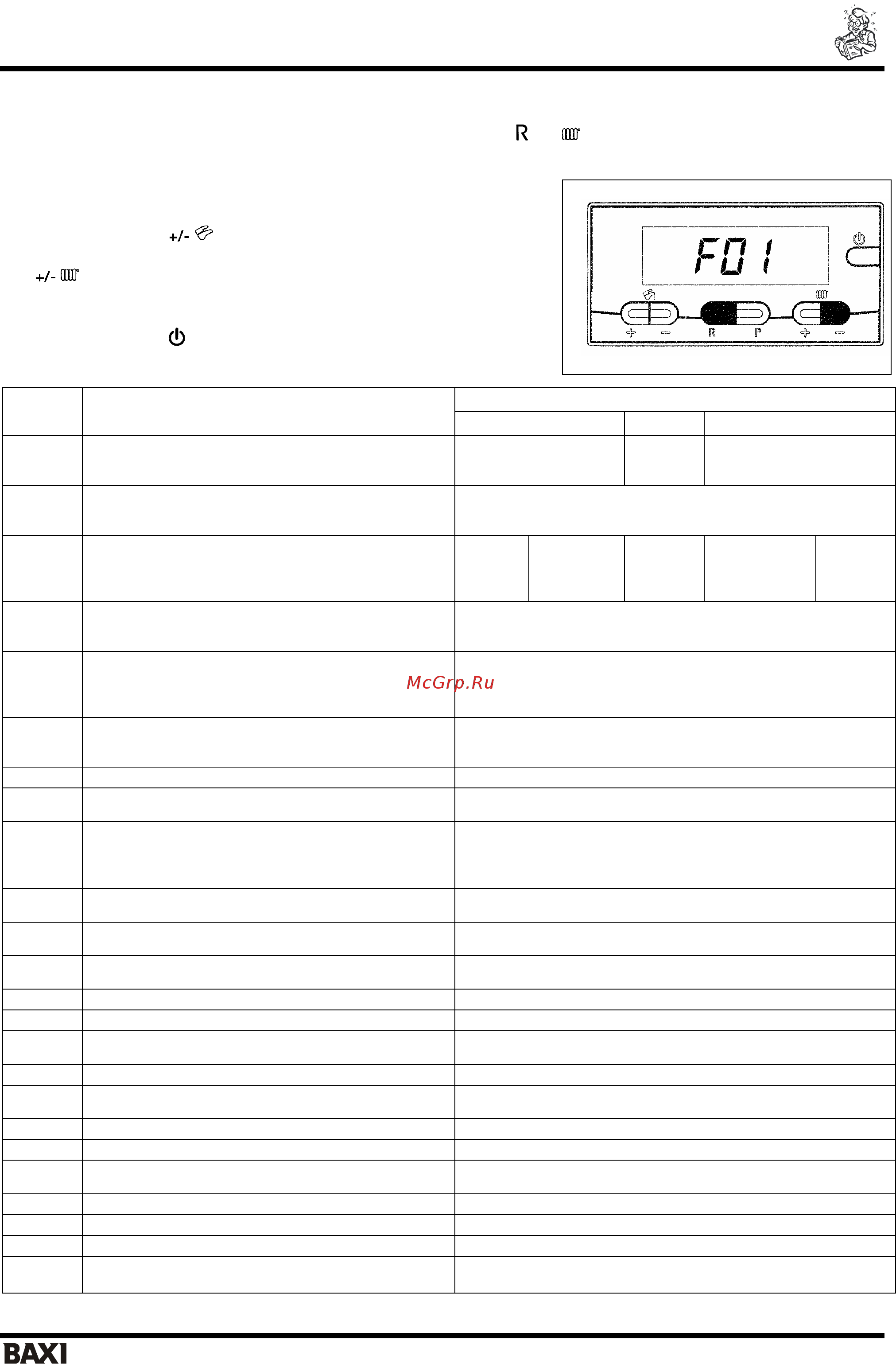

Luna 3 Comfort руководство для технического персонала
20 газовые настенные котлы
20. Установка параметров.
Для установки параметров котла нажать одновременно кнопки
и в течение более чем 6 секунд. При
активизации функции, на дисплее будет высвечиваться “F01”, чередующееся со значением параметра.
Изменение параметров
• Нажимать кнопки
для просмотра параметров;
• Для изменения единичного параметра действовать кнопками
;
• Для сохранения изменений нажать кнопку Р , на дисплее
отобразиться “MEM”;
• Нажать кнопку для оставления значения параметра без
изменений, дисплей покажет “ESC”;
Значение, установленное на заводе
Описание параметров
240 Fi - 1.240 Fi 240 i 310 Fi - 310 Fi - 1.310 Fi
F01
Тип котла:
10 - с закрытой камерой сгорания
20 - с открытой камерой сгорания
10 20 10
F02
Тип используемого газа:
00 = природный газ (метан)
01 = сжиженный газ (пропан)
00 или 01
F03
Гидравлическая система:
00 = отопление и ГВС
05 = любой котел с внешним бойлером
08 = только отопление
00 08 00 00 08
F04
Установка программируемого реле 1
02 = зональное оборудование (см. инструкции по
техническому обслуживанию)
02
F05
Установка программируемого реле 2
13 = функция «охлаждение» для внешней системы
кондиционирования воздуха (см. инструкции по
техническому обслуживанию)
04
F06
Конфигурация входного устройства датчика уличной
температуры (см. инструкции по техническому
обслуживанию)
00
F07…F12
Информация производителя
00
F13
Максимальная полезная мощность системы
отопления (0 - 100%)
100
F14
Максимальная полезная мощность системы ГВС (0 -
100%)
100
F15
Минимальная полезная мощность системы
отопления (0 - 100%)
00
F16
Установка максимальной температуры (°С) системы
отопления 00 = 85°С - 01 = 45°С
00
F17
Время постциркуляции насоса системы отопления
(01 - 240 мин)
03
F18
Минимальное время ожидания горелки при работе
на систему отопления – 00 = 10 сек
03
F19
Информация производителя
07
F20
Информация производителя
--
F21
Функция анти-легионелла:
00 - выключено 01 - включено
00
F22
Информация производителя
00
F23
Максимальная температура горячей санитарной
воды
60
F24
Информация производителя
35
F25
Предохранительное устройство - недостаток воды
00
F26…F29
Информация производителя (параметры только для
чтения)
--
F30
Информация производителя
10
F31
Информация производителя
30
F32…F41
Диагностика (см. инструкция для сервиса)
--
Последний
параметр
Функция активации калибровки (см. инструкции по
техническому обслуживанию)
00
Внимание: не изменяйте значения параметров «Информация производителя».
