Luna 3 Comfort руководство для технического персонала
30 газовые настенные котлы
32.2 – 1.240 Fi –1.310 Fi

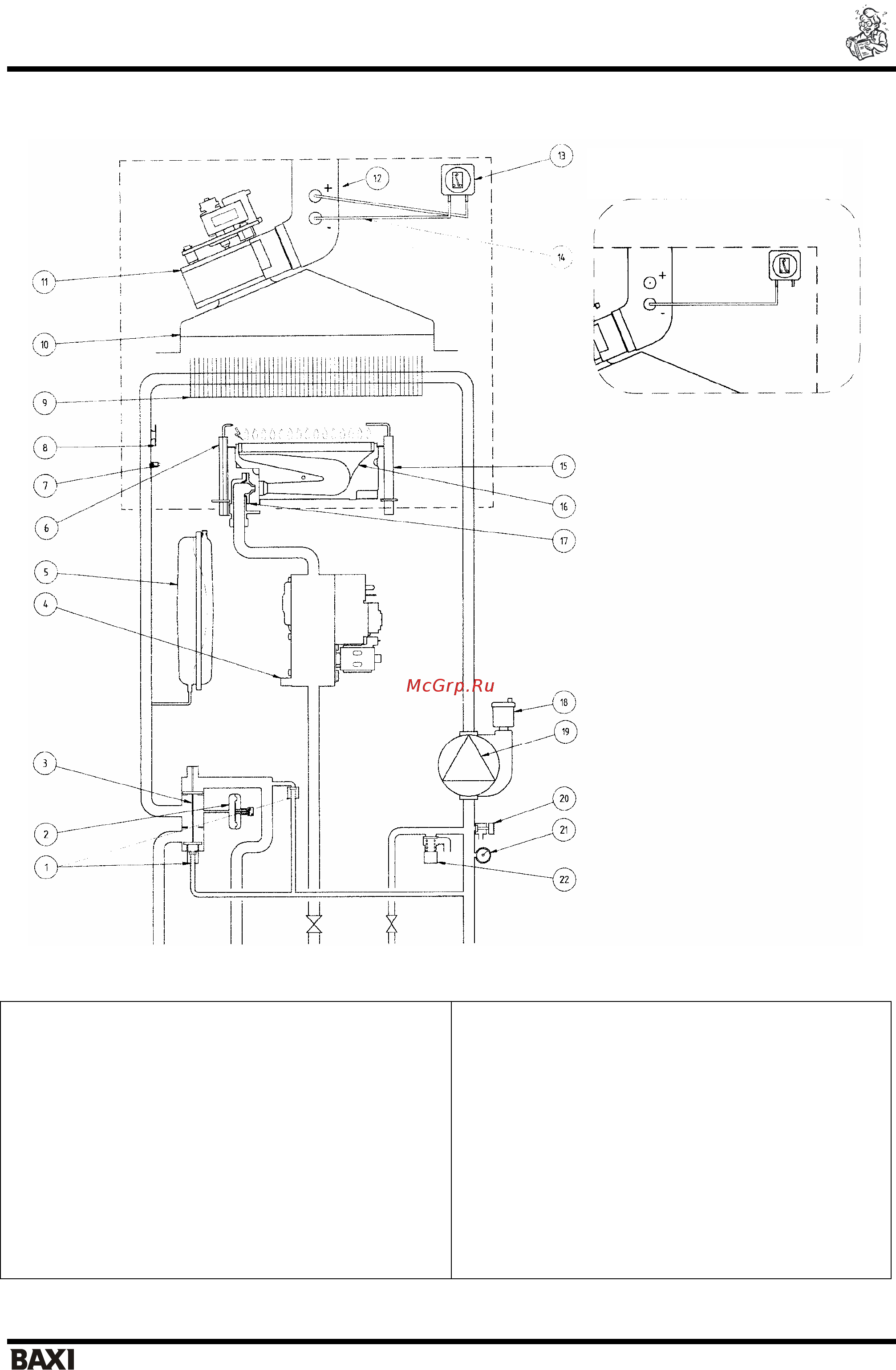

Рис. 25
Обозначения:
1 - автоматический байпас
2 - гидравлический прессостат
3 - трехходовой клапан
4 - газовый клапан
5 - расширительный бак
6 - электрод зажигания
7 - датчик температуры (тип NTC) контура отопления
8 - термостат перегрева
9 - первичный теплообменник
10 - дымовой колпак
11 - вентилятор
12 - точка положительного давления (для модели
1.310 Fi точка положительного давления должна
быть закрыта)
13 - пневмореле – датчик тяги
14 - точка отрицательного давления
15 - электрод контроля пламени
16 - горелка
17 - рампа подачи газа с форсунками
18 - автоматический воздухоотводчик
19 - насос с автоматическим воздухоотводчиком
20 - кран слива воды из котла
21 - манометр
22 - предохранительный клапан
камера сгорания
подача в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат из
системы
отопления
1.310 Fi
