Luna 3 Comfort руководство для технического персонала
23 газовые настенные котлы
Напор (м вод. ст.)
280 Fi – 310 Fi – 1.310 Fi
Расход (л/час)
График 1
Напо
р
(
м вод. ст.
)
240 Fi – 240 Fi – 1.240 Fi
Расход (л/час)
График 2

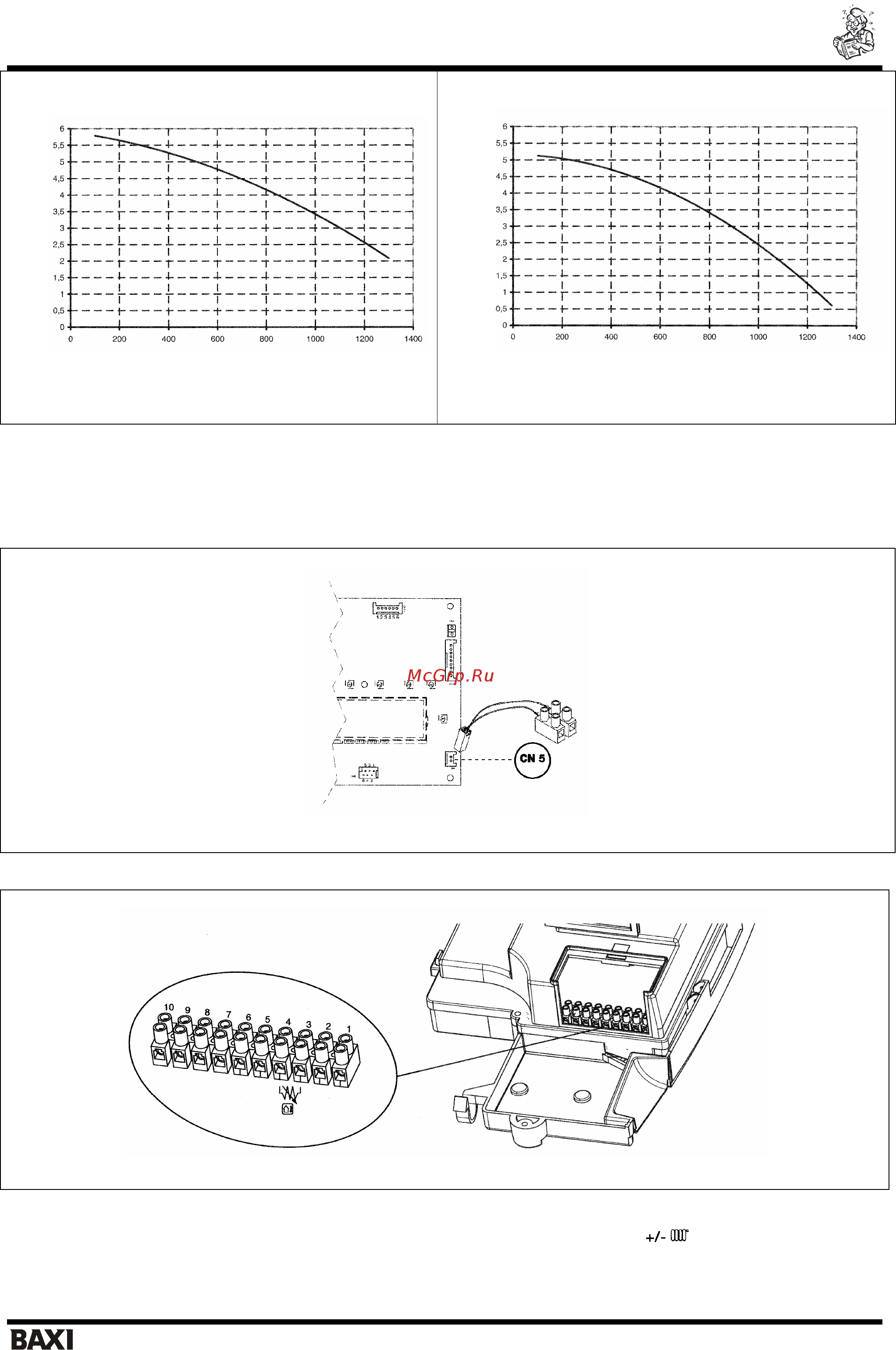

25. Присоединение датчика уличной температуры
В котле предусмотрена возможность присоединения датчика наружной температуры (поставляется отдельно). Для
присоединения руководствуйтесь приведенным ниже рисунком и инструкцией, прилагаемой к датчику.
Рис. 17
Рис.17.1
При подсоединенном датчике уличной температуры регулирование температуры на подаче в систему отопления
производится с помощью кривой Kt. Для установки кривых (0…90) нажимайте кнопки
.
Внимание: Значение температуры на подаче ТМ зависит от значения параметра F16 (см. раздел 20). Таким
образом, максимальная установленная температура может быть 85 или 45°С.
Модели 1.310 Fi – 1.240 Fi
