Luna 3 Comfort руководство для технического персонала
24 газовые настенные котлы
Кривые Kt
График 3 График 4
T
m
= температура воды на подаче в систему отопления (ºС)
T
е
= температура наружного воздуха (ºС)
26. Присоединение внешнего бойлера и мотора
трехходового клапана
(для моделей 1.310 Fi - 1.240 Fi).
Внимание: Датчик приоритета контура ГВС и мотор трехходового клапана не входят в комплект поставки котла и
заказываются отдельно.
ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА
К данным котлам может быть присоединен накопительный бойлер для горячей воды. Подсоедините трубы к котлу
как показано на рис. 18. Подключите датчик температуры (NTC) приоритета ГВС к контактам 5-6 клеммной колодки
М2 после снятия присутствующего теплового элемента. Установите датчик NTC в колбу внутри бойлера. Установите
температуру бытовой горячей воды (35…65°С) с помощью кнопок +/-
.
Примечание: проверьте, чтобы параметр F03 = 5 (раздел 20).

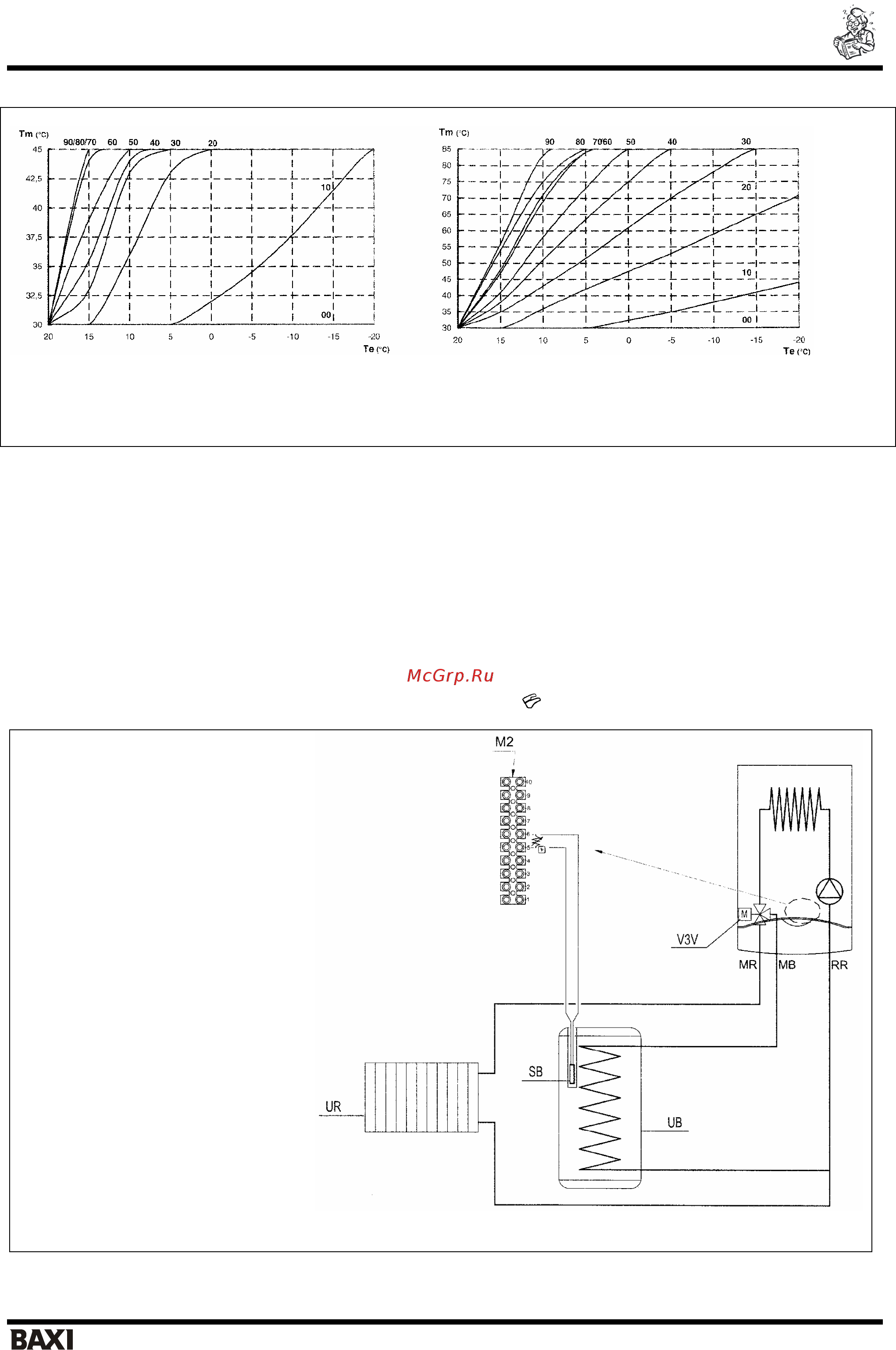

Рис.18
Условные обозначения
UB – бойлер
UR – система центрального отопления
М – мотор трехходового клапана (заказывается
отдельно)
M2 – клеммная колодка
SB – датчик приоритета для контура ГВС
MR – вход в систему отопления
MB – вход в систему ГВС
RR – возврат из систем отопления / ГВС
мотор
трехходового
клапана
