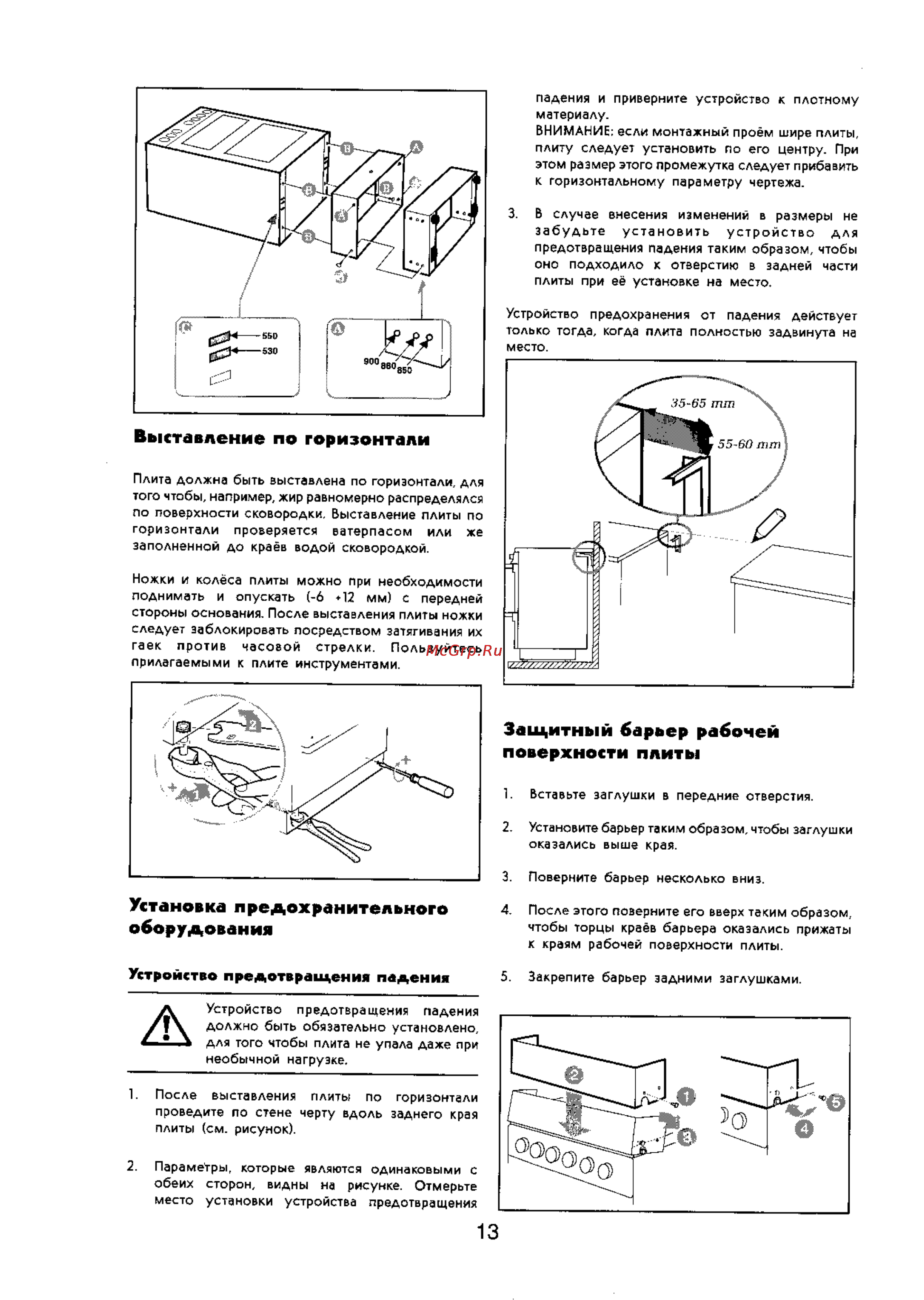

Electrolux EK 6160 [13/16] Выставление по горизонтали

Содержание

падения и приверните устройство к плотному материалу ВНИМАНИЕ если монтажный проём шире плиты плиту следует установить по его центру При этом размер этого промежутка следует прибавить к горизонтальному параметру чертежа 3 В случае внесения изменений в размеры не забудьте установить устройство для предотвращения падения таким образом чтобы оно подходило к отверстию в задней части плиты при её установке на место Устройство предохранения от падения действует только тогда когда плита полностью задвинута на место Выставление по горизонтали Плита должна быть выставлена по горизонтали для того чтобы например жир равномерно распределялся по поверхности сковородки Выставление плиты по горизонтали проверяется ватерпасом или же заполненной до краёв водой сковородкой Ножки и колёса плиты можно при необходимости поднимать и опускать 6 12 мм с передней стороны основания После выставления плиты ножки следует заблокировать посредством затягивания их гаек против часовой стрелки Пользуйтесь прилагаемыми к плите инструментами Защитный барьер рабочей поверхности пииты 1 Вставьте заглушки в передние отверстия 2 Установите барьер таким образом чтобы заглушки оказались выше края 3 Поверните барьер несколько вниз Установка предохранительного оборудования 4 После этого поверните его вверх таким образом чтобы торцы краёв барьера оказались прижаты к краям рабочей поверхности плиты Устройство предотвращения падения 5 Закрепите барьер задними заглушками Устройство предотвращения падения должно быть обязательно установлено для того чтобы плита не упала даже при необычной нагрузке 1 После выставления плиты по горизонтали проведите по стене черту вдоль заднего края плиты см рисунок 2 Параметры которые являются одинаковыми с обеих сторон видны на рисунке Отмерьте место установки устройства предотвращения 13
