De luxe 506004.02эс [7/24] Устройство плиты
![De luxe 506004.02эс [7/24] Устройство плиты](/views2/1413894/page7/bg7.png)
1 2
3
4
5
1
1
3
3
5
5
4
4
2
2
6
6
1
1
3
3
5
5
4
4
2
2
6
6
250
200
150
100

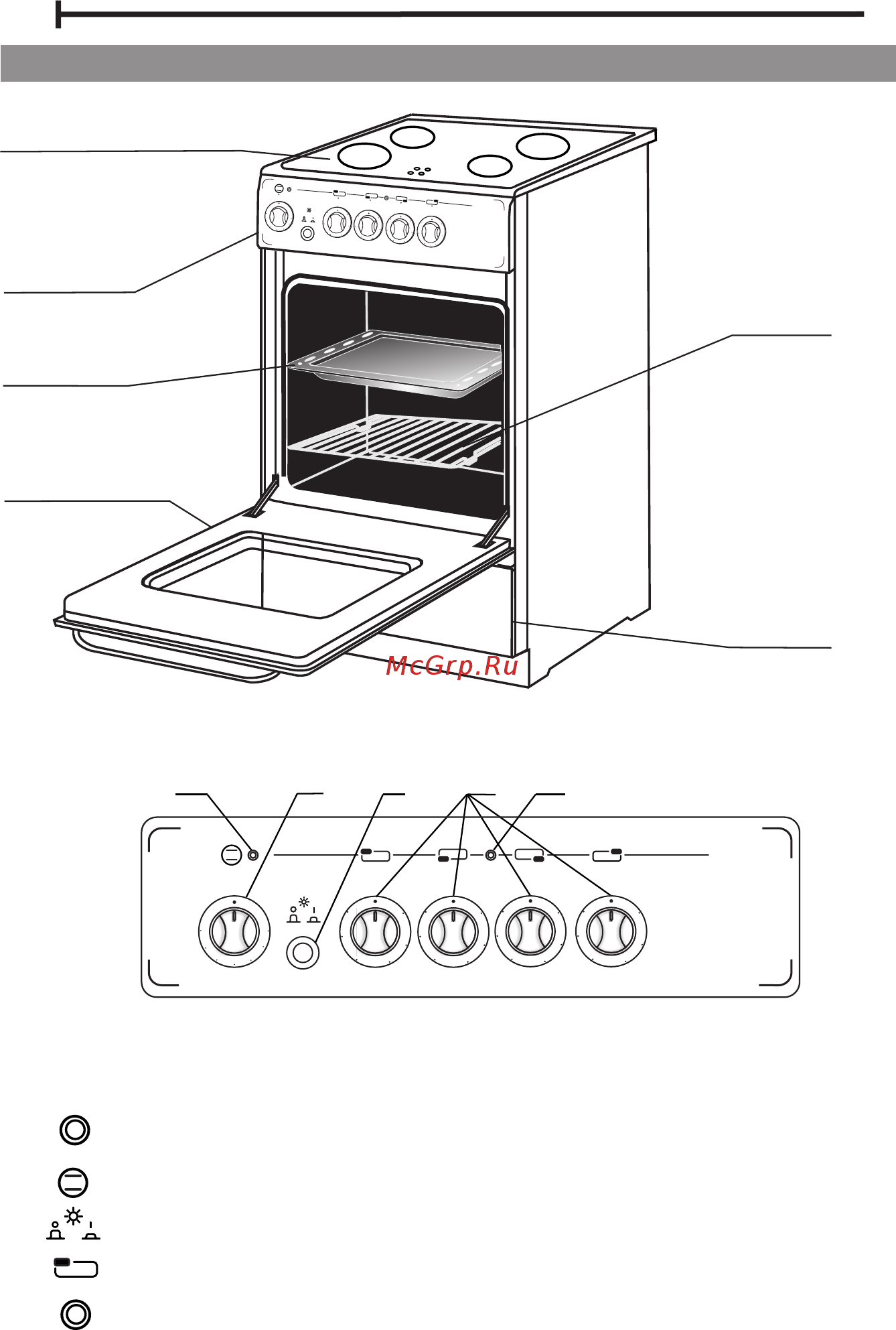

УСТРОЙСТВО ПЛИТЫ
C
К
Эл
Элементы управления, расположенные на лицевых панелях, выполняют
следующие функции:
1 - сигнальная лампочка включения терморегулятора, гаснет при
достижении заданной температуры;
2 - ручка управления электрошкафом;
3 - кнопка переключателя освещения электрошкафа;
4 - ручки переключателей, управляющих работой
электроконфорок;
5 - сигнальная лампочка включения нагревательных элементов -
загорается при включении любой электроконфорки и любого
ТЭН;
Панель управления плиты модели 506004.02эc
5
Противень
Дверца
жарочного
электрошкафа
Решётка
Панель
откидная
6
6
6
6
5
5
5
5
100
4
4
4
4
150
3
3
3
3
200
2
2
2
2
250
1
1
1
1
Панель
управления
Cтеклокерамическая
плоскость готовки
