WWW.WEBER.COM
®
12

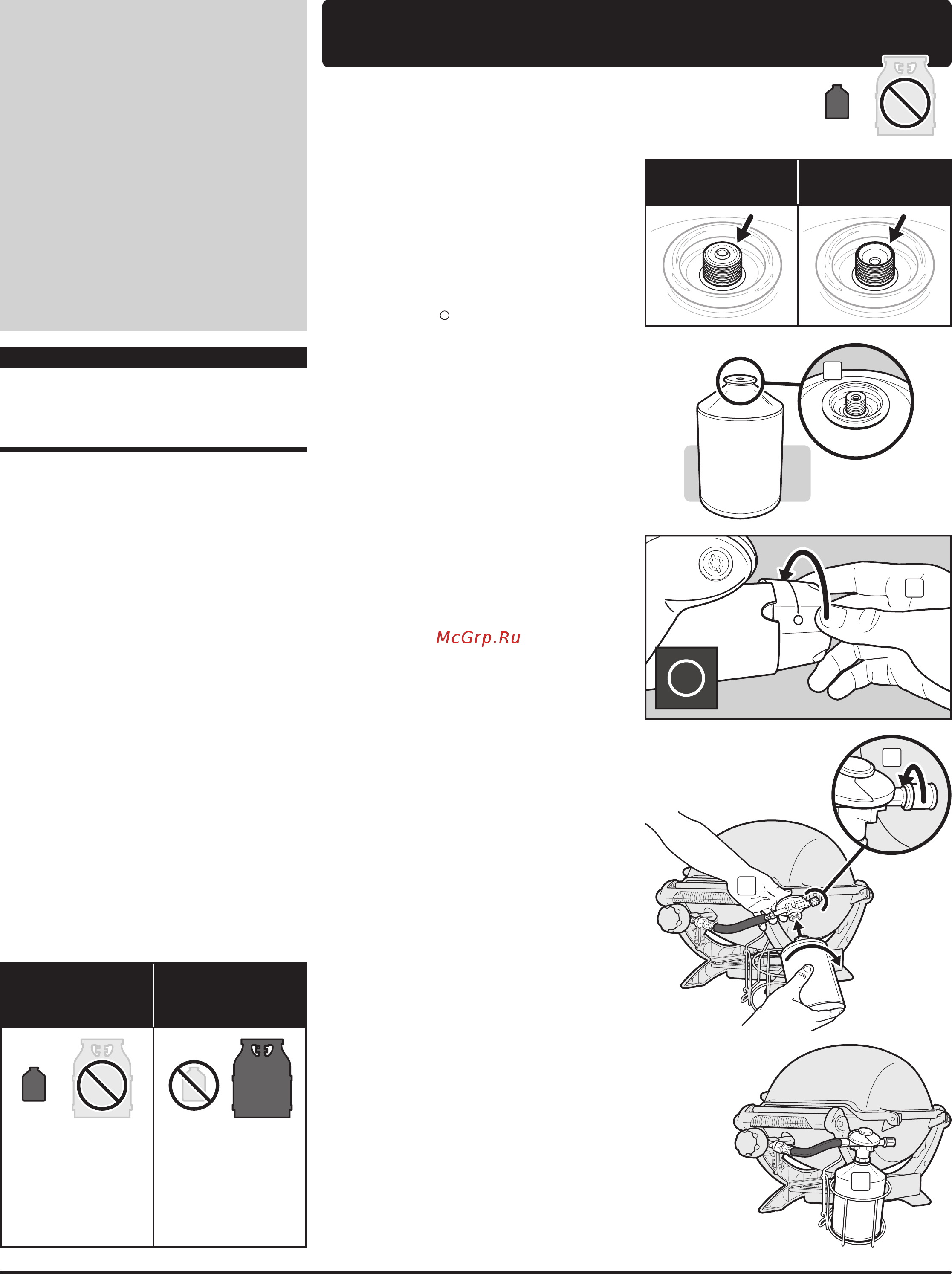

ПОДСОЕДИНЕНИЕ РЕГУЛЯТОРА К КАРТРИДЖУ
ЧТО ТАКОЕ
РЕГУЛЯТОР?
Ваш газовый гриль
Weber
®
оснащен
регулятором давления,
т.е. устройством,
контролирующим и
поддерживающем на
требуемом уровне
давление газа,
поступающего из
картриджа или баллона.
ПОДСОЕДИНЕНИЕ РЕГУЛЯТОРА К
КАРТРИДЖУ
Используйте только одноразовые картриджи с
бутаном/пропаном минимальной емкостью 430
г и максимальной емкостью 460 г. Картридж
должен быть оснащен клапаном EN417, см.
рисунок (1).
m ВНИМАНИЕ! Используйте только
картриджи с обозначением
“ПРОПАН” или “БУТАН-ПРОПАН”.
A) Убедитесь в том, что рука управления
горелкой находится в положении ВЫКЛ,
нажав на нее и повернут по часовой стрелке в
позицию ВЫКЛ ( ) (2).
B) Убедитесь в том, что кран управления подачей
газа на регуляторе закрыт, повернув его по
часовой стрелке до упора (3).
C) Вставьте одноразовый картридж в редуктор
и поверните его по часовой стрелке до упора
(4).
m ОСТОРОЖНО! Зажимайте только
руками. Чрезмерное усилие может
повредить муфту редуктора и
кран картриджа. В свою очередь,
это может привести к утечке газа
или блокировке газового потока.
D) Установите одноразовый картридж в
предназначенную для него опорную решетку
(5).
m ОСТОРОЖНО! Одноразовый
картридж должен быть установлен
в опорной решетке.
m ОПАСНО!
Не храните запасной или
отсоединенный газовый картридж
или баллон под грилем или рядом с
ним.
ИНСТРУКЦИИ ПО
ИСПОЛЬЗОВАНИЮ
КАРТРИДЖА
ИНСТРУКЦИИ ПО
ИСПОЛЬЗОВАНИЮ
БАЛЛОНА
Этот символ означает,
что в качестве
источника газа
для гриля можно
использовать только
ОДНОРАЗОВЫЕ
КАРТРИДЖИ С
БУТАНОМ.
Этот символ означает,
что в качестве
источника газа
для гриля можно
использовать только
ПЕРЕЗАРЯЖАЕМЫЕ
БАЛЛОНЫ С
ПРОПАНОМ.
ОБЫЧНЫЙ КРАН
ПОВРЕЖДЕННЫЙ
КРАН
2
5
EN417
1
4
3
