ПОДСОЕДИНЕНИЕ РЕГУЛЯТОРА К
БАЛЛОНУ
Используйте баллоны вместимостью от 2,5 кг до
13 кг.
A) Подсоедините регулятор к баллону.
m ОСТОРОЖНО! Убедитесь в том, что
кран на баллоне или регуляторе
закрыт.
Некоторые регуляторы нужно НАЖАТЬ для
подключения и ОТЖАТЬ для отключения; в
других имеется гайка с левой резьбой, которая
подсоединяется к крану баллона. Определите
тип регулятора и выполните инструкции
по подключению, относящиеся к этому
регулятору.

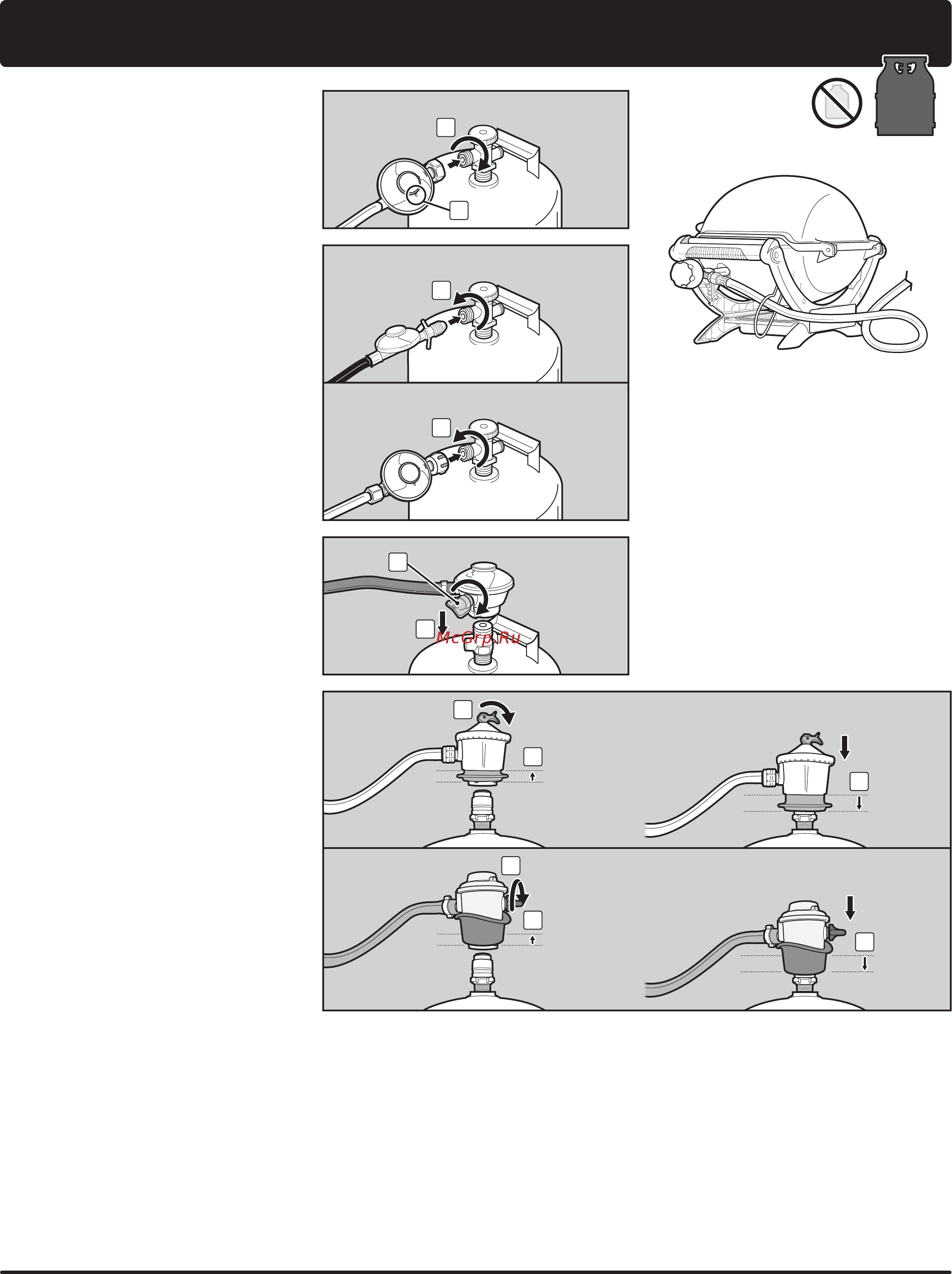

Подсоедините, повернув по часовой стрелке
Привинтите регулятор к баллону, повернув
фитинг по часовой стрелке (1). Расположите
регулятор так, чтобы вентиляционное
отверстие (2) было направлено вниз.
Подсоедините, повернув против часовой
стрелки
Привинтите регулятор к баллону, повернув
фитинг против часовой стрелки (3) (4).
Подсоедините, поворачивая рычаг/
устанавливая на место до щелчка
Поверните рычаг регулятора (5) по часовой
стрелке в положение ВЫКЛ. Нажимайте на
регулятор на кране баллона сверху вниз, пока
регулятор не защелкнется на своем месте (6).
Подсоедините, сдвинув муфту
Убедитесь в том, что рычаг регулятора
находится в положении ВЫКЛ (7) (10).
Перемещайте муфту регулятора вверх (8) (11).
Нажимайте на регулятор на кране баллона,
поддерживая давление. Сдвиньте муфту
вниз, чтобы закрыть (9) (12). Если крепление
регулятора не защелкивается, повторите
процедуру.
Примечание: Регулятор, приведенный на
рисунках в этом руководстве, может отличаться
от регулятора, установленного на вашем гриле,
из-за различных норм, действующих в разных
странах или регионах.
