Hansa BHIW38377 [12/56] Установка и монтаж

1 – столешница мебели

2 – винт (шуруп)

3 – крепёжный держатель

4 – нагревательная плита

5 – прокладка плиты

1 – столешница мебели

2 – винт (шуруп)

3 – крепёжный держатель

4 – нагревательная плита

5 – прокладка плиты

6 – деревянная колодка

УСТАНОВКА И МОНТАЖ

● Плита имеет постоянно подключенный кабель с защитным соединением и может

быть подключена только в штепсельное гнездо с заземлением 230 V ~ 50 Гц. Система

электропитания, подающая ток в штепсельное гнездо, должна быть оборудована в

защиту от превышения напряжения 16А.

● Подключить плиту, оборудованную в соединительный кабель, длиной ~ 1,5м со

штепселем с защитным соединением.

150

285

490

min

100

150

100

125

285

490

min

125

321

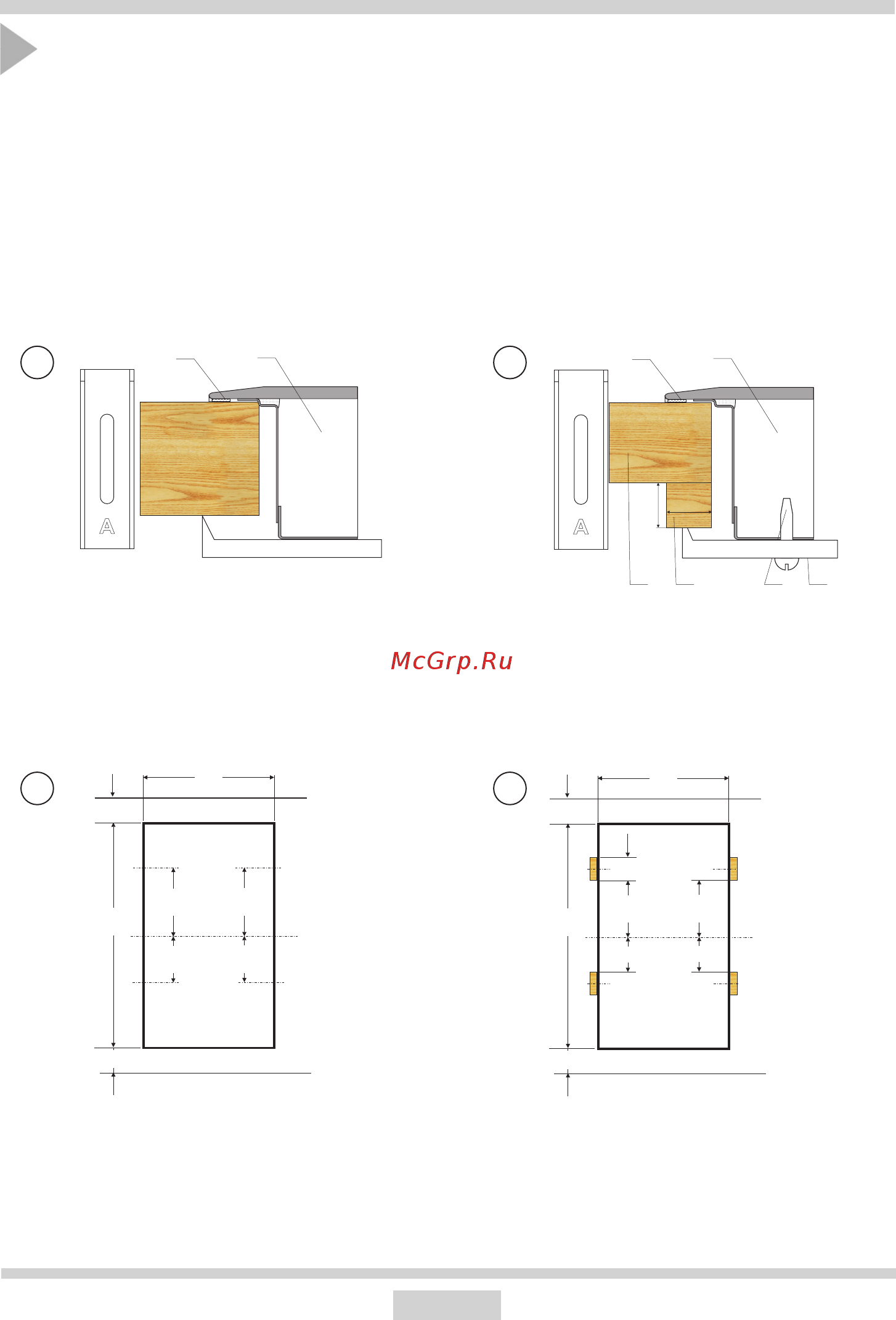

• Если толщина столешницы составляет 38 мм, то для крепления плиты надо ис-

пользовать 4 держателя «А». Способ монтажа показан на рис. 3 и 4. Если толщина

столешницы 28 мм, то кроме держателей «А» надо дополнительно применить 4

деревянные колодки, размером 15 х 15 х 50 мм. Способ монтажа показан на рисунке

5 и 6.

• Проверить, хорошо ли прокладка прилегает к плите.

• Легко прикрутить держатели снизу плиты.

• Очистить столешницу, вложить плиту в отверстие и вдавить в столешницу.

• Установить держатели перпендикулярно к краю плиты и прикрутить до конца.

Монтаж плиты - держатель
