Removing the chassis frame
NOTE: These instructions are applicable only for systems with a non-touch screen display.
1 Follow the procedure in Before working inside your computer.
2 Remove the:
a stand
b back cover
c cable cover
d speaker cover
e speaker
f hard drive
g optical drive
h VESA mount bracket
i system board shield
j SSD card
k WLAN card
l memory
m heat sink
n system fan
o processor
p coin cell battery
q power supply unit
r system board

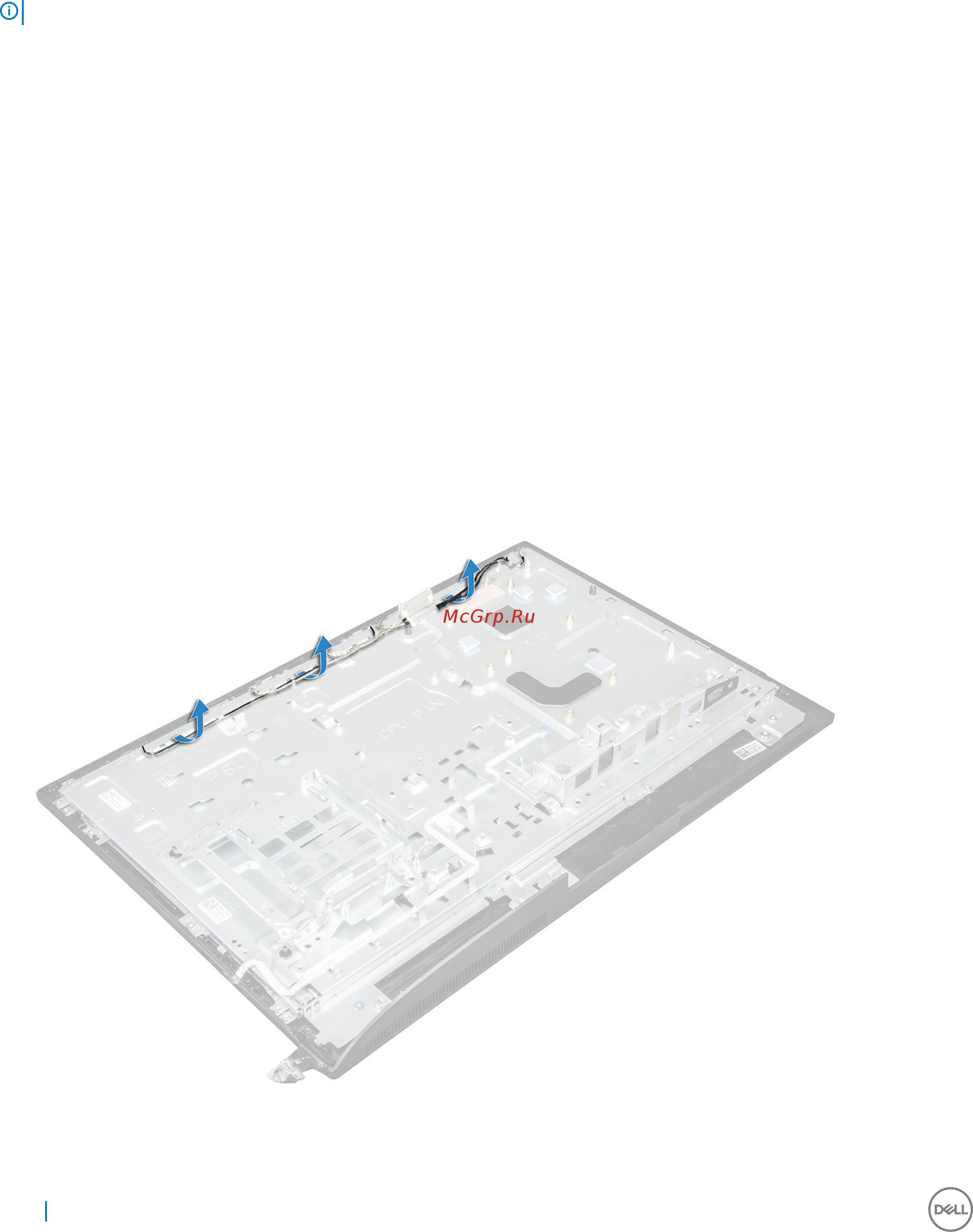

3 Unroute the cables though the retention clips.
4 To remove the chassis frame:
38 Извлечение и установка компонентов
