removing the cable harness in units that do not pass this test, the customer, or technician can isolate the failure's cause to an attached
device of the power supply.
Встроенная проверка ЖК-дисплея (BIST)
Системы "все в одном" поддерживают встроенную проверку ЖК-дисплея (BIST) аналогично другим системам Dell с BIST.
Она позволяет пользователю изолировать ЖК-дисплей на время поиска и устранения неисправностей для определения
сбойной подсистемы. Основное различие заключается в том, что в системе "все в одном" отсутствует интегрированный
контроллер сканирования клавиатуры. При запуске проверки BIST на ЖК-дисплей будет выведен порождаемый
внутренними средствами узор для визуальной проверки пользователем. Этот шаблон будет отображаться в виде
последовательности в следующем порядке. Черный-белый-красный-зеленый-синий или белый-черный-красный-зеленый-

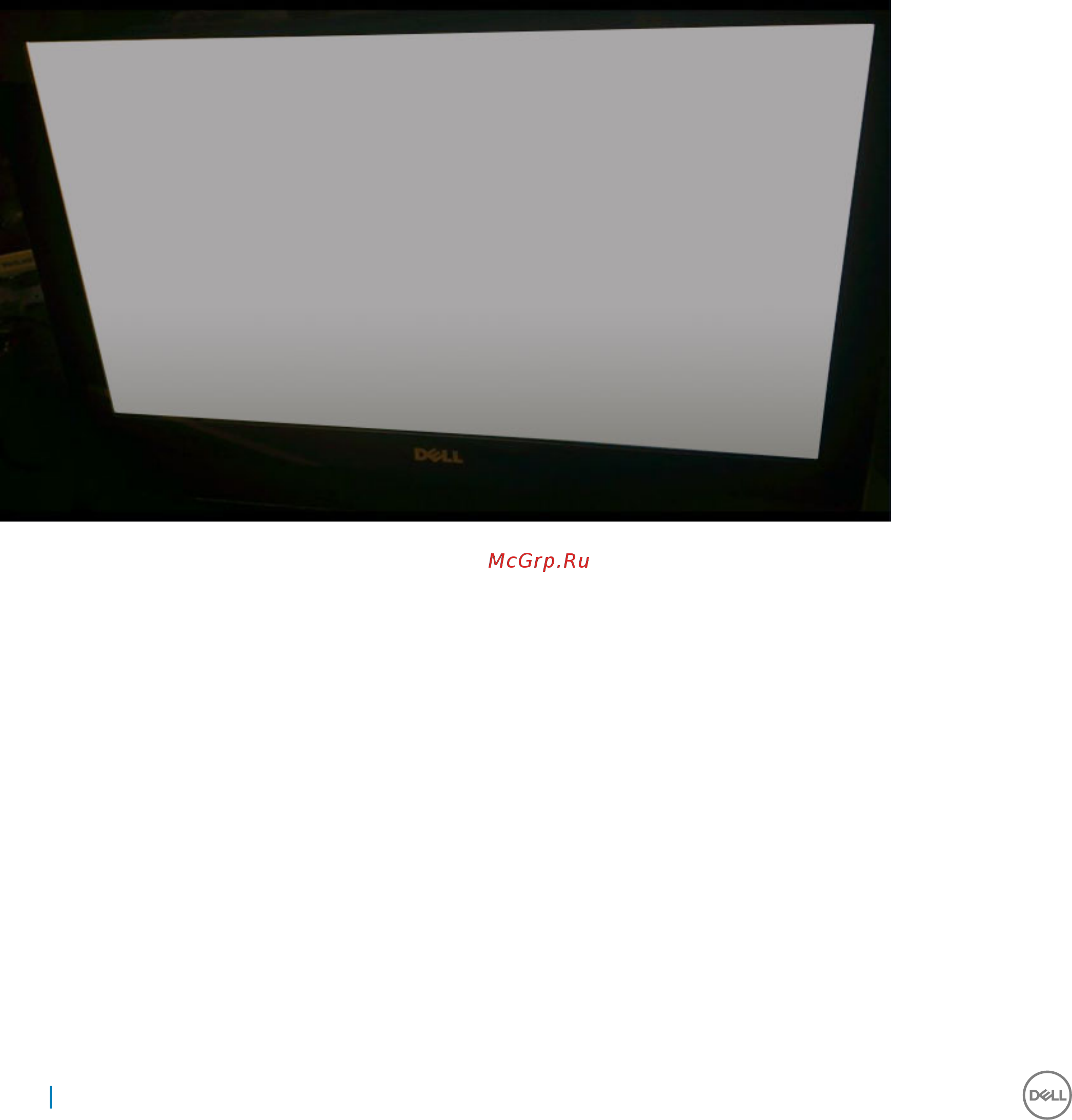

синий, каждый шаблон будет выводиться на экран в течение 2 или 3 секунд. На изображениях ниже показан порядок
цветов на ЖК-дисплее.
66 Поиск и устранение неполадок
