a stand
b back cover
c cable cover
d speaker cover
e speaker
f hard drive
g optical drive
h VESA mount bracket
i system board shield
j SSD card
k WLAN card
l memory
m heat sink
n system fan
o processor
p coin cell battery
q power supply unit

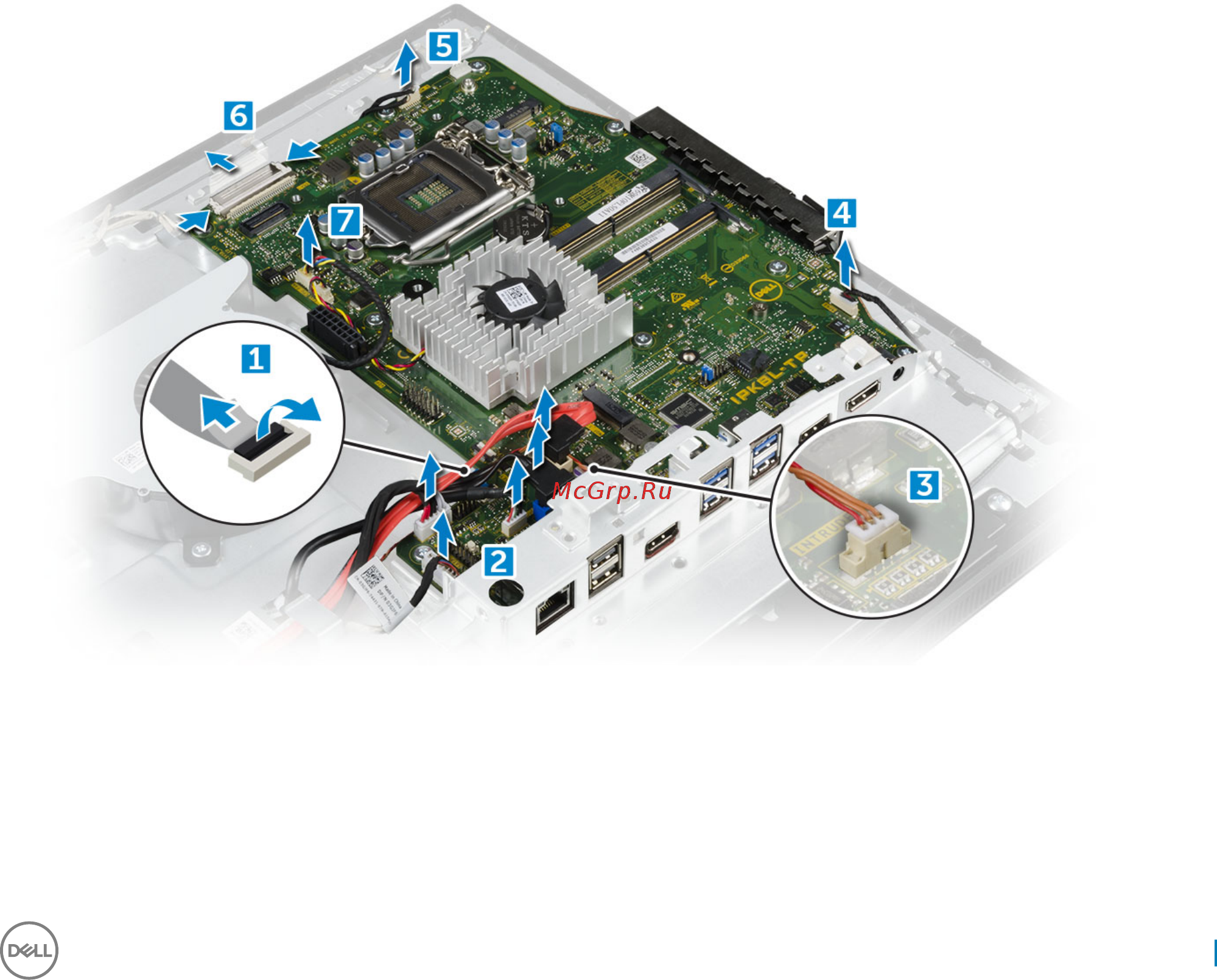

3 Disconnect the following cables from the system board:
a intrusion switch [1]
b hard drive and optical drive [2]
c SATA [3]
d speaker [4]
e camera and microphone [5]
f display [6]
g system fan [7]
4 To remove the system board:
a Remove the screws that secure the system board to the chassis [1].
b Slide and lift the system board away from the computer [2].
Извлечение и установка компонентов 35
