Панель дисплея
Removing the display panel
1 Follow the procedure in Before working inside your computer.
2 Remove the:
a stand
b back cover
c cable cover
d speaker cover
e speaker
f hard drive
g optical drive
h VESA mount bracket
i system board shield
j SSD card
k WLAN card
l memory
m heat sink
n system fan
o processor
p coin cell battery
q power supply unit
r system board
s chassis frame

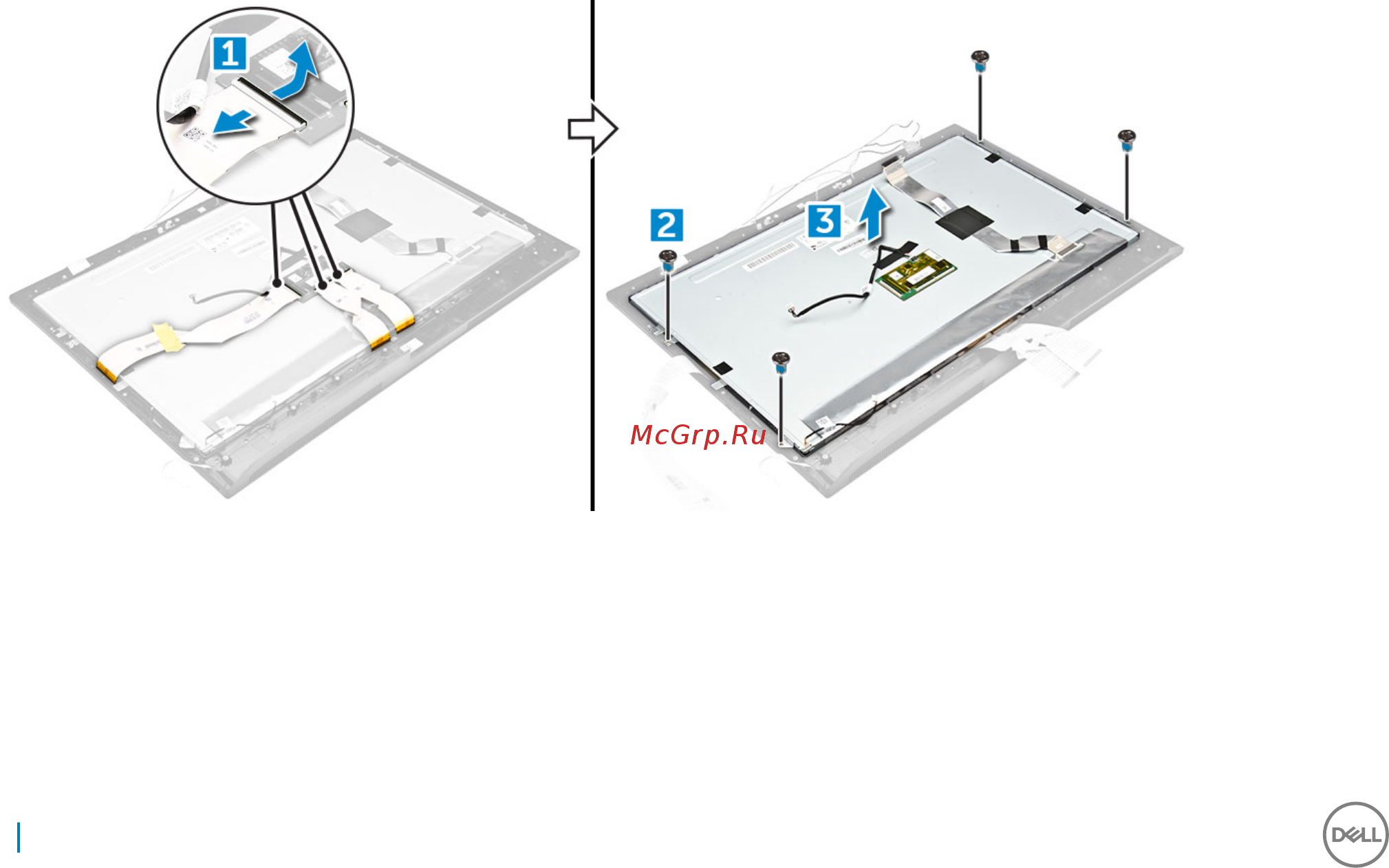

3 To remove the display panel:
a Disconnect the cables from the connectors [1].
b Remove the screws that secure the display panel to the bezel.[2].
c Lift the display panel away from the bezel. [3].
Installing the display panel
1 Align the display panel with the screw holes on the computer.
2 Tighten the screws to secure the display panel to the computer.
3 Connect the cables to the connectors.
40 Извлечение и установка компонентов
