Плата WLAN

Извлечение платы WLAN

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a крышку.

b лицевую панель;

3 Откройте дверцу передней панели.

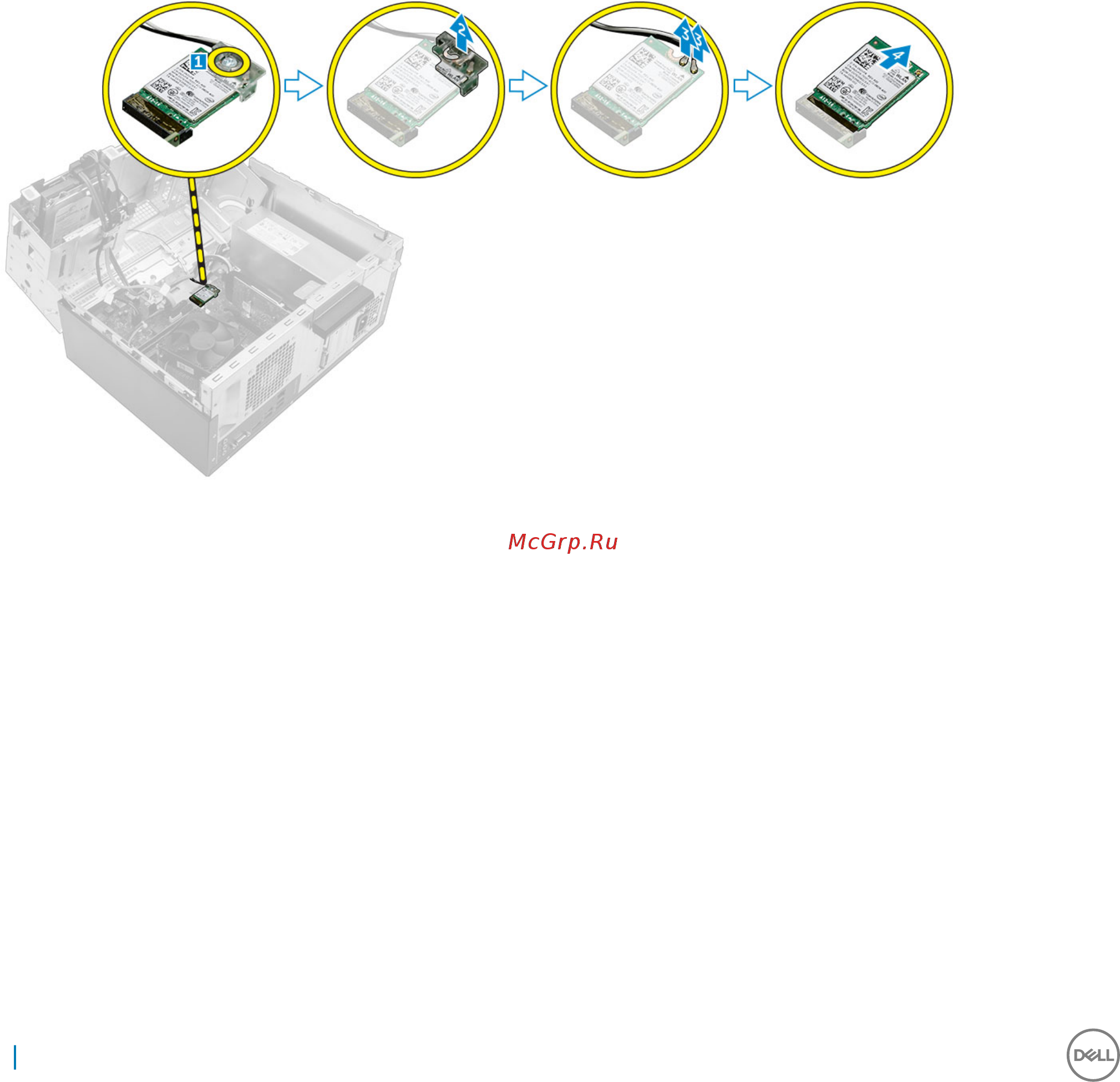

4 Чтобы извлечь плату WLAN:

a Ослабьте невыпадающий винт M2.5х6,3, чтобы освободить пластмассовую защелку, с помощью которой плата

WLAN крепится к компьютеру [1].

b Снимите пластиковую защелку для доступа к кабелям WLAN [2].

c Отсоедините кабели WLAN от разъемов на плате WLAN [3].

d Извлеките плату WLAN из разъема на системной плате [4].

Установка платы WLAN

1 Вставьте плату WLAN в разъем на системной плате.

2 Подключите кабели WLAN к разъемам на плате WLAN.

3 Установите пластмассовую защелку на плату WLAN и затяните винт M2.5х6,3, чтобы закрепить плату WLAN на

системной плате.

4 Закройте дверцу передней панели.

5 Установите:

a лицевую панель;

b крышку.

6 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
