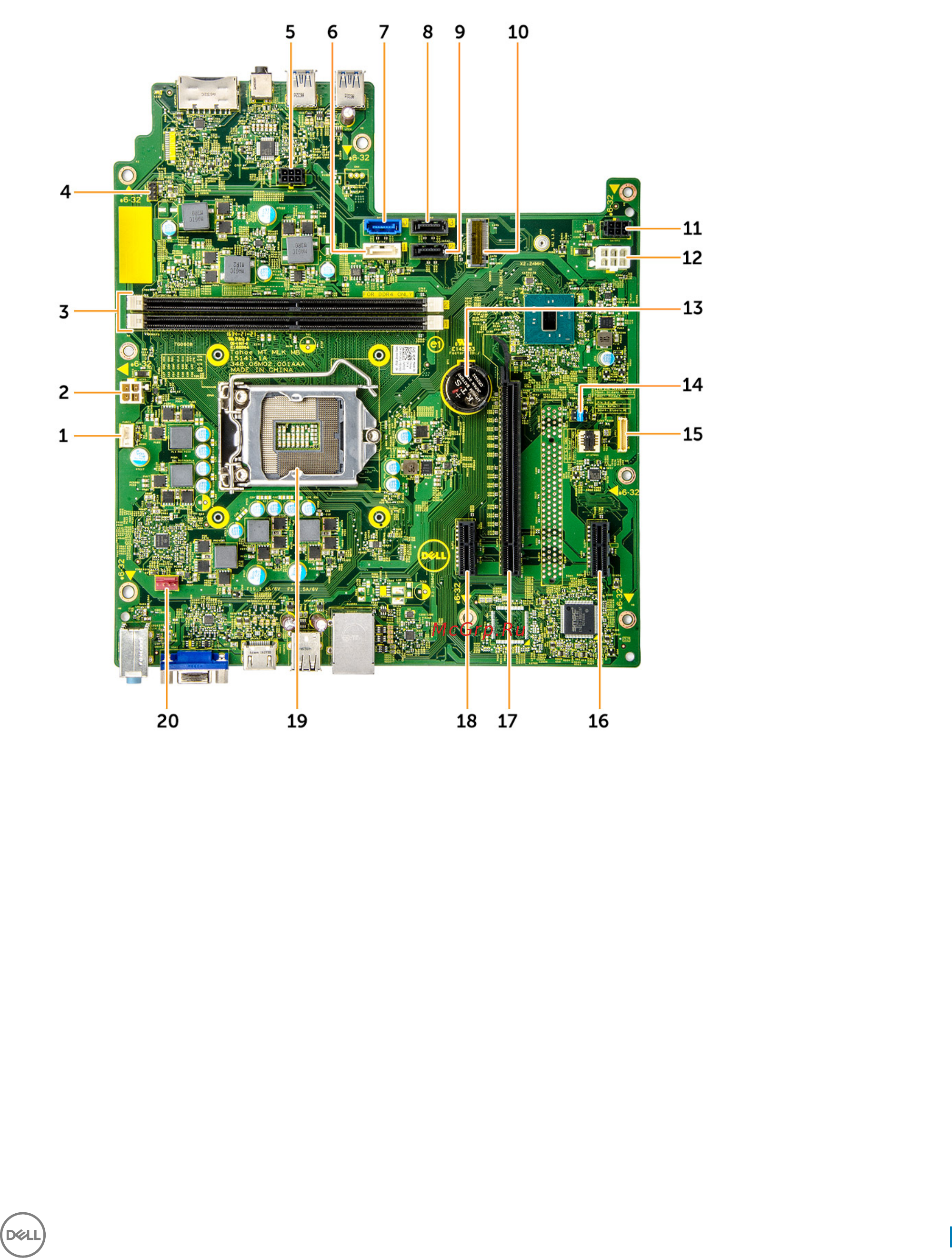

Компоновка системной платы
1 Разъем вентилятора ЦП 2 Разъем блока питания
3 Разъемы для модулей памяти 4 Разъем переключателя питания
5 Разъем питания SATA 1 6 Разъем SATA1/оптического привода
7 разъем SATA0 8 Разъем SATA3
9 Разъем SATA2 10 разъем WLAN
11 Разъем питания SATA 2 12 Разъем блока питания
13 Батарейка типа "таблетка" 14 Перемычка CMOS/Пароль/ME
15 Интерфейс отладки LPC 16 Слот для карты PCIe x1
17 Слот для карты PCIe x16 18 Слот для карты PCIe x1
19 Гнездо процессора 20 Разъем системного вентилятора
