ПРИМЕЧАНИЕ: Фиксатор находится на основании платы расширения.

Установка плат расширения PCIe

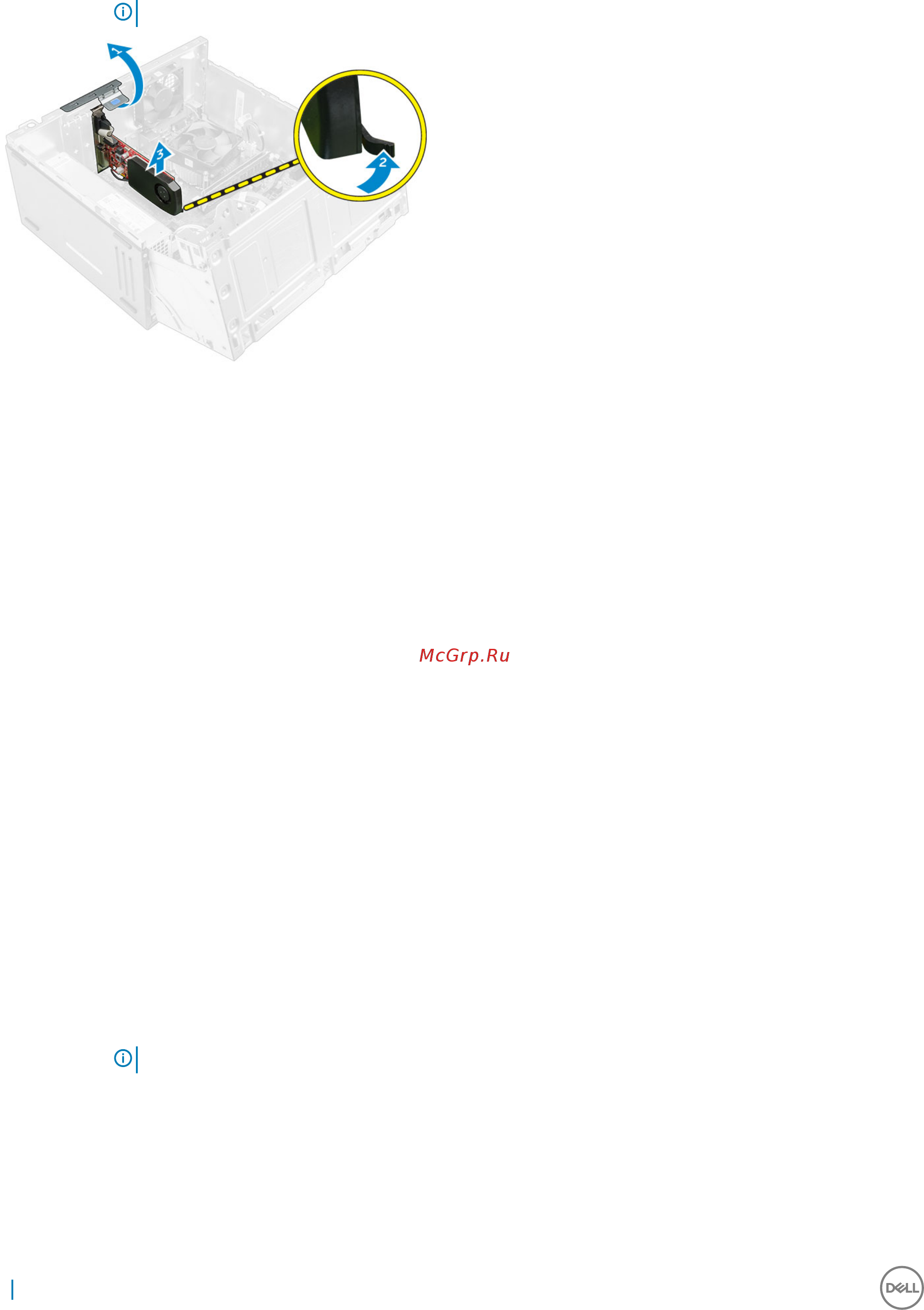

1 Потяните фиксирующую защелку назад, чтобы открыть ее.

2 Вставьте плату расширения PCIe в разъем на системной плате.

3 Зафиксируйте плату расширения, нажав на защелку держателя платы так, чтобы она встала на место со щелчком.

4 Закройте фиксирующую защелку.

5 Закройте дверцу передней панели.

6 Установите:

a лицевую панель

b крышку.

7 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Блок питания

Извлечение модуля блока питания

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a крышку.

b лицевую панель

3 Откройте дверцу передней панели.

4 Извлечение модуля блока питания:

a Открутите винты 6-32xL6,35, которыми блок питания крепится к компьютеру [1].

b Отключите кабели модуля блока питания от разъемов на системной плате [2, 3].

ПРИМЕЧАНИЕ: Нажмите на выступы на кабеле, чтобы высвободить его из разъема.

c Извлеките кабели модуля блока питания из зажимов.

d Нажмите на металлическую защелку [4], сдвиньте блок питания к задней панели и извлеките его из компьютера

[5].
