Dell Vostro 3667-8060 [19/63] Установка батарейки типа таблетка

Установка батарейки типа «таблетка»

1 Держите батарею стороной со знаком «+» вверх и задвиньте ее под фиксаторы со стороны положительного полюса

разъема.

2 Надавите на батарею, чтобы она встала в разъем со щелчком.

3 Закройте дверцу передней панели.

4 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Радиатор

Извлечение радиатора в сборе

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a крышку.

b лицевую панель

3 Откройте дверцу передней панели.

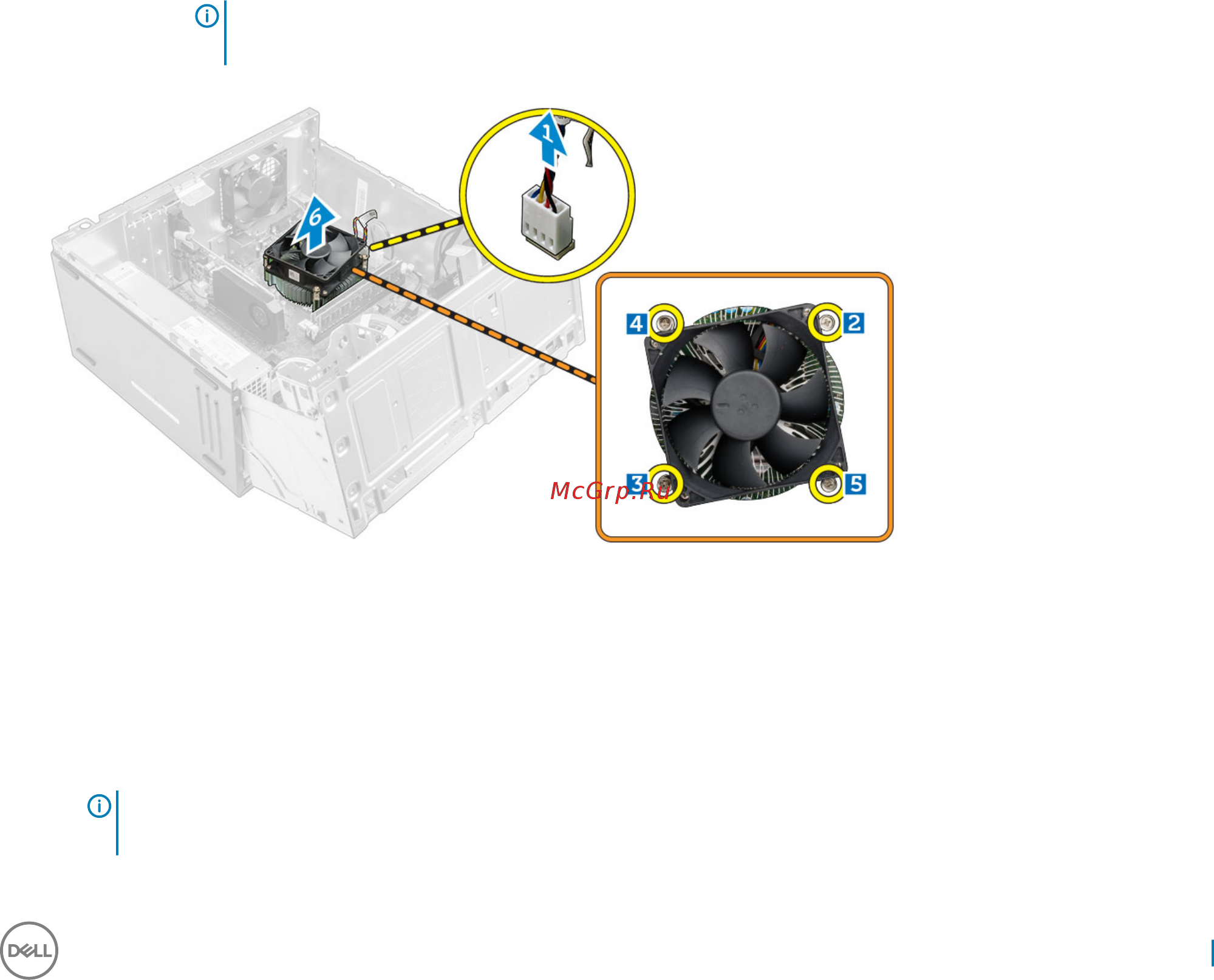

4 Извлечение блока радиатора:

a Отсоедините кабель радиатора в сборе от разъема на системной плате [1].

b Ослабьте невыпадающие винты, которыми радиатор в сборе крепится к системной плате [2, 3, 4, 5].

ПРИМЕЧАНИЕ: Ослабьте винты, которыми радиатор крепится к системной плате, в порядке

нумерации выносок [2, 3, 4, 5].

c Извлеките радиатор в сборе из компьютера [6].

Установка радиатора в сборе

1 Совместите винты на радиаторе в сборе с держателями на системной плате.

2 Поместите радиатор в сборе на процессор.

3 Затяните невыпадающие винты, которыми радиатор в сборе крепится к системной плате.

ПРИМЕЧАНИЕ: Затяните винты на системной плате в порядке нумерации выносок (см. инструкции по

извлечению).

4 Подключите кабель радиатора в сборе к разъему на системной плате.

Извлечение и установка компонентов 19
