Dell Vostro 5370-7994 Инструкция по эксплуатации онлайн [23/80] 352502
![Dell Vostro 5370-7994 Инструкция по эксплуатации онлайн [23/80] 352502](/views2/1420015/page23/bg17.png)
e твердотельный диск (SSD)

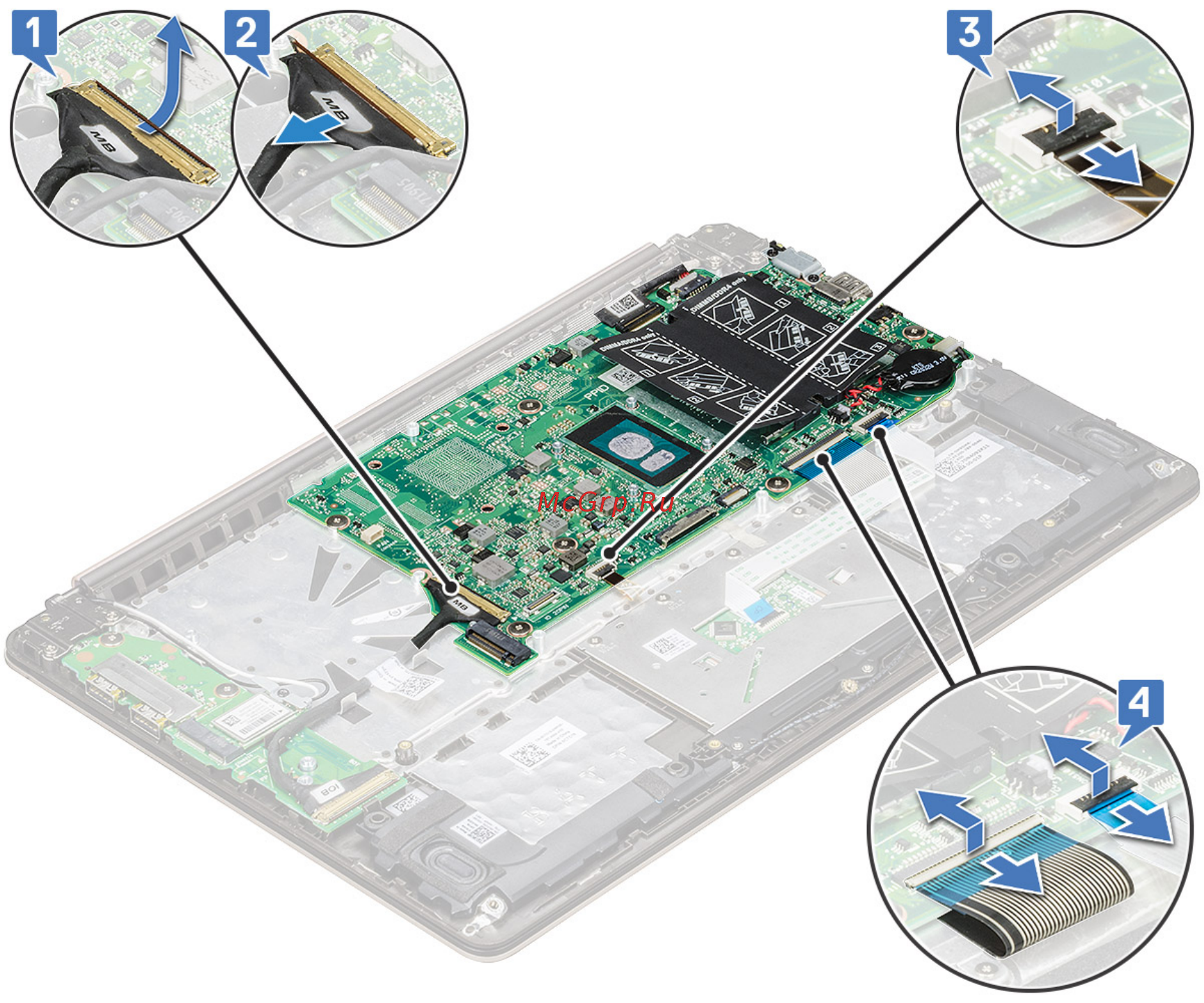

3 Чтобы извлечь системную плату:
a Отсоедините указанные кабели:
• Кабель платы ввода-вывода [1,2]
• Кабель подсветки клавиатуры [3]
• Кабель клавиатуры и сенсорной панели [4]
b Отсоедините кабель eDP [1], кабель порта адаптера питания [2] и кабель динамика [5] из разъемов.
c Выверните два винта M2,0 x 5, которыми крепится консоль порта USB Type-C к системной плате [3].
d Поднимите и снимите консоль порта USB Type-C с системной платы [4].
Извлечение и установка компонентов 23
