Установка системной платы

1 Совместите резьбовые отверстия на системной плате и на корпусе системы.

2 Вкрутите обратно шесть винтов M2.0x2, которыми системная плата крепится к корпусу компьютера.

3 Совместите резьбовые отверстия на скобе порта USB Type-C с резьбовыми отверстиями на системной плате и вкрутите

обратно два винта, которыми скоба крепится к корпусу системы.

4 Подсоедините кабель eDP, кабель порта адаптера питания и кабель динамика к разъему на системной плате.

5 Подсоедините кабель платы ввода-вывода, кабель динамика, кабель подсветки клавиатуры, кабель клавиатуры и

кабель сенсорной панели к системной плате.

6 Установите:

a твердотельный накопитель

b радиатор

c системный вентилятор

d аккумулятор

e нижняя крышка

7 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Сенсорная панель

Извлечение сенсорной панели

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка

b аккумулятор

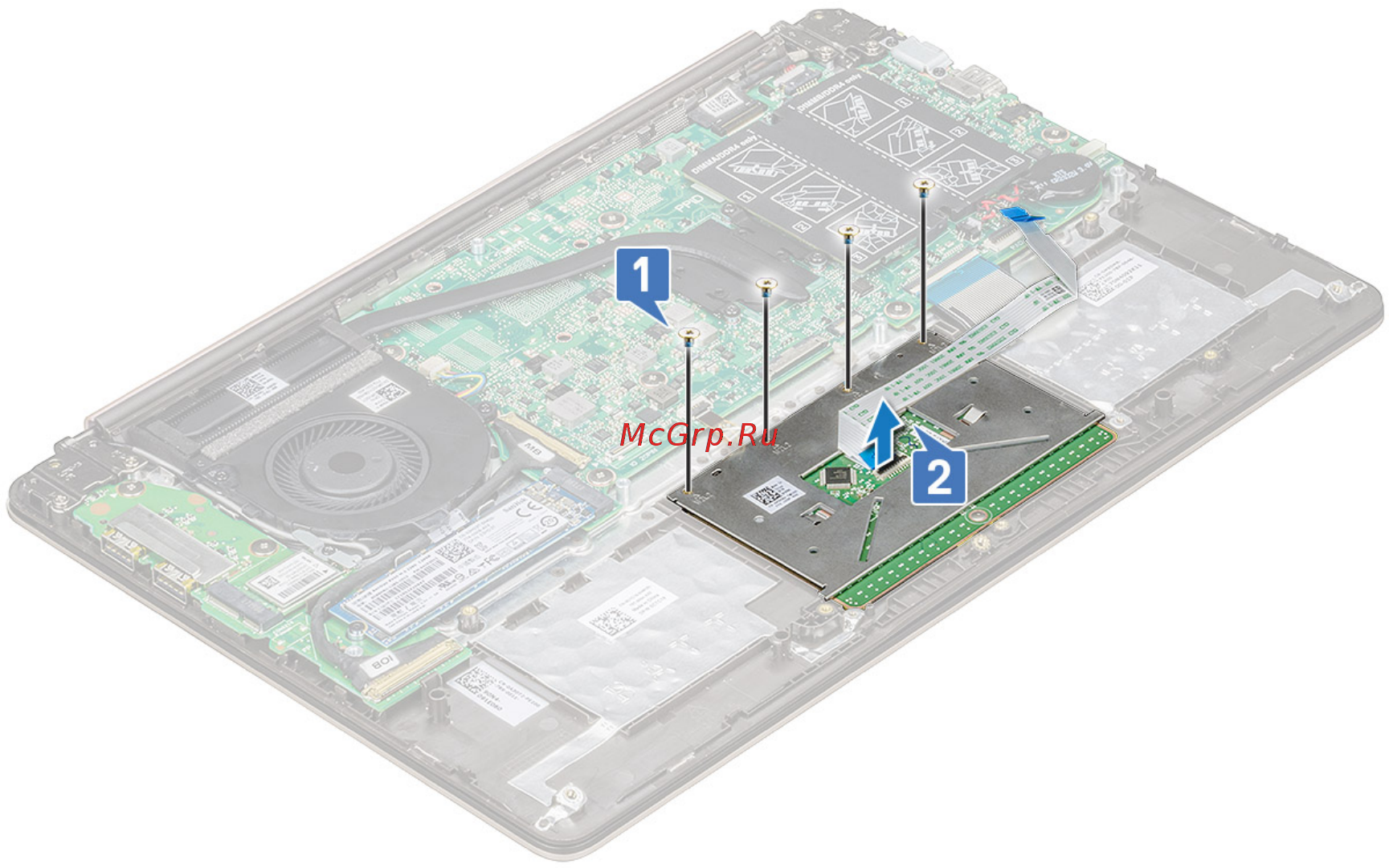

3 Извлечение сенсорной панели:

a Снимите клейкую ленту с сенсорной панели.

b Выверните четыре винта M2,0 x 2, которыми сенсорная панель крепится к корпусу [1].

c Отсоедините кабель сенсорной панели от разъема на системной плате [2].

Извлечение и установка компонентов 25
