Dell Vostro 5370-7994 [36/80] Кабель edp
![Dell Vostro 5370-7994 [36/80] Кабель edp](/views2/1420015/page36/bg24.png)
c динамик
d сенсорная панель
e системный вентилятор
f радиатор
g твердотельный накопитель
h Плата WLAN
i плата ввода-вывода
j кнопка питания
k системная плата
l дисплей в сборе

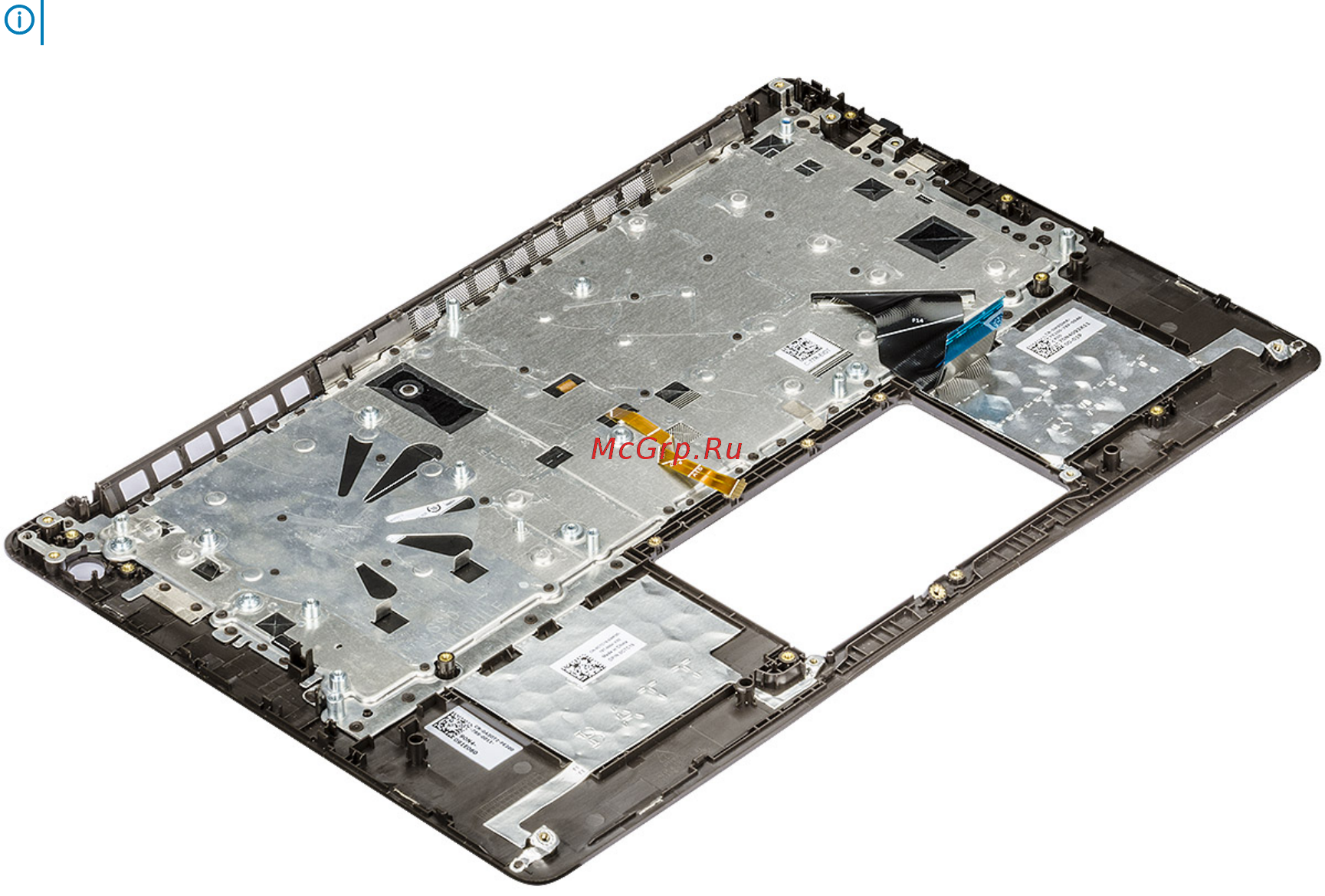

ПРИМЕЧАНИЕ: После извлечения всех компонентов останется упор для рук.
3 Установите следующие компоненты на новый упор для рук:
a дисплей в сборе
b системная плата
c кнопка питания
d плата ввода-вывода
e Плата WLAN
f твердотельный накопитель
g радиатор
h системный вентилятор
i сенсорная панель
j динамик
k аккумулятор
l нижняя крышка
4 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Кабель eDP
36 Извлечение и установка компонентов
