Извлечение кабеля eDP
1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2 Снимите:
a нижняя крышка
b Плата WLAN
c дисплей в сборе
d лицевая панель дисплея
e камера
f панель дисплея
g шарнир дисплея

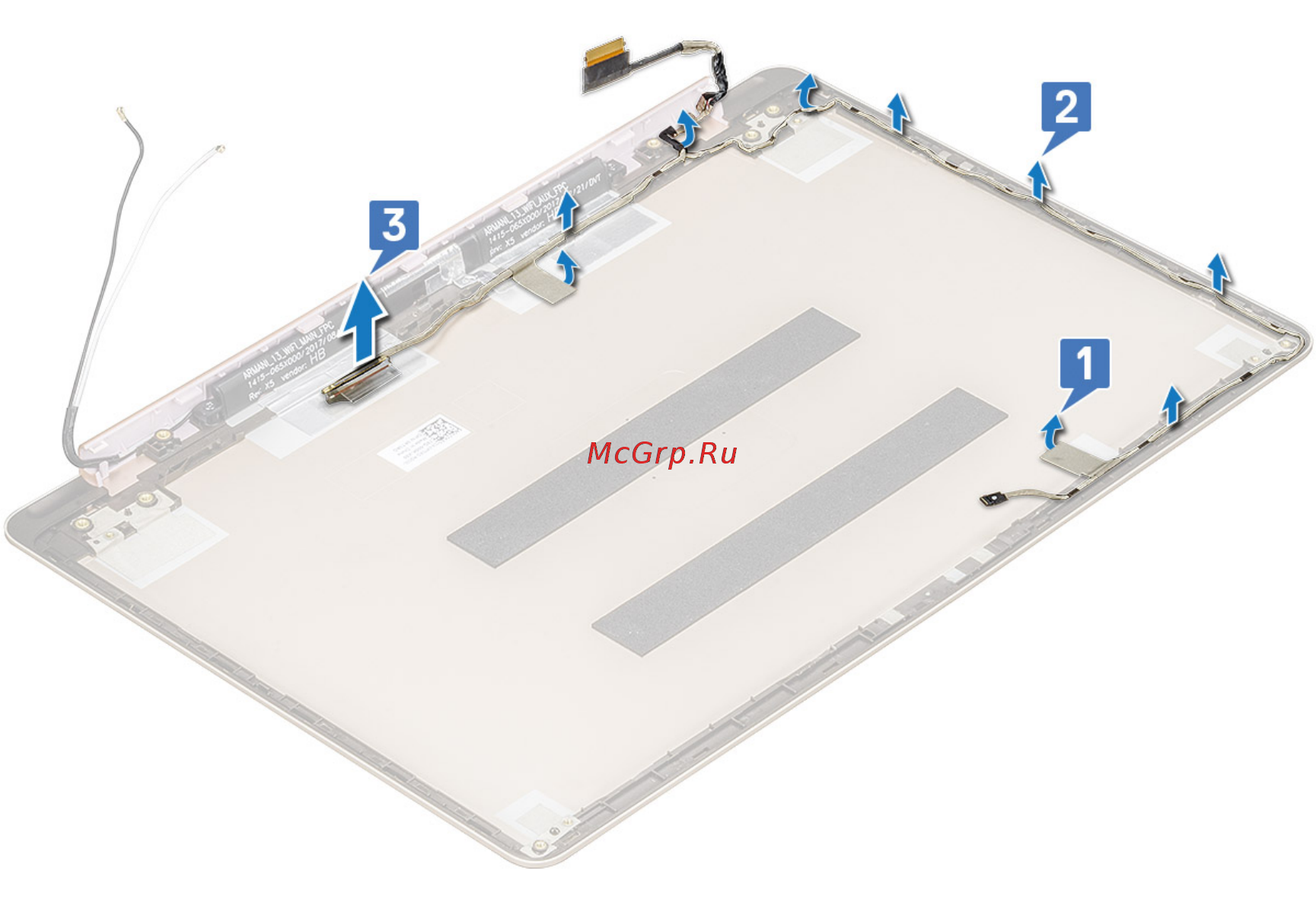

3 Снимите клейкую ленту и отсоедините кабель eDP [1,2].
4 Снимите клейкую ленту с разъема кабеля eDP и отсоедините кабель от дисплея [3].
Установка кабеля eDP
1 Поместите кабель eDP на панель дисплея.
2 Проложите кабель eDP через направляющий желобок.
3 Подключите кабель eDP к разъему и закрепите его клейкой лентой.
4 Установите:
a шарнир дисплея
b панель дисплея
c камера
d лицевая панель дисплея
e дисплей в сборе
f Плата WLAN
Извлечение и установка компонентов 37
