Dell Vostro 5370-7994 [38/80] Снятие задней крышки дисплея

g нижняя крышка

5 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Узел задней крышки дисплея

Снятие задней крышки дисплея

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка

b Плата WLAN

c дисплей в сборе

d лицевая панель дисплея

e камера

f панель дисплея

g шарнир дисплея

h Кабель eDP

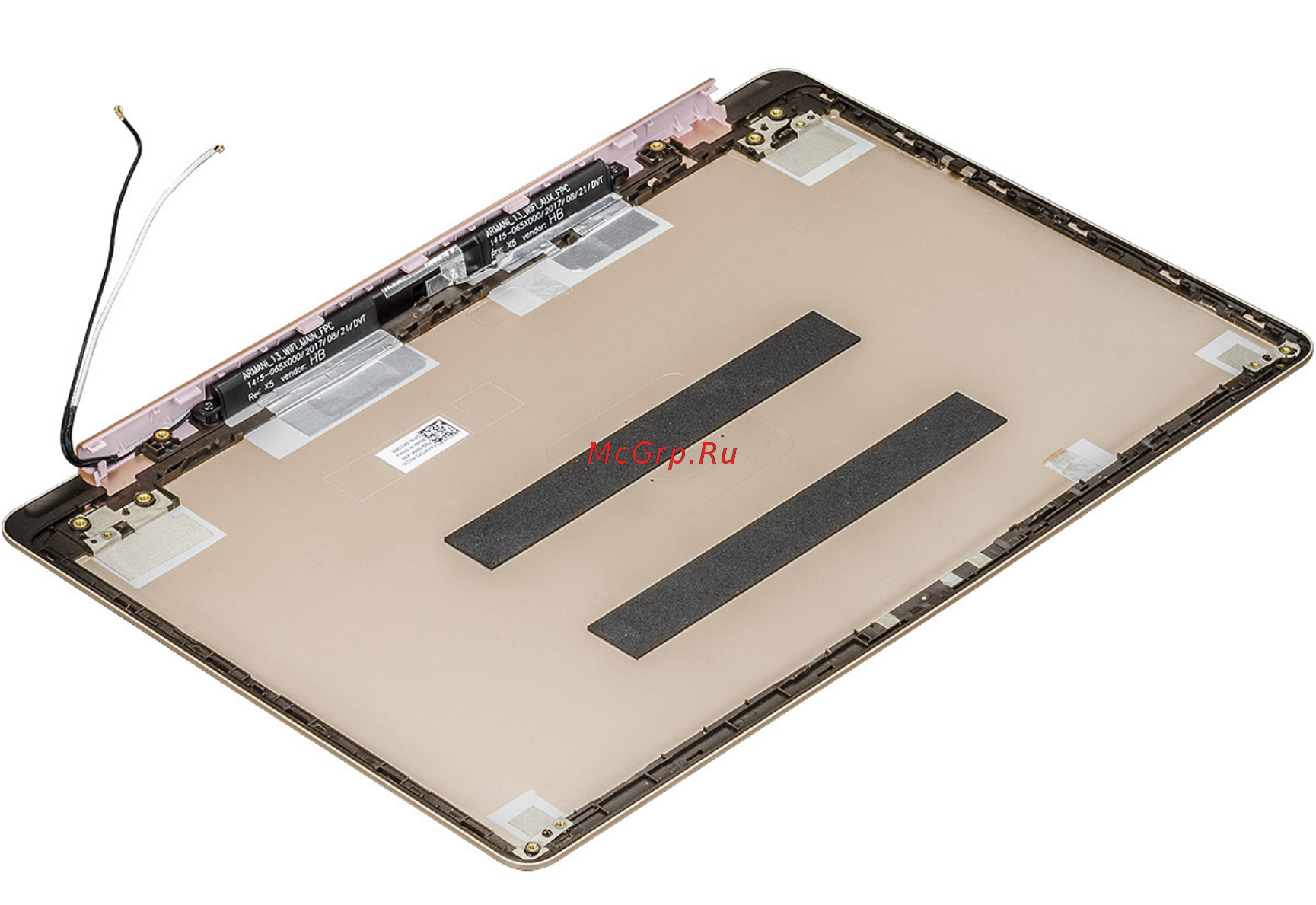

3 Задняя крышка дисплея в сборе — это деталь, остающаяся после снятия всех компонентов.

Установка задней крышки дисплея

1 Задняя крышка дисплея в сборе — это деталь, остающаяся после снятия всех компонентов.

2 Установите:

a Кабель eDP

b шарнир дисплея

c панель дисплея

d камера

38 Извлечение и установка компонентов
