Beretta Fabula 31 CAI 120 [12/28] Транспортировка
![Beretta Fabula 31 CAI 120 [12/28] Транспортировка](/views2/1421665/page12/bgc.png)

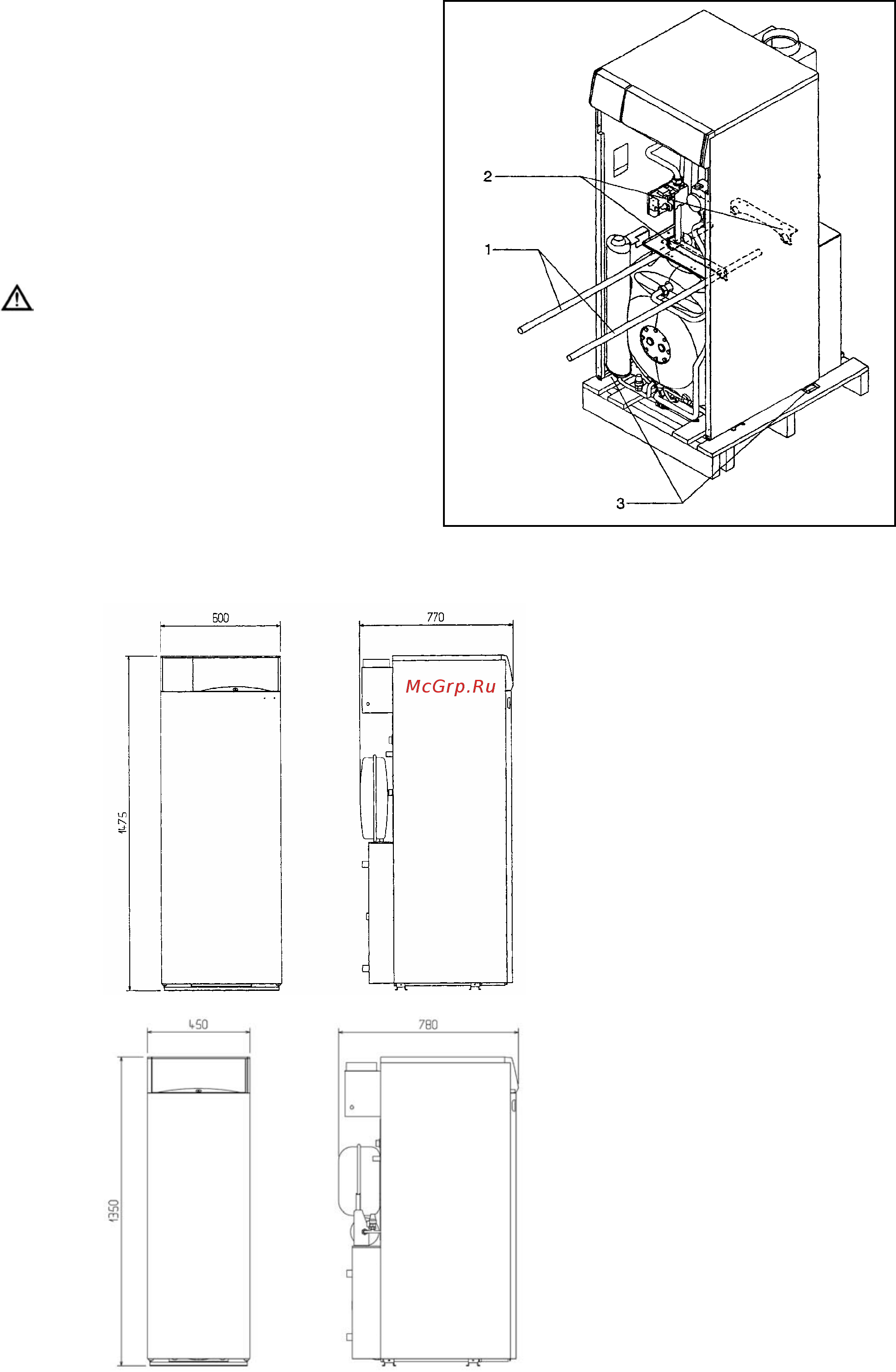

12
2.7
Транспортировка
После того как была удалена упаковка и ус-
тановлены насосы, транспортировка котла
осуществляется по следующей схеме:
− отверните винты, крепящие кронштейны 3 к
деревянному поддону (рис. 2.11);
− поднимите котел с помощью двух труб
поз.1 на ¾", вставляемых в предназначен-
ные для этого отверстия поз. 2 (рис. 2.11).
Соблюдайте требования правил тех-
ники безопасности!
2.8
Габаритные размеры и присоединительные патрубки
Рис. 2.11
Рис. 2.12
Модели с бойлером
объемом 120 литров
Модель с бойлером
объемом 80 литров
