Рис. 2.1
2.2
Основные элементы котла

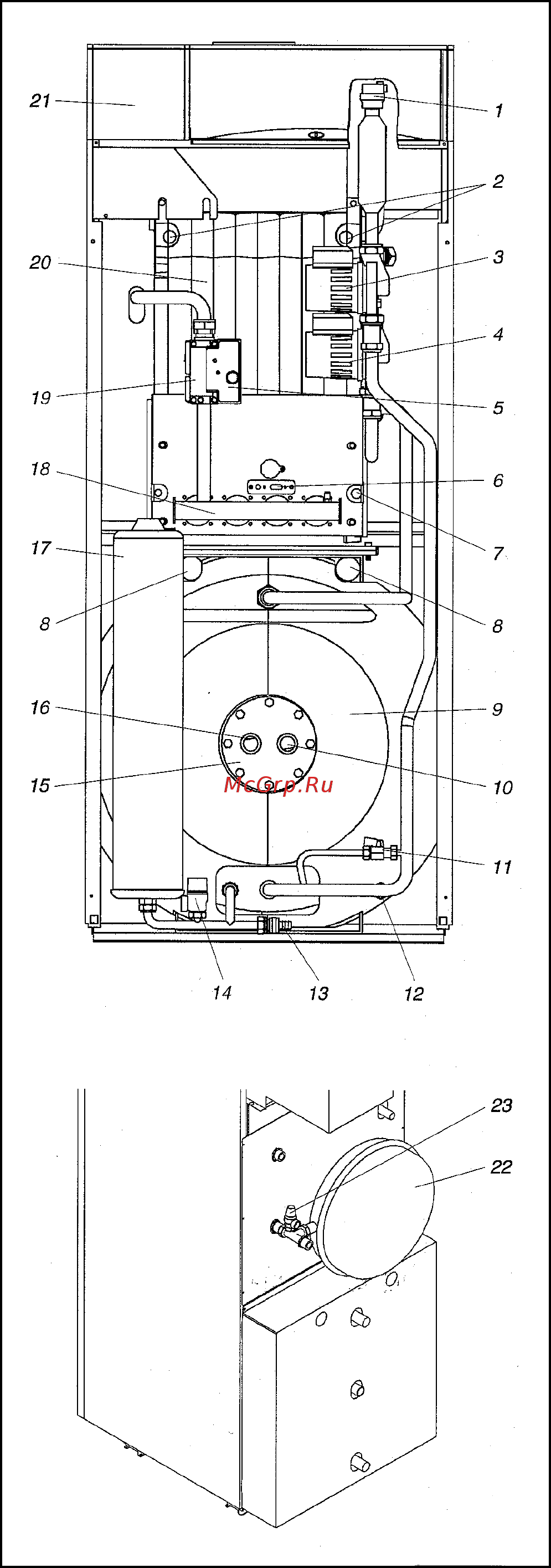

Обозначения
1. Автоматический воздухоотводчик сис-
темы отопления
2. Гнезда для датчиков котла
3. Загрузочный насос контура горячего ГВС
4. Циркуляционный насос контура отопле-
ния
5. Электронный блок зажигания и контроля
пламени
6. Электрод зажигания и контроля пламени
7. Кран слива воды из системы отопления
8. Отверстия для транспортировки котла
9. Накопительный бойлер на 80 или 120 л
10. Крышка, закрывающая магниевый анод
11. Кран подпитки системы отопления
12. Кран слива воды из системы отопления
13. Кран слива воды из бойлера
14. Сбросной клапан системы ГВС (6 бар)
15. Фланец для осмотра бойлера
16. Гнездо для датчиков бойлера
17. Расширительный бачок контура ГВС (4 л)
18. Газовая горелка
19. Газовая арматура
20. Корпус котла
21. Панель управления
22. Расширительный бачок контура отопле-
ния (12 литров)
23. Сбросной клапан системы отопления
(3 бар)
