6

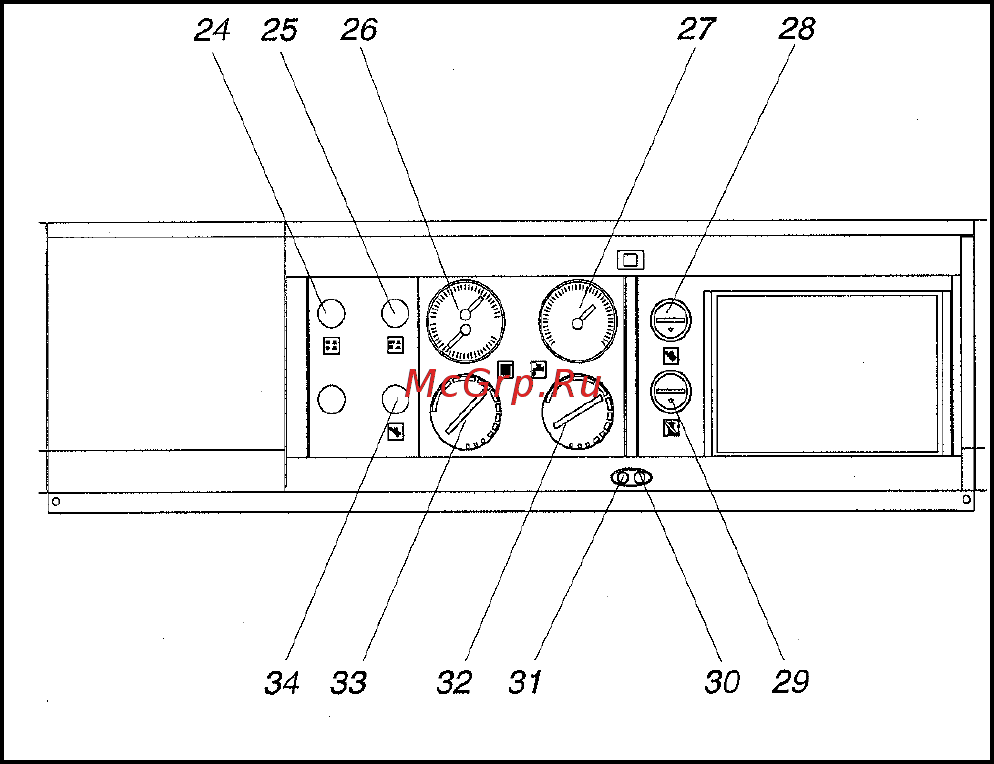

Рис. 2.2
2.3
Панель управления
Обозначения
24. Переключатель «ЗИМА/ЛЕТО»
25. Основной выключатель
26. Индикатор температуры воды и давле-
ния в контуре отопления
27. Индикатор температуры воды в контуре
ГВС
28. Предельный термостат (с ручным сбро-
сом)
29. Датчик тяги (с ручным сбросом)
30. Светодиод «блокировка горелки»
31. Светодиод «сеть»
32. Регулятор температуры воды в контуре
ГВС
33. Регулятор температуры воды в контуре
отопления
34. Кнопка сброса блокировки горелки
