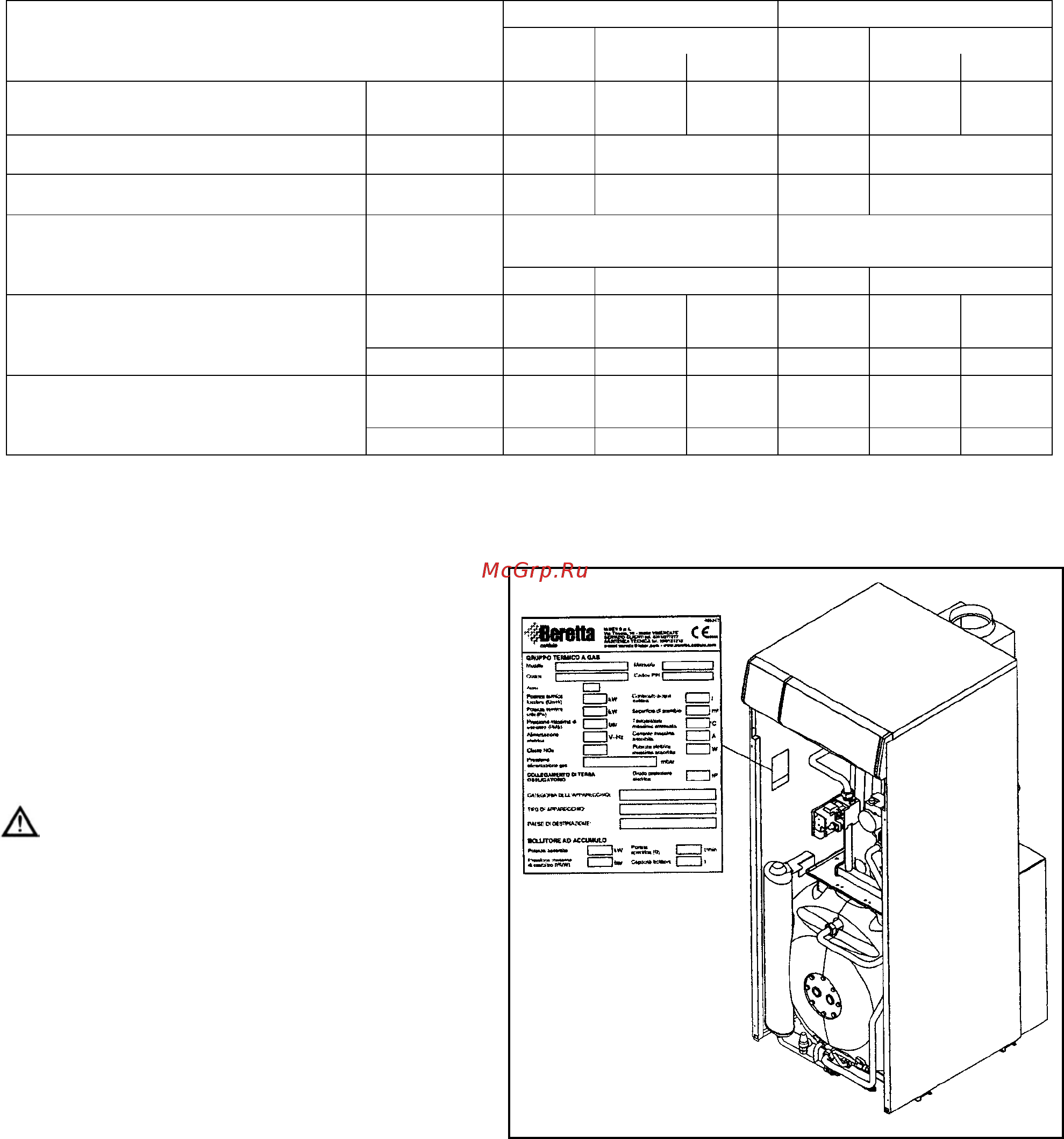

8
31 CAI 80-120 38 CAI 120
Сж. газ Сж. газ
Параметры
Метан
(G20)
G30 G31
Метан
(G20)
G30 G31
Нижний коэффициент Воббе
(при 15°С – 1013 мбар)
МДж\м
3
45,7 80,9 70,9 45,7 80,9 70,9
Номинальное давление в сети мбар 20 28-30/37 20 28-30/37
Минимальное давление в сети, при кото-
ром котел выдает заявленную мощность
мбар
13,5 13,5
Основная горелка
количество форсунок 4 5
диаметр форсунок
∅ мм
2,40 1,5 2,40 1,45
Максимальный расход газа
в режиме отопления (*)
м
3
/ч 3,60 4,30
кг/ч
2,7 2,66 3,29 3,24
Давление на форсунках
мбар . . . . ∆p
13,5 28 34,7 13,2 28,5 35,7
максимальное
мм вод. ст. ∆p
138 285 354 135 290 364
(*) При температуре 15°C и атмосферном давлении 1013 мбар.
2.5
Идентификация изделия
Для идентификации котлов «Fabula» слу-
жит маркировочная табличка изделия, на кото-
рую наносятся сведения о серийном номере,
модели и основных эксплуатационных харак-
теристиках.
При планировании техобслуживания и за-
казе запасных частей крайне важно точно
знать модель котла, с которой предстоит
работать. Поэтому недопустимо измене-
ние, повреждение или удаление марки-
ровочной таблички, равно как и любое
другое действие, влекущее невозмож-
ность точного определения модели изде-
лия. В этом случае все операции по уста-
новке и/или техническому обслуживанию
котла будут крайне затруднены.
Рис. 2.3
