10

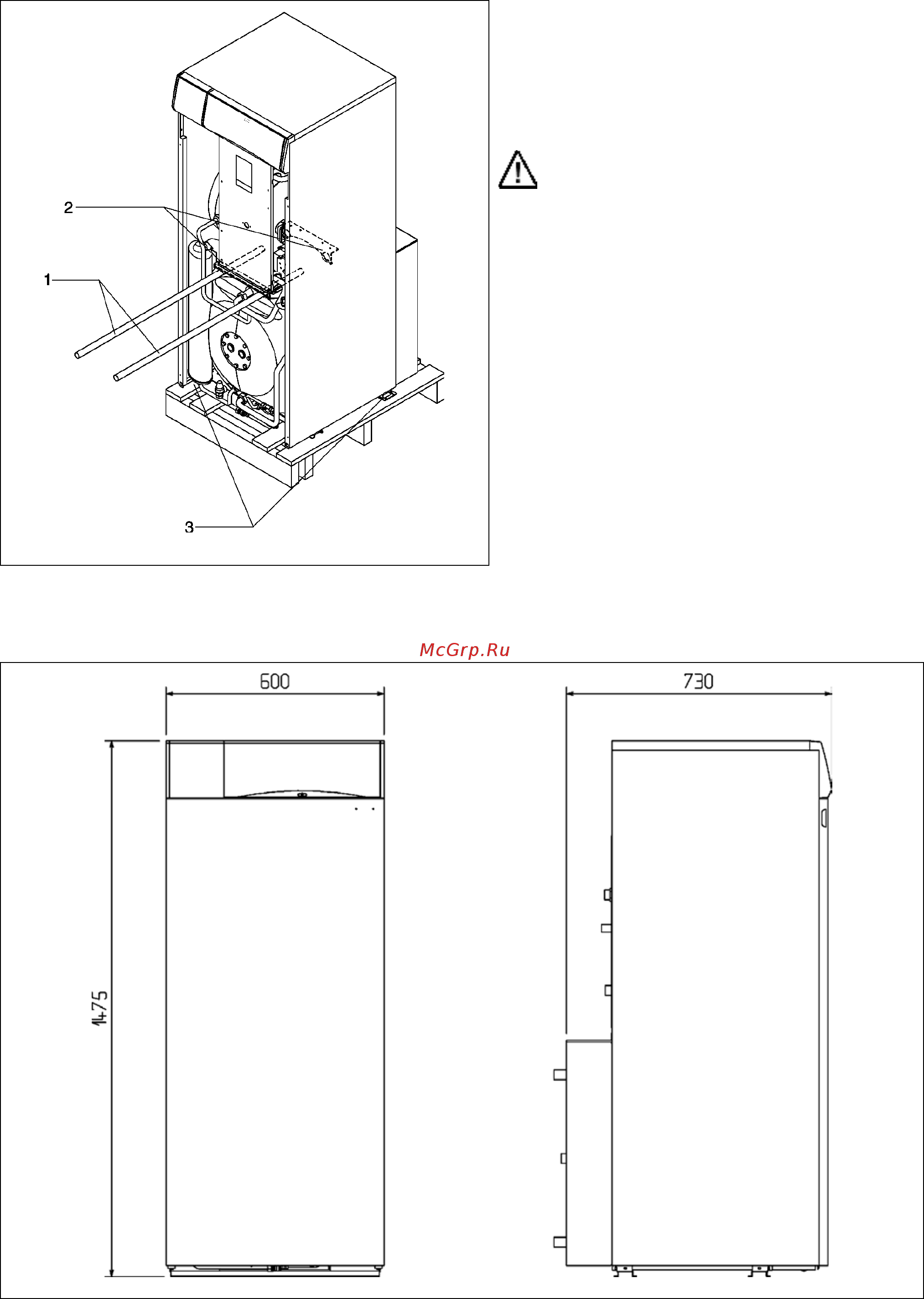

Рис. 2.6
− снимите винты, которые крепят котел к
деревянному поддону посредством двух скоб (3)
(рисунок 2.6)
− приподнимите котел, используя две трубы на ¾
дюйма (1), которые вставлены в специальные
отверстия (2) (рисунок 2.6).
Используйте соответствующие средства
защиты, предусмотренные техникой
безопасности.
2.8 Габаритные размеры
FABULA 32 CSI 120
