20
Fabula 32 csi 120 Fabula 32 csi 80
Рис. 3.10
3.8 Удаление дымовых газов и забор
воздуха для горения
Котлы серии Fabula имеют закрытую камеру
сгорания, поэтому они должны быть соединены с
коаксиальными или раздельными дымоходами для
отвода дымовых газов и воздуховодами для подачи
воздуха, которые должны быть выведены наружу
через крышу или наружную стену.
Эффективная и безопасная работа
котла гарантируется только в случае
использования оригинальных дымоходов и
воздуховодов, предназначенных для котлов с
закрытой камерой сгорания и принудительной
тягой. Данное оборудование не входит в
стандартную комплектацию и поставляется по
отдельному заказу. При установке дымоходов и
воздуховодов убедитесь, что все соединения
осуществлены правильно, в соответствие с
прилагаемой инструкцией.
КОАКСИАЛЬНЫЕ
ДЫМООТВОДЫ/ВОЗДУХОВОДЫ
Котлы поставляются подготовленными для
присоединения к коаксиальным
дымоотводам/воздуховодам (рис. 3.11).
Коаксиальные дымоотводы/воздуховоды можно
направить в том направлении, которое будет
наиболее удобным для монтажа.
В таблице приведена максимально допустимая
прямолинейная длина дымоотвода/воздуховодап и
соответствующие настройки воздушной заслонки.
Котлы серии Fabula имеют заслонку для
регулирования подачи воздуха для горения,
которая поворачивается в зависимости от
длины проложенных коаксиальных
дымоотводов/воздуховодов.
КОАКСИАЛЬНЫЙ ДЫМООТВОД
- Выход дымовых газов Ø 60 мм
- Всасывание воздуха Ø 100 мм

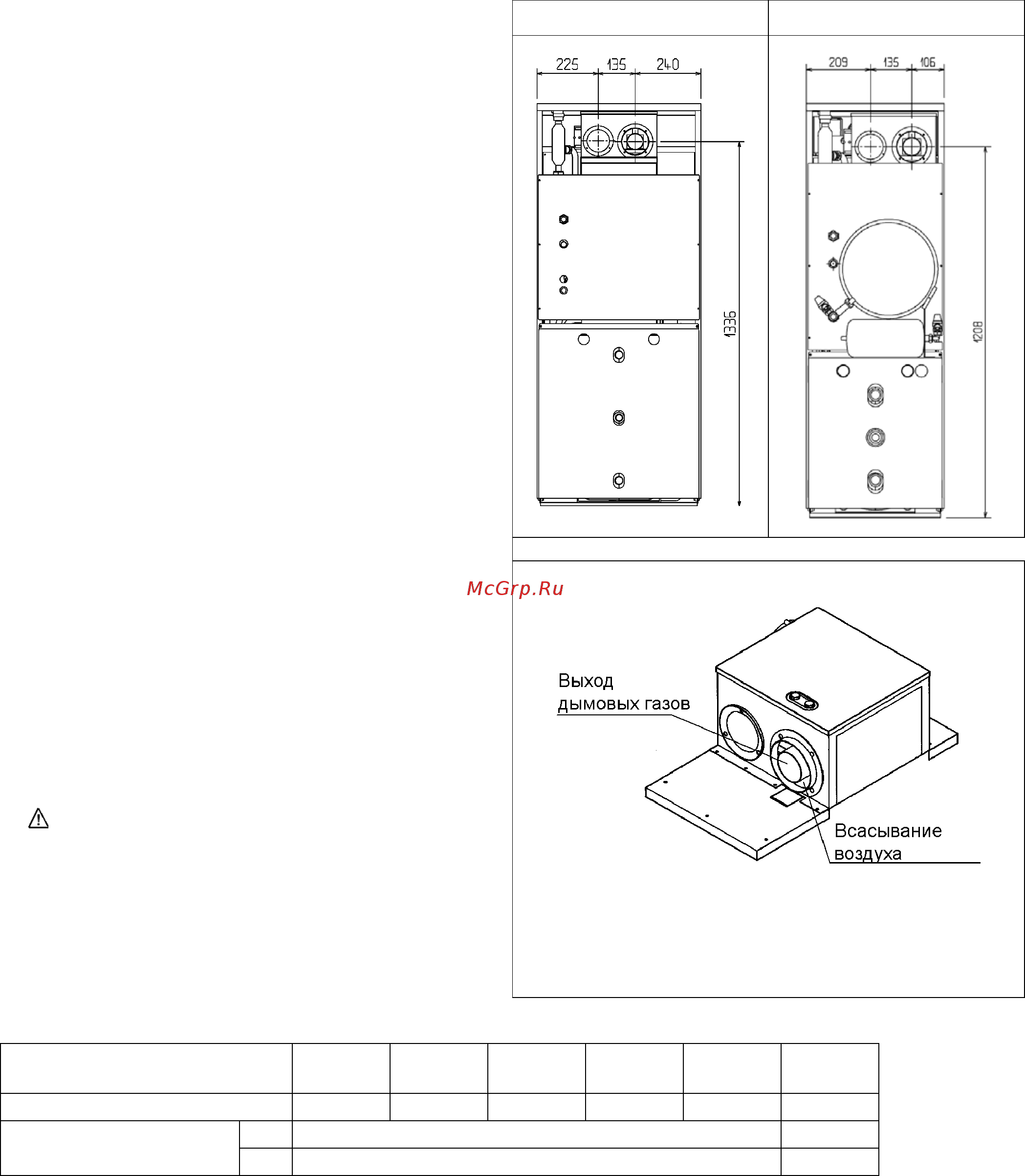

Рис. 3.11
Длина
дымоотвода/воздуховода
0,8 1,6 2,4 3,2 4,0 м
Регулировка заслонки 1 2 3 4 5 поз.
45˚ 0,5 м
Потери напора на
отводе
90˚ 0,8 м
