7

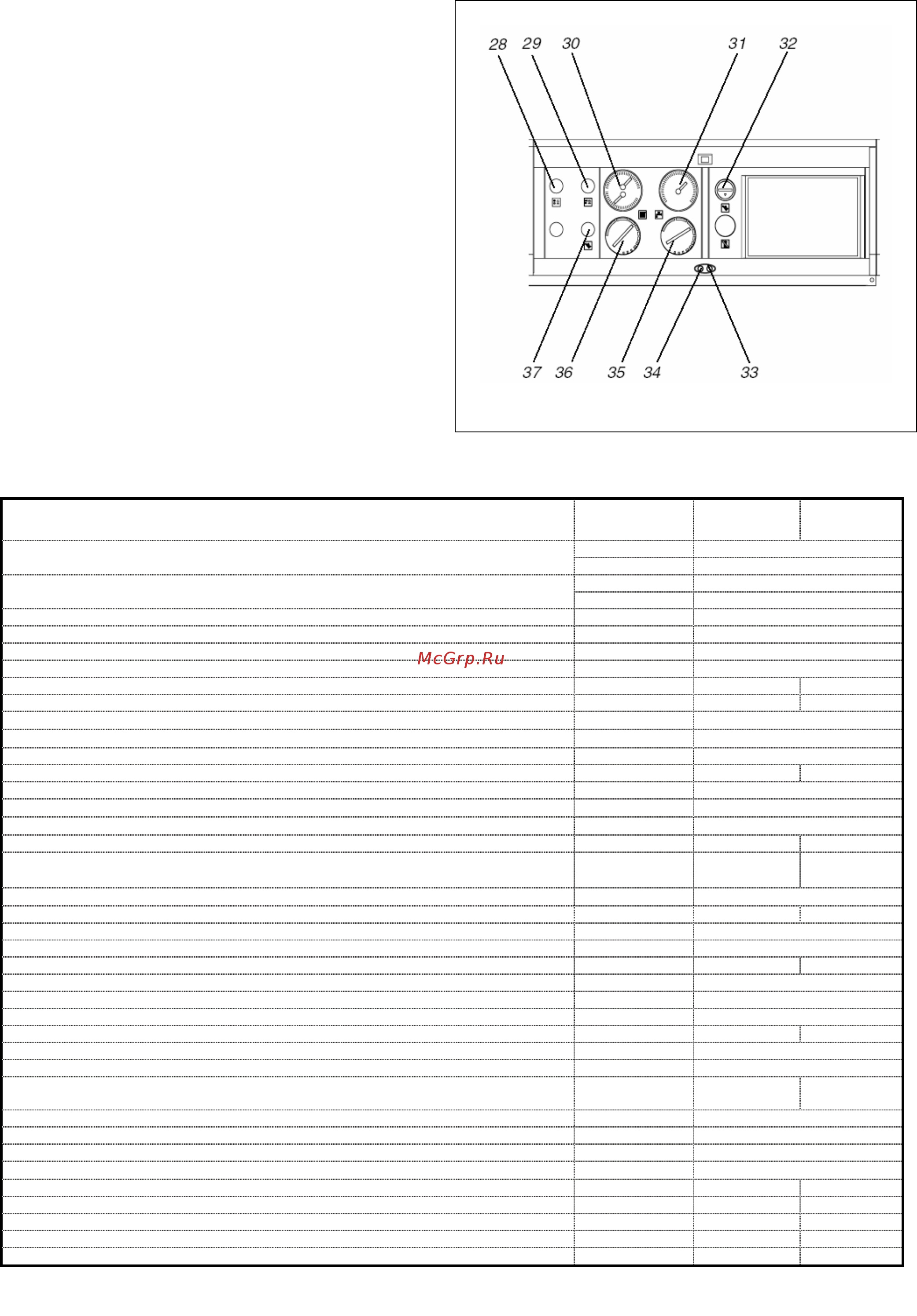

2.3 Панель управления
Котлы Fabula
Обозначения
28 Переключатель лето / зима
29 Главный выключатель
30 Термоманометр, отображающий температуру
воды для отопления и давление в системе
31 Термометр температуры воды в бойлере
32 Предельный термостат (с ручным взводом)
33 Световой индикатор «аварийная остановка
горелки»
34 Световой индикатор «электрическое питание»
35 Регулятор температуры в контуре ГВС
36 Регулятор температуры воды в системе
отопления
37 Кнопка перезапуска горелки
Рис. 2.3
2.4 Технические характеристики
Наименование параметра Размерность 32 C.S.I. 80 32 C.S.I.
120
кВт 34,86
Тепловая нагрузка
ккал/час 29980
кВт 31,7
Номинальная мощность
ккал/час 27262
Электрическая мощность Вт 158
Категория II 2H3+
Напряжение питания В – Гц 230-50
Степень защиты IP 40
Потери тепла через дымоход при выключенной горелке % 0,51 0,58
Работа в режиме отопления
Максимальное давление-температура
бар- °С
3-100
Диапазон регулировки температуры воды в системе отопления
°С
33-82
Мембранный расширительный бак л 12
Работа в режиме ГВС
Максимальное давление бар 6
Расход горячей воды при ∆t 25С
л/час 1049
при ∆t 35°С
л/час 750
Объем воды в бойлере л 80 120
Отбор за 10 минут при температуре воды в бойлере 48°С
(Тсредняя=43°С; Тна входе = 13°С)
°С
145 190
Диапазон регулировки температуры воды в системе горячего водоснабжения
°С
0-70
Давление газа
Номинальное давление газа метана (G20) мбар 20
Номинальное давление сжиженного нефтяного газа G.P.L. (G30 – G31) мбар 28-30/37
Присоединительные размеры воды
Вход – выход системы отопления
Ф
¾ ‘
Вход – выход сантехнической воды
Ф
¾ ‘
Вход газа
Ф
½ ‘
Дымоотвод
Коаксиальный дымоотвод/воздуховод Ø мм 60-100
Раздельный дымоотвод-воздуховод Ø мм 80/80
Выброс вредных веществ для газа G20* при максимальной и минимальной
мощности
СО не более ppm 43
СО
2
% 8,4
NОx (в соответствии с EN 267) Класс 1
∆t дымовых газов
°С 114
Размеры котла
Высота мм 1350 1475
Ширина мм 450 600
Глубина мм 780 730
Вес котла кг 190 224
(*) При содержании O
2
в продуктах сгорания 0%, атмосферном давлении на уровне моря.
