8
32 CSI
Сжиженный газ
Параметры
Метан
(G20)
G30 G31
Нижнее число Воббе
(
при 15°С
–
1013 мбар
)
МДж/м
3
45,7 80,9 70,9
Номинальное давление в сети
мбар
(мм вод.ст.)
20
(203,9)
28
(285,5)
37
(377,3)
Кол-во
2
Основная горелка количество
форсунок / диаметр форсунок
∅ мм
3,45 2,05 2,05
м
3
/ч 3,66
Максимальный расход газа
в режиме отопления (*)
кг/ч 2,73 2,69
мбар . . . . ∆p 11,1 27,6 36,0
Давление на форсунках
мм вод. ст. ∆p 113 281 367
(*) При температуре 15°C и атмосферном давлении 1013 мбар.

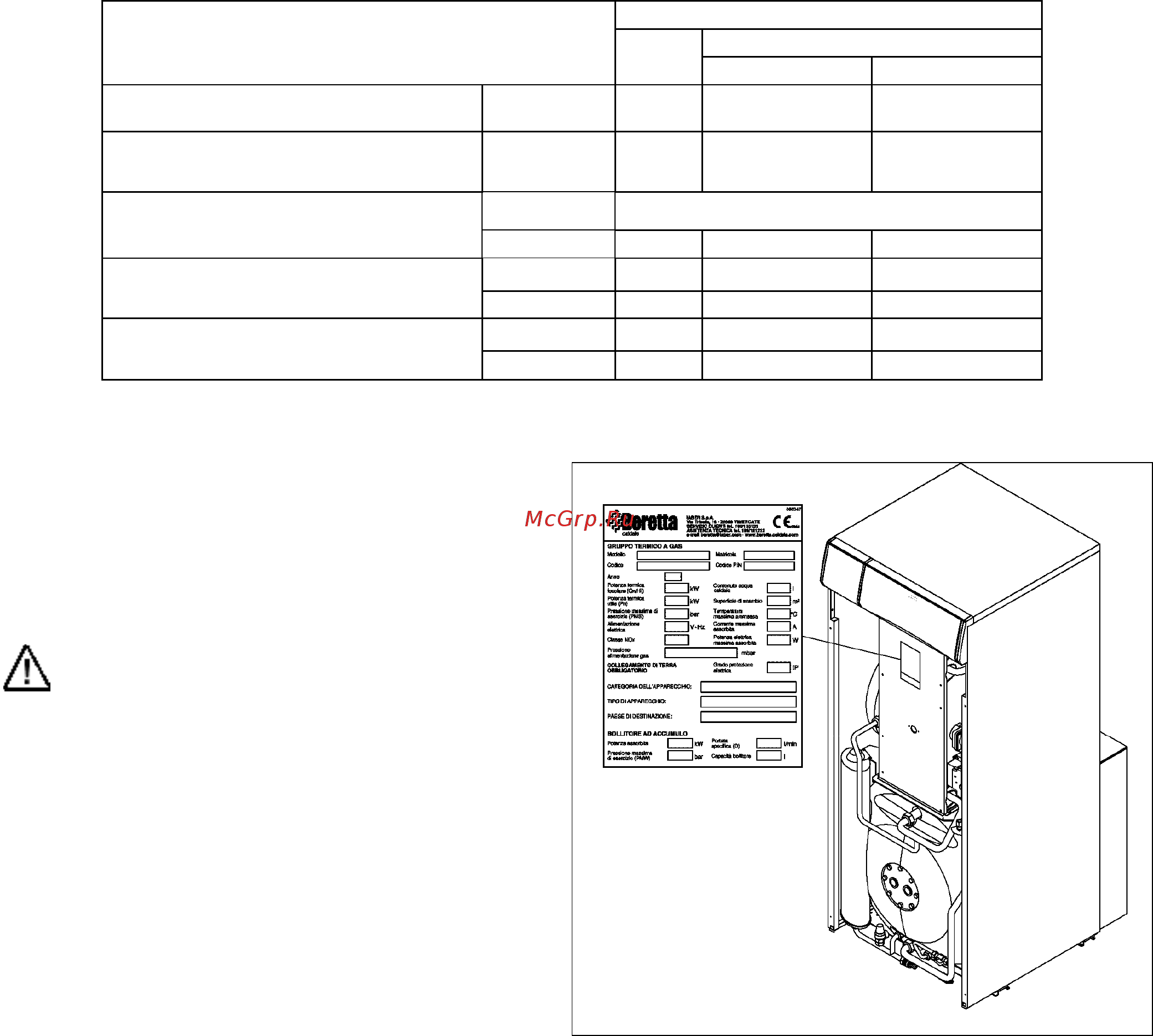

2.5 Идентификация котла (свидетельство
о приемке)
Для идентификации котлов «Fabula» служит
идентификационная табличка изделия, на которую
наносятся сведения о серийном номере, модели и
основных эксплуатационных характеристиках.
При планировании техобслуживания и заказе
запасных частей крайне важно точно знать
модель котла, с которой предстоит работать.
Поэтому недопустимо изменение,
повреждение или удаление
идентификационной таблички, равно как и
любое другое действие, влекущее
невозможность точного определения модели
изделия. В этом случае все операции по
установке и/или техническому обслуживанию
котла будут крайне затруднены.
Рис. 2.4
