РАЗДЕЛЬНОЕ ДЫМОУДАЛЕНИЕ И
ВОЗДУХОЗАБОР
- Выход дымовых газов Ø 80 мм
- Всасывание воздуха Ø 80 мм

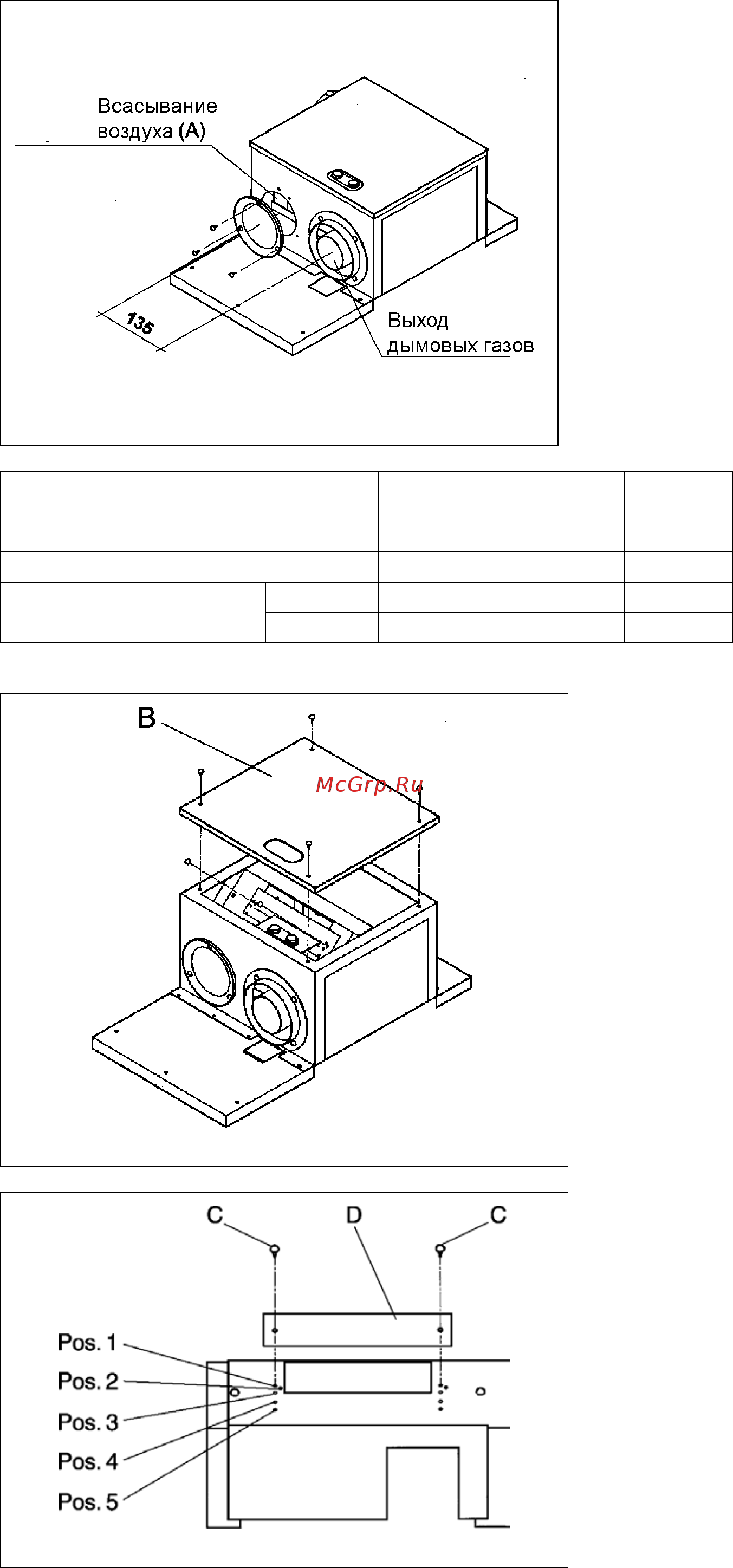

Рис. 3.12
РАЗДЕЛЬНЫЙ ДЫМООТВОДЫ И ВОЗДУХОВОДЫ
Раздельные дымоотводы и воздуховоды можно
направить в том направлении, которое будет наиболее
удобным для монтажа.
Воздуховод для забора воздуха присоединяется к входу
(А), для чего сначала необходимо снять заглушку,
закрепленную 3 винтами (рис. 3.12).
При установке следуйте инструкциям, которые
поставляются вместе с комплектом.
В таблице приведена максимально допустимая
прямолинейная длина и соответствующие настройки
воздушной заслонки.
Сумма длины воздуховода и
длины дымоотвода (максимально
допустимое значение: 23 м)
До 14 От 14 до 23 м
Регулировка заслонки 1 5 поз.
45˚ 0,5 м
Потери напора на
отводе
90˚ 0,8 м
Рис. 3.13
Рис. 3.14
ЗАСЛОНКА ДЛЯ РЕГУЛИРОВАНИЯ ПОДАЧИ
ВОЗДУХА ДЛЯ ГОРЕНИЯ
Для правильной работы котла необходимо
отрегулировать заслонку на подаче воздуха для
горения в зависимости от длины и типа
используемых воздуховодов и дымоотводов.
На заводе заслонка котла устанавливается в
положение «1» (рис. 3.14).
При необходимости изменить эту регулировку:
− Снимите крышку облицовки
− Отвинтите 4 крепежных винта и снимите крышку
(В) с герметичной камеры (рис. 3.13)
− Отвинтите 2 винта (С) и установите заслонку (D)
в нужное положение (смотри таблицы на
странице 15), после чего зафиксируйте ее с
помощью винтов, которые были сняты перед
этим (рис. 3.14).
− Установите на место крышку герметичной
камеры, аккуратно зафиксируйте ее и вновь
закройте крышку облицовки.
