Beretta CIAO 24 CAI [14/25] Слив воды из системы отопления
![Beretta CIAO 24 CAI [14/25] Слив воды из системы отопления](/views2/1421691/page14/bge.png)

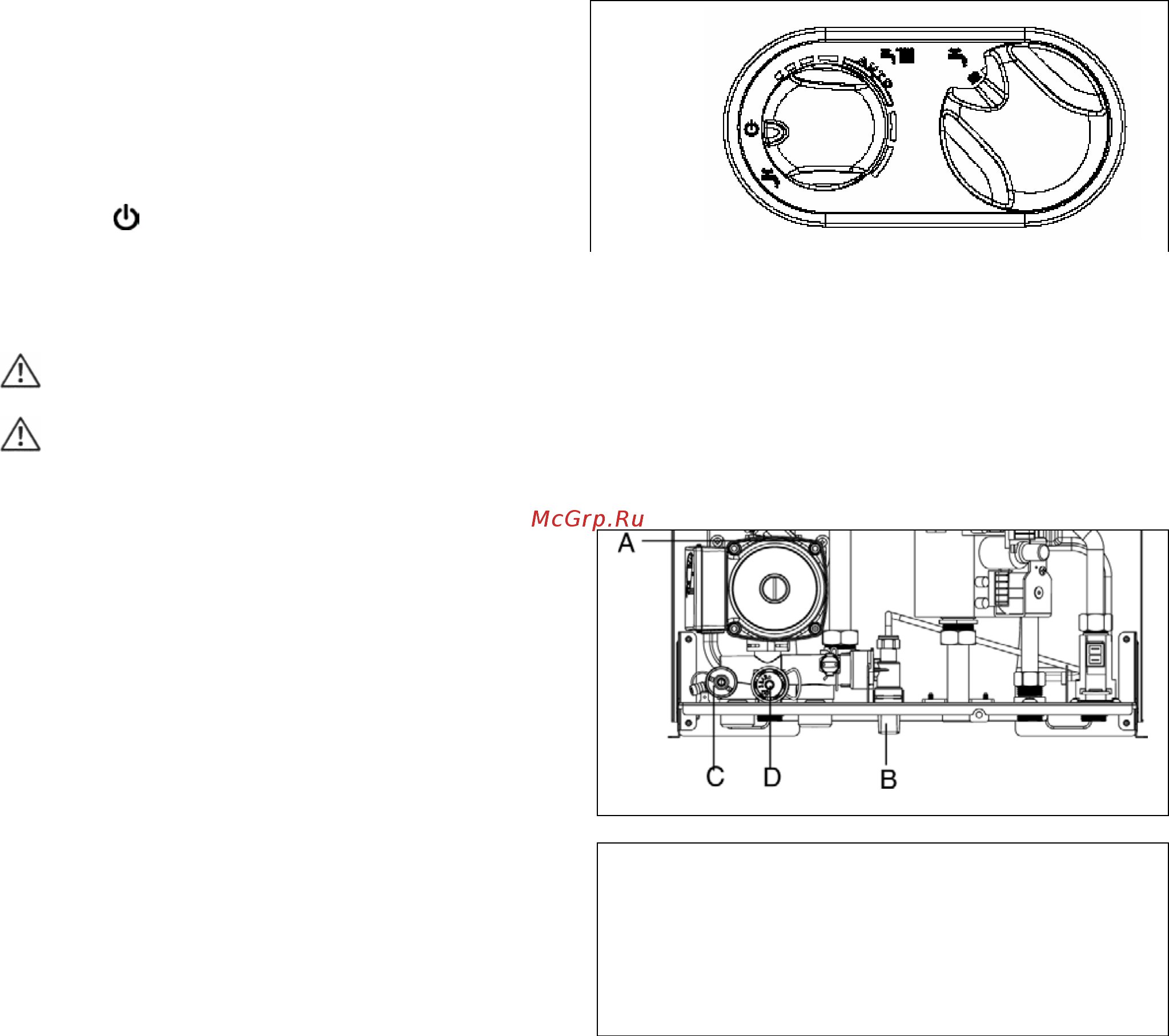

14
рис. 3.9
ТЕРМОСТАТ ДЫМОУДАЛЕНИЯ
Котел имеет систему контроля дымоудаления –
термостат дымоудаления (рис. 3.8). При поступлении
продуктов горения в помещение термостат дымоудаления
аварийно отключает котел. Для включения котла поле
аварийной остановки нужно выполнить следующие
действия:
- установить переключатель режимов работы в
положение
(OFF - Выключено) и подождать несколько
секунд.
- установить переключатель режимов работы в нужное
рабочее положение: режим «зима» или «лето».
Если котел заблокируется вновь, необходимо
обратиться в сервисную службу.
Нельзя отключать термостат дымоудаления при
эксплуатации котла.
При замене термостата дымоудаления необходимо
использовать только оригинальные запчасти.
рис. 3.10
3.6 Заполнение системы отопления
После выполнения гидравлических подключений можно
переходить к заполнению системы отопления.
Данную операцию необходимо выполнять при остывшей
системе. Для этого выполните следующую
последовательность действий:
- открутите на два или три оборота крышку автовоздушника
(А) (рис. 3.10)
- убедитесь в том, что вентиль на входе холодной воды
открыт
- откройте кран для заполнения системы (В) и держите его
открытым до тех пор, пока давление на манометре, не
достигнет значения от 1 до 1,5 бар.
По окончании заполнения системы закройте кран
подпитки.
На котле установлен автоматический
воздухоотделитель, поэтому не требуется выполнять
никаких дополнительных операций для спуска воздуха из
системы.
Горелка разжигается только в том случае, если
завершен этап спуска воздуха.
ВНИМАНИЕ
Слив из предохранительного клапана (D) должен
быть соединен с канализацией.
Производитель не несет ответственности за
вероятные затопления, вызванные срабатыванием
предохранительного клапана.
3.7 Слив воды из системы отопления
Для того чтобы слить воду из системы отопления, действуйте следующим образом:
- отключите котел
- ослабьте клапан слива воды из котла (С) (рис 3.10)
- слейте воду из самых нижних точек системы отопления.
3.8 Слив воды из контура ГВС
Если существует опасность замерзания, необходимо слить воду из контура ГВС, для чего выполните следующую
последовательность действий:
- закройте главный вентиль на водопроводной сети
- откройте все краны с горячей и холодной водой
- слейте воду из самых нижних точек системы.
