2.7 Подключение комнатного термостата
Термостат температуры в помещении
Термостат температуры в помещении (24В)
подключается, как показано на схеме. Сначала
необходимо снять перемычку на клеммной колодке с
2 контактами (CN5).
Внимание
Вход ТА – с низким напряжением, безопасный.
Низковольтные потребители подключаются так, как
показано на схеме, к разъёму CN6.
C.R. – пульт дистанционного управления
SE – датчик уличной температуры
Рис. 2.6

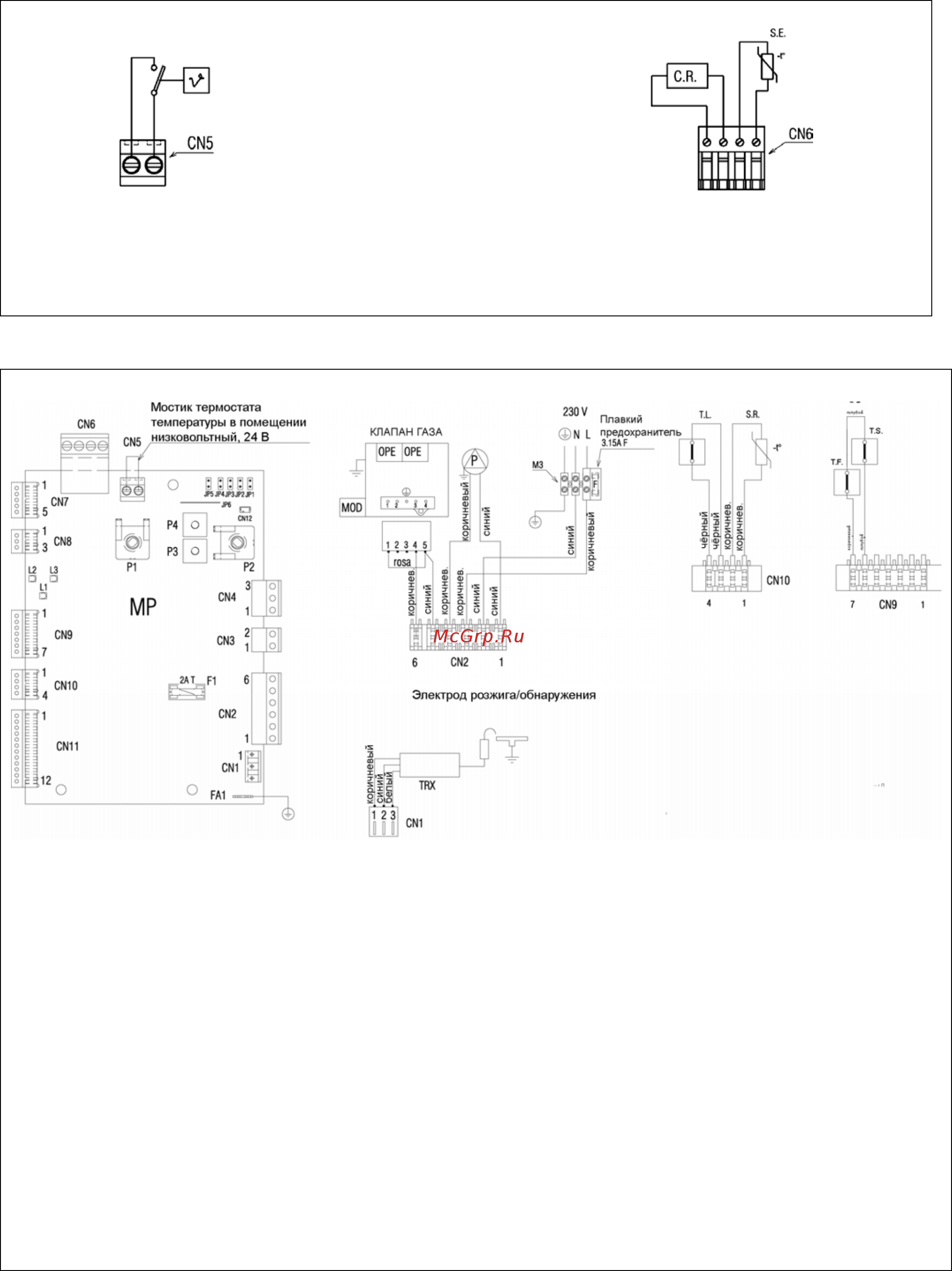

2.8 Электрическая схема
Рис. 2.7
ЗАМЕЧАНИЕ: РЕКОМЕНДУЕТСЯ СОБЛЮДАТЬ ПОЛЯРНОСТЬ L-N
МР Плата управления
Р1 Потенциометр OFF – лето - зима – сброс / температура в системе
отопления
Р2 Потенциометр для выбора заданной температуры в контуре ГВС
Р3 Потенциометр для выбора кривой терморегулирования
Р4 (не используется)
JP1 Перемычка для активации ручек в режиме настройки
JP2 Перемычка для обнуления таймера контура отопления и
запоминание максимального электрического сигнала для системы
отопления в режиме настройки
JP3 Перемычка для переключения метан – сжиженный нефтяной газ
JP4 Переключатель термостатов контура ГВС с абсолютной
температурой
JP5 (не используется)
JP6 (не используется)
LED LED 1 Зеленый световой индикатор – сигнализирует о рабочем
режиме или временной остановке
LED 2 Жёлтый световой индикатор – сигнализирует о том, что
активирована (ON) функция предварительного разогрева (не
используется)
LED 3 Красный световой индикатор – сигнализация о серьёзной
аварийной остановке, не подлежащей автоматическому
перезапуску
CN1-CN12 Соединительный разъемы (CN4 не
используется)
F1 Плавкий предохранитель 2А Т
F Внешний плавкий предохранитель 3,15 А F
М3 Клеммная колодка для подключения внешних
устройств
Т.А. Термостат температуры в помещении
E.A./R. Электрод розжига/обнаружения пламени
TRХ Удалённый Трансформатор Розжиг
Т.F. Термостат дымоудаления
T.S. Аварийный термостат
S.R. Датчик NTC температуры в контуре отопления
T.L. Предельный термостат
OPE Соленоид газового клапана
P Насос
FL Датчик протока
S.S. Датчик NTC контура ГВС
PA Гидравлический прессостат
MOD Модулятор
