17
4.5.1 Регулировка максимальной мощности и
минимальной температуры в контуре ГВС
− Максимально откройте кран горячей воды на точке
водоразбора.
На панели управления:

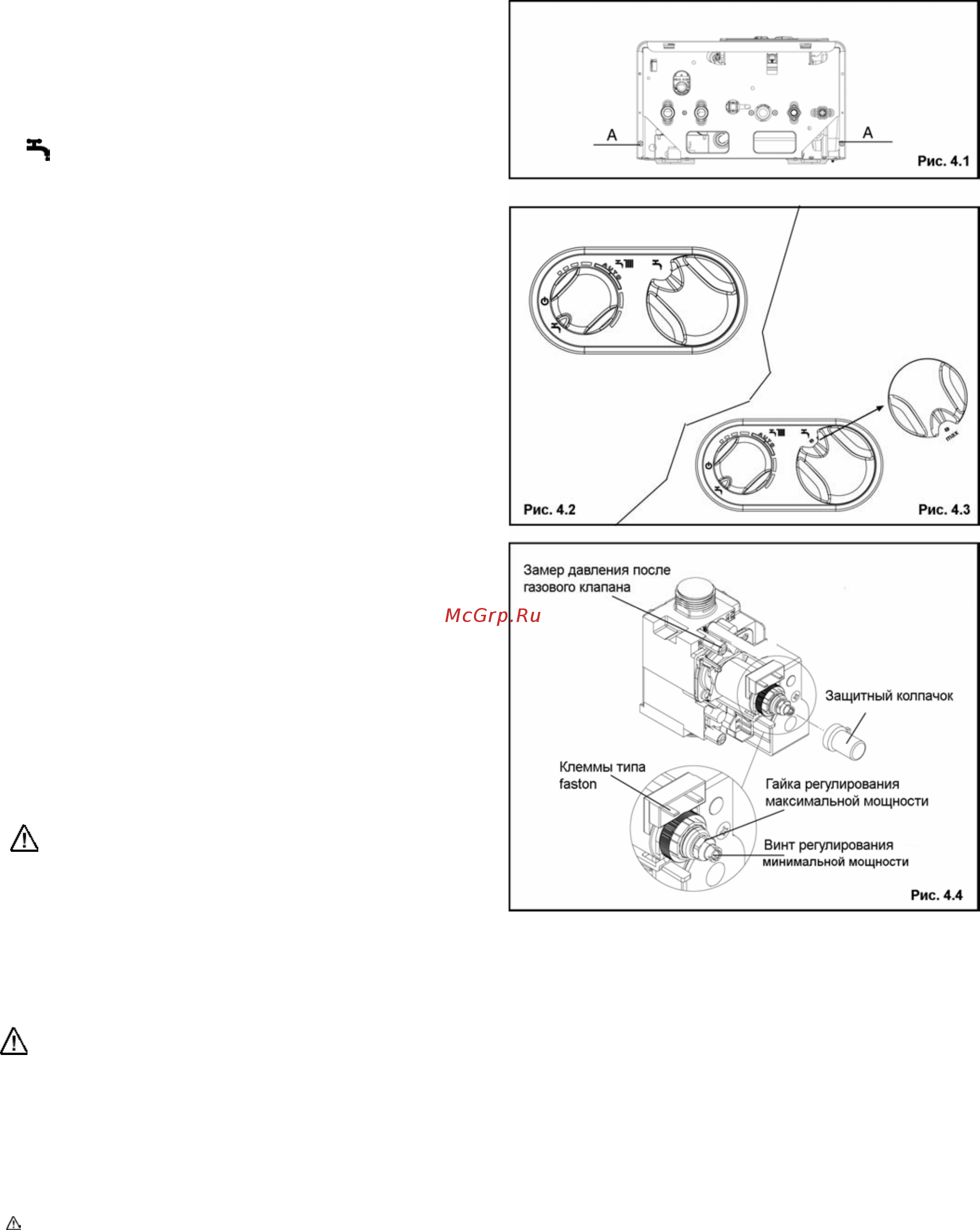

− установите переключатель режимов работы на символ
«
» (рис. 4.2)
− установите переключатель температуры в контуре ГВС
(рис. 4.3) на максимальное значение.
− Переведите главный выключатель в положение
«включено», чтобы включить электрическое питание
котла.
− Убедитесь в том, что давление, отображаемое на
манометре, стабильно; или же возьмите
миллиамперметр, подключите его последовательно к
модулятору и убедитесь в том, что на модулятор
подаётся максимальный доступный ток (120 мА для газа
G20 и 165 мА для сжиженного газа).
− Снимите защитный колпачок с регулировочных винтов,
аккуратно поддев его отверткой
− С помощью обычного гаечного ключа СН10 поверните
регулировочную гайку максимальной мощности, чтобы
получить значение давления, указанное в таблице на
странице 10.
− Отсоедините от модулятора одну клемму
− Подождите, пока отображаемое на манометре значение
давления не стабилизируется на минимальном уровне
− С помощью отвертки или специального ключа,
поворачивайте красный винт регулирования
минимальной мощности и настройте его так, чтобы на
манометре отображалось значение давления, указанное
в таблице на странице 10.
− Присоедините обратно к модулятору клемму
− Закройте кран горячей воды
− Аккуратно и осторожно наденьте защитный колпачок на
регулировочные винты.
4.5.2 «Электронное» регулирование минимальной
и максимальной мощности в режиме отопления
Функция «электронного» регулирования
включается и отключается только с помощью
перемычки (JP1) (рис. 4.5).
На панели управления будут попеременно мигать зеленый
и красный световые индикаторы.
Данную функцию можно включить одним из следующих способов:
− Можно подать питание на плату, когда перемычка JP1 установлена, а переключатель режимов работы находится в
положении «зима», независимо от того, имеются ли какие-либо запросы на работу в другом режиме или нет.
− Установив перемычку JP1, при этом переключатель режимов работы должен находиться в положении «зима», и не
должно быть текущих запросов на производство тепла.
При включении данной функции происходит розжиг горелки, за счет того, что симулируется запрос на
производства тепла для системы отопления.
Для того чтобы выполнить процедуру настройки, следуйте инструкциям, приведённым далее:
− Отключите котёл
− Снимите облицовку, чтобы получить доступ к электронной плате
− Установите перемычку JP1 (рис. 4.5), при этом ручки, расположенные на панели управления, начнут выполнять
функции регулирования минимума и максимума для режима отопления.
− Убедитесь в том, что переключатель режимов работы находится в положении «зима» (смотри параграф 4.2)
− Включите электропитание котла
Электронная плата находится под напряжением (230 Вольт)
− Поворачивайте ручку регулирования температуры воды в контуре отопления В (рис. 4.6) до тех пор, пока не будет
достигнуто минимальное значение давления газа для режима отопления, указанное в таблице на странице 10
− Установите перемычку JP2 (рис. 4.5)
− Поворачивайте ручку регулирования температуры воды в контуре ГВС С (рис. 4.6) до тех пор, пока не будет
достигнуто максимальное значение давления газа для режима отопления, указанное в таблице на странице 10
− Снимите перемычку JP2, чтобы сохранить в памяти котла значение максимума для режима отопления
− Снимите перемычку JP1, чтобы сохранить в памяти котла значение минимума для режима отопления и
выйти из процедуры настройки
− Отсоедините манометр и снова затяните винт на штуцере измерения давления.
