2.10

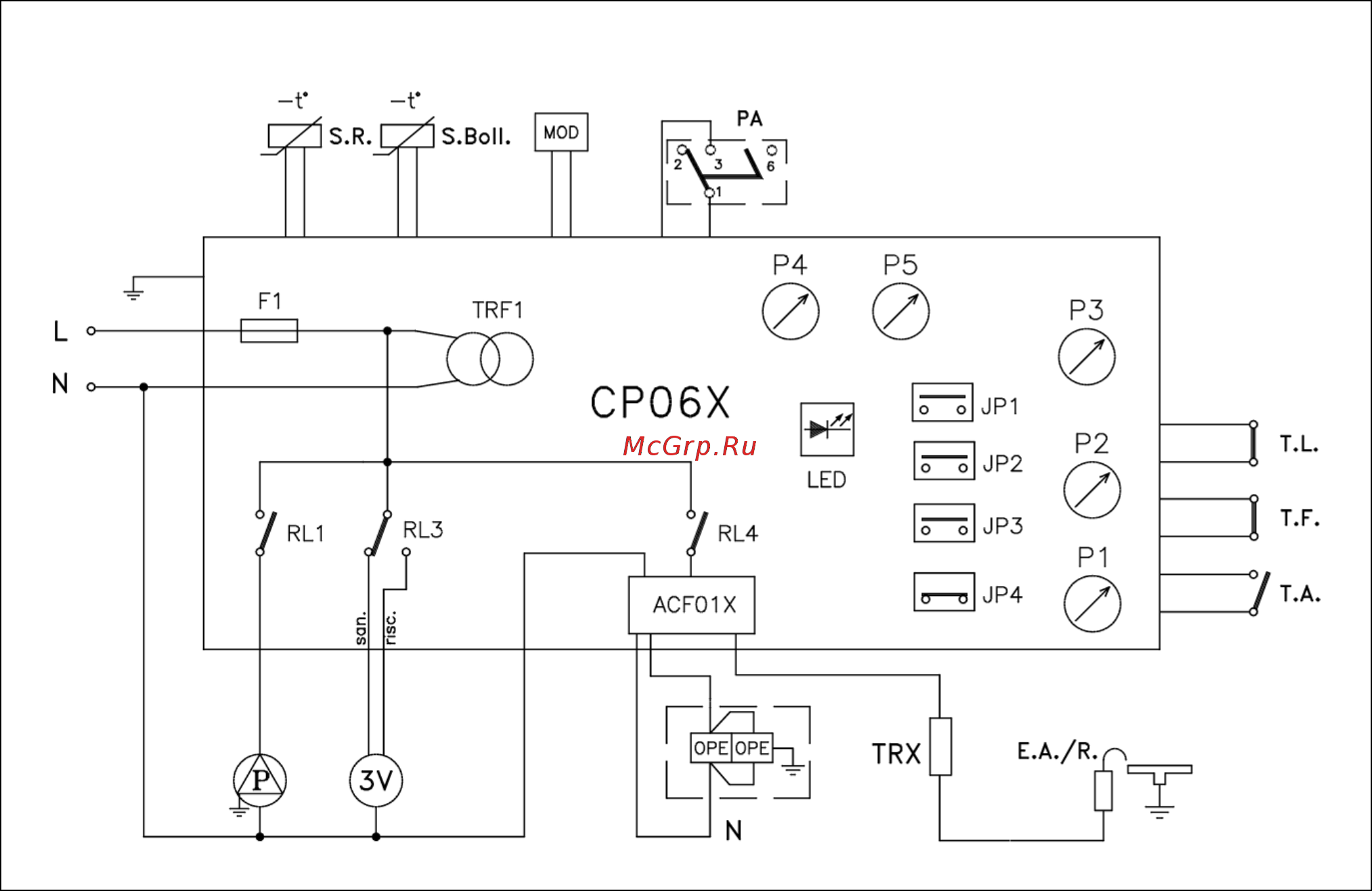

Рабочая электрическая схема
РЕКОМЕНДУЕТСЯ СОБЛЮДАТЬ ПОЛЯРНОСТЬ L-N
В переключателе данного типа (в центре) обязательно должна стоять перемычка JP4.
Рис. 2.8
Р1 Потенциометр для переключения
температуры сантехнической воды
Р2 Потенциометр для переключения
температуры воды отопления
Р3 Переключатель OFF-лето-зима-режим
газоанализа
Т.А. Термостат температуры в помещении
T.F. Термостат дымовых газов
T.L. Предельный термостат
P.A. Гидравлический прессостат (вода)
S.R. Датчик NTC первичного контура
S.Boll. Датчик NTC температуры в бойлере
Р5 Потенциометр для регулирования
максимальной температуры воды в
системе отопления (если предусмотрен)
JP1 Перемычка функции защиты от детей
Safety-Baby
JP2 Перемычка для отключения 3-х минутной
задержки
JP3 Перемычка для переключения метан
сжиженный нефтяной газ
JP4 еремычка для конфигурирования
внутреннего интерфейса
F1 Плавкий предохранитель 2 А F
E.A./R. Электрод розжига/обнаружения пламени
RL1 Реле управления насосом
RL3 Реле управления двигателем
трехходового клапана
RL4 Реле, дающее разрешающий сигнал
розжига
LED Световой индикатор (зеленый) –
включено электрическое питание
Красный световой индикатор
сигнализация о неисправности
Мигает оранжевый индикаторфункция
очистки дымохода
MOD Модулятор
P Насос
3V Серводвигатель 3-х ходового клапана
CP02X Плата управления
TRF1 Трансформатор
OPE Устройство управления клапаном газа
CN1-CN9 Разъемы
ACF01X Плата розжига и контроля
наличия пламени
TRХ Трансформатор для дистанционного
розжига
МЕ Клеммы для подключения внешних
устройств
11
