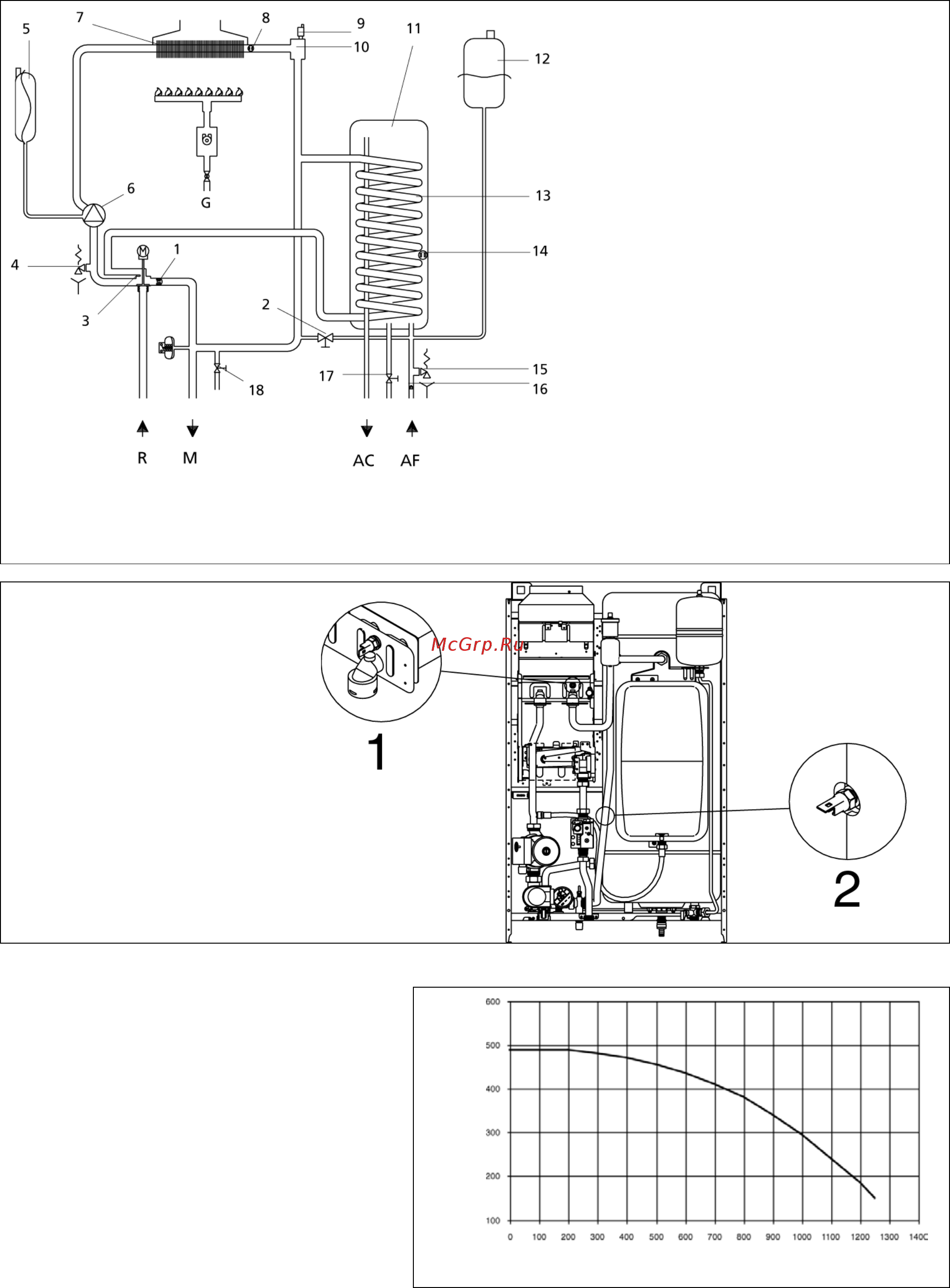

Beretta BOILER 28 BAI [9/25] Гидравлический контур
![Beretta BOILER 28 BAI [9/25] Гидравлический контур](/views2/1421712/page9/bg9.png)
2.8
Гидравлический контур
Рис. 2.5
R Обратный трубопровод системы
отопления
M Прямой трубопровод системы
отопления
G Газ
АС Горячая вода
AF Холодная вода
1 Автоматический бай-пас
2 Вентиль для залива воды
3 Трехходовой электрический клапан
4 Предохранительный клапан системы
отопления
5 Расширительный бак системы
отопления
6 Циркуляционный насос
7 Теплообменник
8 Датчик NTC системы отопления
9 Автовоздушник
10 Отделитель воздуха
11 Бойлер сантехнической воды
12 Расширительный бак сантехнической
воды
13 Змеевик бойлера
14 Датчик NTC сантехнической воды
15 Предохранительный клапан
16 Ограничитель протока
17 Устройство для слива воды из
бойлера
18 Вентиль для слива воды из системы
1 – Датчик NTC котла
2 – Датчик NTC бойлера
Рис. 2.6
Остаточный напор циркуляционного насоса
График зависимости остаточного напора в
системе отопления от производительности
приведен справа.
Подбор диаметров трубопроводов в системе
отопления должен производиться с учетом
значения остаточного напора.
Необходимо учитывать то, что котел будет
работать правильно в том случае, если через
теплообменник будет циркулировать
достаточное количество воды.
Для этой цели в котле имеется автоматический
бай-пас, который обеспечивает нужный уровень
расхода воды, проходящей через теплообменник
при любых рабочих условиях.
Остаточный напор (мбар)
Расход (л/час)
Рис. 2.6
9
