рис. 2.1
2.3
Компоненты котла

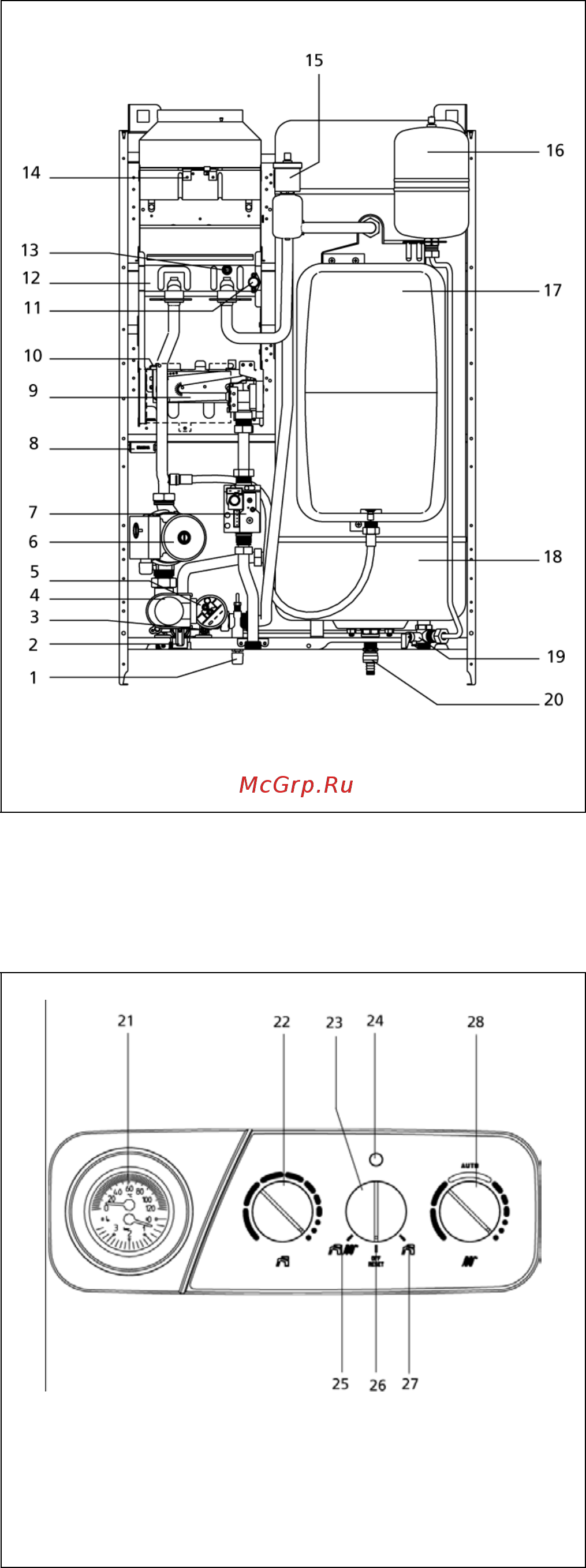

Обозначения
1 Кран подпитки
2 Предохранительный клапан
3 Вентиль для слива воды
4 Электрический трехходовой клапан
5 Гидравлический прессостат
6 Циркуляционный насос
7 Газовый клапан
8 Модуль розжига
9 Горелка
10 Электрод розжига-обнаружения пламени
11 Предельный термостат
12 Основной теплообменник
13 Датчик NTC
14 Термостат дымовых газов
15 Автовоздушник
16 Расширительный бак сантехнической воды
17 Расширительный бак системы отопления
18 Бойлер
19 Предохранительный клапан и обратный
клапан на контур сантехнической воды
20 Клапан для слива из бойлера со штуцером
21 Термоманометр
22 Переключатель температуры
сантехнической воды
23 Переключатель режимов работы
24 Световой индикатор состояния котла
25 Функция зима
26 Функция отключено-аварийная остановка
27 Функция лето
28 Переключатель температуры системы
отопления
2.4
Устройство безопасности дымовых
газов
На котле имеется система слежения за
правильным удалением дымовых газов (14),
которая в случае каких-либо неполадок производит
аварийную остановку котла.
Для того чтобы снова включить котел, установите
переключатель режимов работы на “OFF RESET”,
подождите несколько секунд, после чего
установите переключатель функций в нужное
положение.
Если данная неполадка будет снова повторяться,
обратитесь в сервисную службу.
Ни в коем случае нельзя отключать устройство
контроля за удалением дымовых газов.
В случае замены данного устройства, либо в
случае замены других неисправных частей,
необходимо использовать только оригинальные
запчасти.
Рис. 2.2
