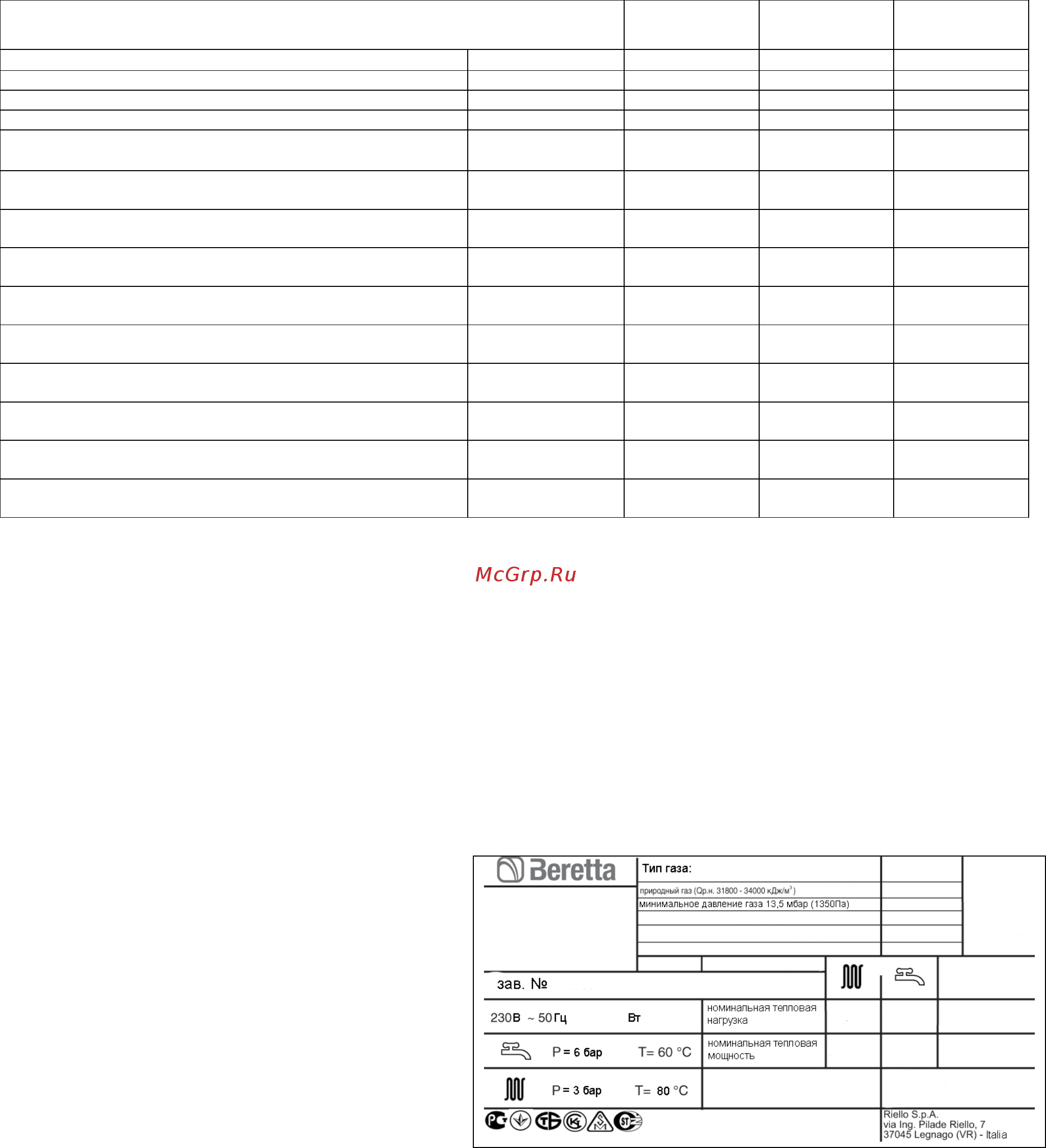

10
ПАРАМЕТРЫ
Газ метан (G20)
Бутан (G30) Пропан (G31)
Число Wobbe меньше чем (при 15°С - 1013 мбар)
МДж/м
3
45,67 80,58 70,69
Низшая теплотворная способность МДж/м
3
34,02 116,09 88
Номинальное давление газа мбар (мм вод.столба) 20 (203,9) 28-30 (285,5-305,9) 37 (377,3)
Минимальное давление газа мбар (мм вод.столба) 13,5 (137,7)
CITY 24 C.A.I.
Основная горелка:
12 форсунок
Øмм
1,35
0,77
0,77
Максимальный расход газа в режиме отопления м
3
/час
кг/час
2,82
2,1
2,07
Максимальный расход газа в режиме ГВС м
3
/час
кг/час
2,82
2,1
2,07
Минимальный расход газа в режиме отопления м
3
/час
кг/час
1,22
0,91
0,89
Минимальный расход газа в режиме ГВС м
3
/час
кг/час
0,95
0,71
0,7
Максимальное давление на горелке в режиме отопления мбар
мм вод.столба
10,1
103
28
285,5
35,5
362
Максимальное давление на горелке в режиме ГВС мбар
мм вод.столба
10,1
103
28
285,5
35,5
362
Минимальное давление на горелке в режиме отопления мбар
мм вод.столба
1,9
19,4
5,6
57,1
7,3
74,4
Минимальное давление на горелке в режиме ГВС мбар
мм вод.столба
1,2
12,2
3,5
35,7
4,6
46,9
2.10
Комплектация
Котел поставляется в картонной упаковке. Для распаковки котла выполните следующую последовательность
действий:
- положите котел на землю на самую длинную сторону;
- разрежьте скотч, которым заклеен верхний шов;
- раскройте картонную коробку;
- разрежьте коробку вдоль кромок, как показывает надпись, отпечатанная на упаковке.
В упаковке содержится:
- шаблон для разметки крепежных отверстий;
- кронштейн для навески котла;
- руководство по эксплуатации (технический паспорт).
2.11 Свидетельство о приемке
Котел снабжен специальной
идентификационной наклейкой на русском языке, в
которой указываются основные технические
параметры и индивидуальный заводской номер. Эта
наклейка находится внутри котла.
Наличие этой наклейки означает, что котел
успешно прошел, приемочные испытания на заводе
изготовителе и соответствует заявленным
техническим характеристикам.
