Мигает зеленый индикатор + Мигает красный индикатор
Если оба световых индикатора мигают одновременно, это указывает на неисправность датчика NTC контура
ГВС.
Котёл будет оставаться работоспособным, но не будет обеспечиваться стабильность температуры воды в
контуре ГВС. Вызовите сервисного специалиста, чтобы они проверить котёл.
Если эти два световых индикатора мигают попеременно, это указывает на то, что в данный момент идёт
процедура настройки котла.
Желтый индикатор
Горит постоянно
Активирована функция предварительного подогрева воды контура ГВС.
4.5 Регулировка
Первичная регулировка котла осуществляется на заводе. Сервисный специалист при первом пуске котла
должен проверит правильность заводских настроек. Если возникнет необходимость снова выполнить регулировку,
например, после проведения внепланового технического обслуживания, после замены газового клапана или же после
перехода с метана на сжиженный нефтяной газ, выполните следующую последовательность действий:
Регулировку максимальной мощности необходимо выполнять строго в указанном порядке. Эти
регулировки должны выполнять только квалифицированные сервисные специалисты.

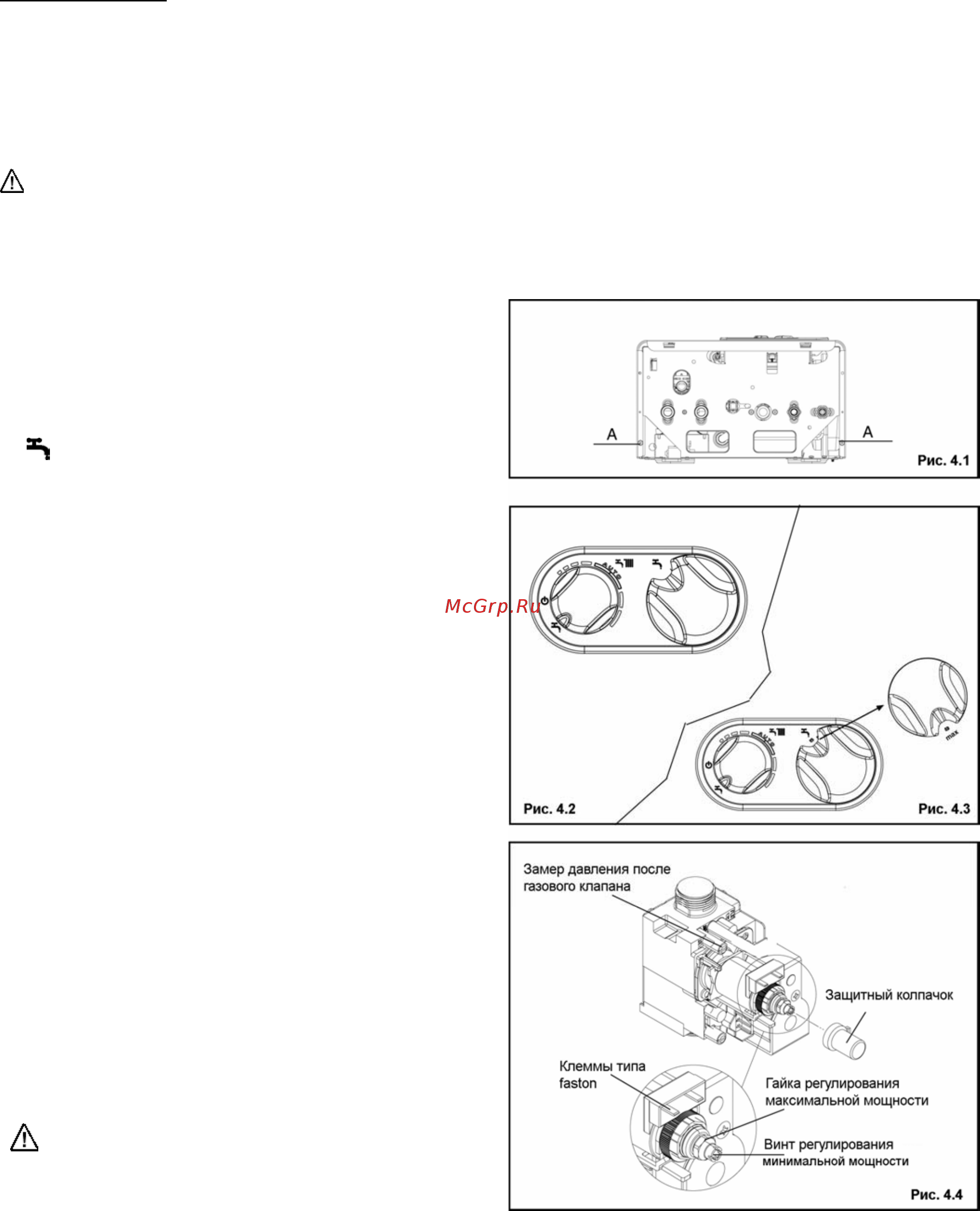

− Отвинтите крепежные винты А (рис. 4.1) и снимите облицовку
− Приблизительно на два оборота открутите винт на штуцере для измерения давления, расположенном после
газового клапана и присоедините к нему манометр.
4.5.1 Регулировка максимальной мощности и
минимальной температуры в контуре ГВС
− Максимально откройте кран горячей воды на точке
водоразбора.
На панели управления:
− установите переключатель режимов работы на символ
« » (рис. 4.2)
− установите переключатель температуры в контуре ГВС
(рис. 4.3) на максимальное значение.
− Переведите главный выключатель в положение
«включено», чтобы включить электрическое питание
котла.
− Убедитесь в том, что давление, отображаемое на
манометре, стабильно; или же возьмите
миллиамперметр, подключите его последовательно к
модулятору и убедитесь в том, что на модулятор
подаётся максимальный доступный ток (120 мА для газа
G20 и 165 мА для сжиженного газа).
− Снимите защитный колпачок с регулировочных винтов,
аккуратно поддев его отверткой
− С помощью обычного гаечного ключа СН10 поверните
регулировочную гайку максимальной мощности, чтобы
получить значение давления, указанное в таблице на
странице 10.
− Отсоедините от модулятора одну клемму
− Подождите, пока отображаемое на манометре значение
давления не стабилизируется на минимальном уровне
− С помощью отвертки или специального ключа,
поворачивайте красный винт регулирования
минимальной мощности и настройте его так, чтобы на
манометре отображалось значение давления, указанное
в таблице на странице 10.
− Присоедините обратно к модулятору клемму
− Закройте кран горячей воды
− Аккуратно и осторожно наденьте защитный колпачок на
регулировочные винты.
4.5.2 «Электронное» регулирование минимальной
и максимальной мощности в режиме отопления
Функция «электронного» регулирования
включается и отключается только с помощью
перемычки (JP1) (рис. 4.5).
На панели управления будут попеременно мигать зеленый
и красный световые индикаторы.
