3.4 Присоединение газа
Перед тем как подключать котел к газовой
сети, убедитесь в том, что:
- соблюдены действующие стандарты;
- тип газа соответствует тому, на который рассчитан
котел;
- газопровод очищен от грязи.
Во избежание лишних потерь давления,
подключение газа необходимо выполнять жесткой
подводкой диаметром не менее ¾’.
Перед входом газа в котел необходимо
установить запорный кран (не входит в комплект
поставки).
Рекомендуем установить на газопровод
фильтр соответствующего размера, если в
газопроводе содержатся посторонние частицы.
По окончании монтажа проверьте
герметичность соединений, как предусмотрено
действующими стандартами монтажа.
3.5 Удаление продуктов сгорания
Дымоход и патрубок для присоединения к
дымоходу должны соответствовать местным и
государственным стандартам и предписаниям.
Дымоход должен обязательно быть жестким,
соединения между элементами дымохода должны
быть герметичными, устойчивыми к температуре и к
механическим воздействиям.
Диаметр дымохода не должен быть меньше
диаметра патрубка дымоудаления котла.
К дымоходу не допускается подключение других
приборов.
Перед установкой котла необходимо убедиться
в достаточной тяге в дымоходе.
При образовании конденсата внутри дымохода
возможно потребуется его теплоизоляция.
Неизолированные дымоходы являются
потенциальными источниками опасности.
Отверстия для прохода участвующего в горении
воздуха и для вентиляции помещения должны
соответствовать техническим стандартам.
Запрещается закрывать или уменьшать размер
вентиляционных отверстий в том помещении,
где установлен котел.

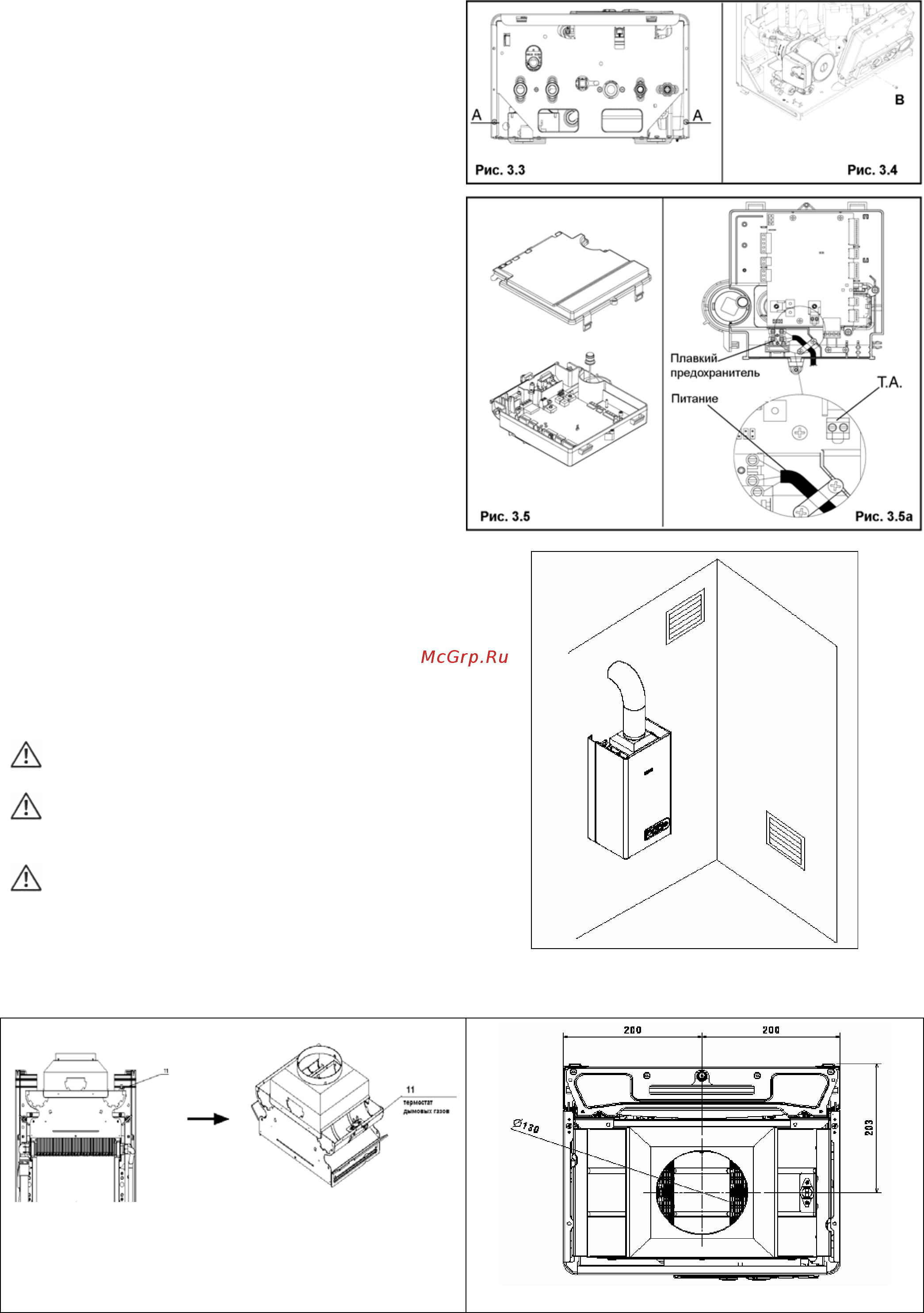

На рисунке 3.7 показан вид котла сверху и даны
базовые размеры, определяющие, где находится
центр отверстия для выхода дымовых газов по
отношению к крепежному кронштейну котла.
рис. 3.6
рис. 3.8
рис. 3.7
